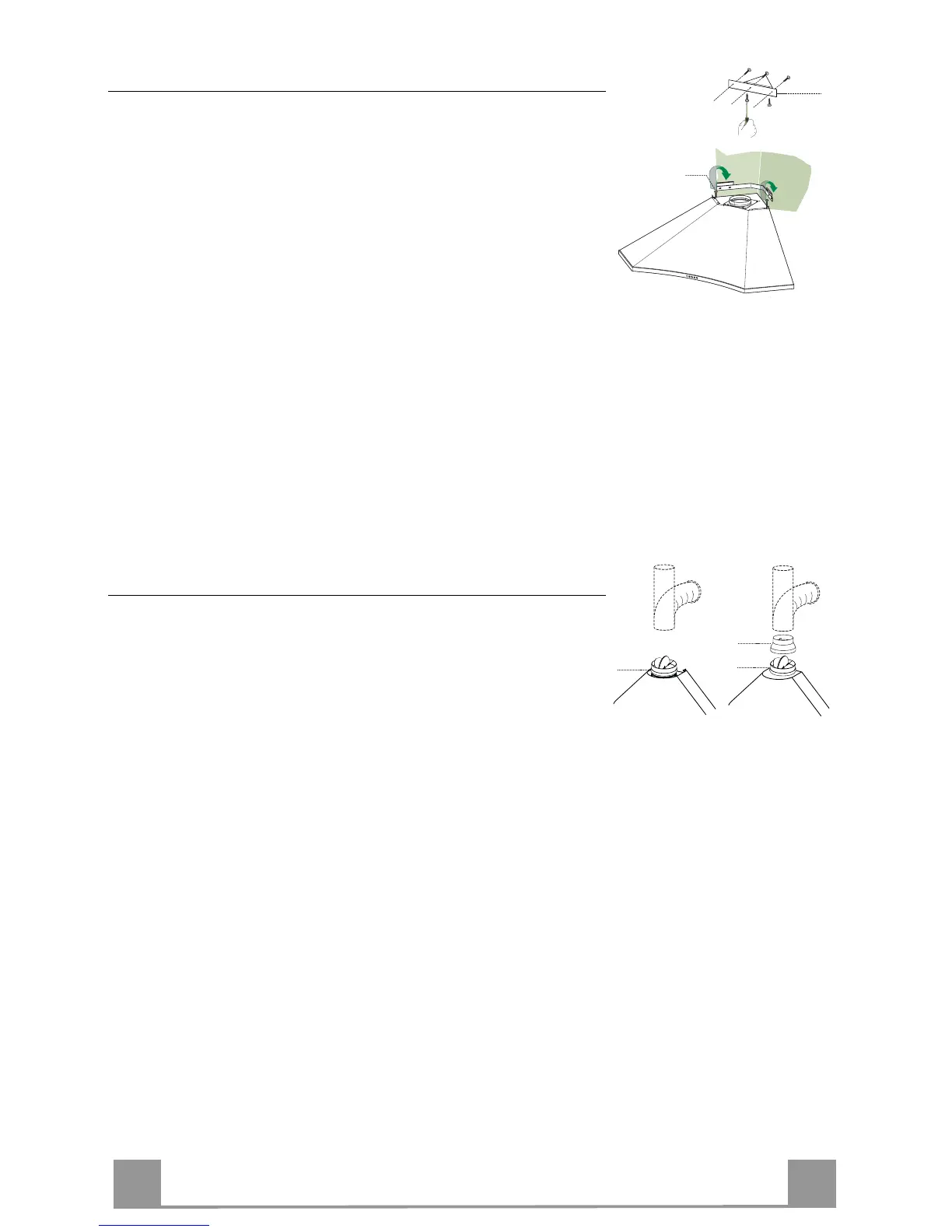

Montering av kjøkkenviftens hoveddel
Før kjøkkenviften installeres på veggen må pluggen 30 festes til
kjøkkenviftens hoveddel på følgende måte:
• Løsne de to skruene som holder pluggens 30 deler sammen.
• Fest pluggen 30 til kjøkkenviften med de tre skruene (2,9 x
9,5) som følger med.
• Skru skruene Vr halvveis inn i festepunktene på kjøkkenvifte-
ns hoveddel.
• Fest kjøkkenviftens hoveddel til konsollen.
• Niveller nå kjøkkenviftens hoveddel med skruene Vr.
• Beveg pluggens bevegelige del slik at pluggen plasseres riktig,
og stram deretter til de to skruene.
• Kjøkkenviften kan festes til veggen med to ekspansjonsplugger
fra innsiden av kjøkkenviftens hoveddel.
Vr
30
Tilkoplinger
LUFTUTLØP FOR SUGEVERSJON
For installasjon av kjøkkenviften i sugeversjon må du kople
kjøkkenviften til utløpsrøret med et rør eller en slange med en
diameter på 150 eller 120 mm (etter eget valg).
Tilkopling av rør med en diameter på 150 mm
• Før flensen med en diameter på 150 mm 10 inn på utløpet fra
kjøkkenviftens hoveddel.
• Fest røret med egnete slangeklemmer. Nødvendig materiale
følger ikke med.
Tilkopling av rør med en diameter på 120 mm
• For tilkopling av rør med en diameter på 120 mm må du føre
inn reduksjonsflensen 9 på flensen med en diameter på 150
mm som du allerede har montert.
• Fest røret med egnete slangeklemmer. Nødvendig materiale
følger ikke med.
• I begge tilfellene må du fjerne eventuelle aktive kullfiltre.
ø 120
ø 150
9
10
10
