Franke FDPA 904 XS ECS - Installation

DK
2
0
20
INSTALLATION
Boring i væg og befæstigelse af beslag

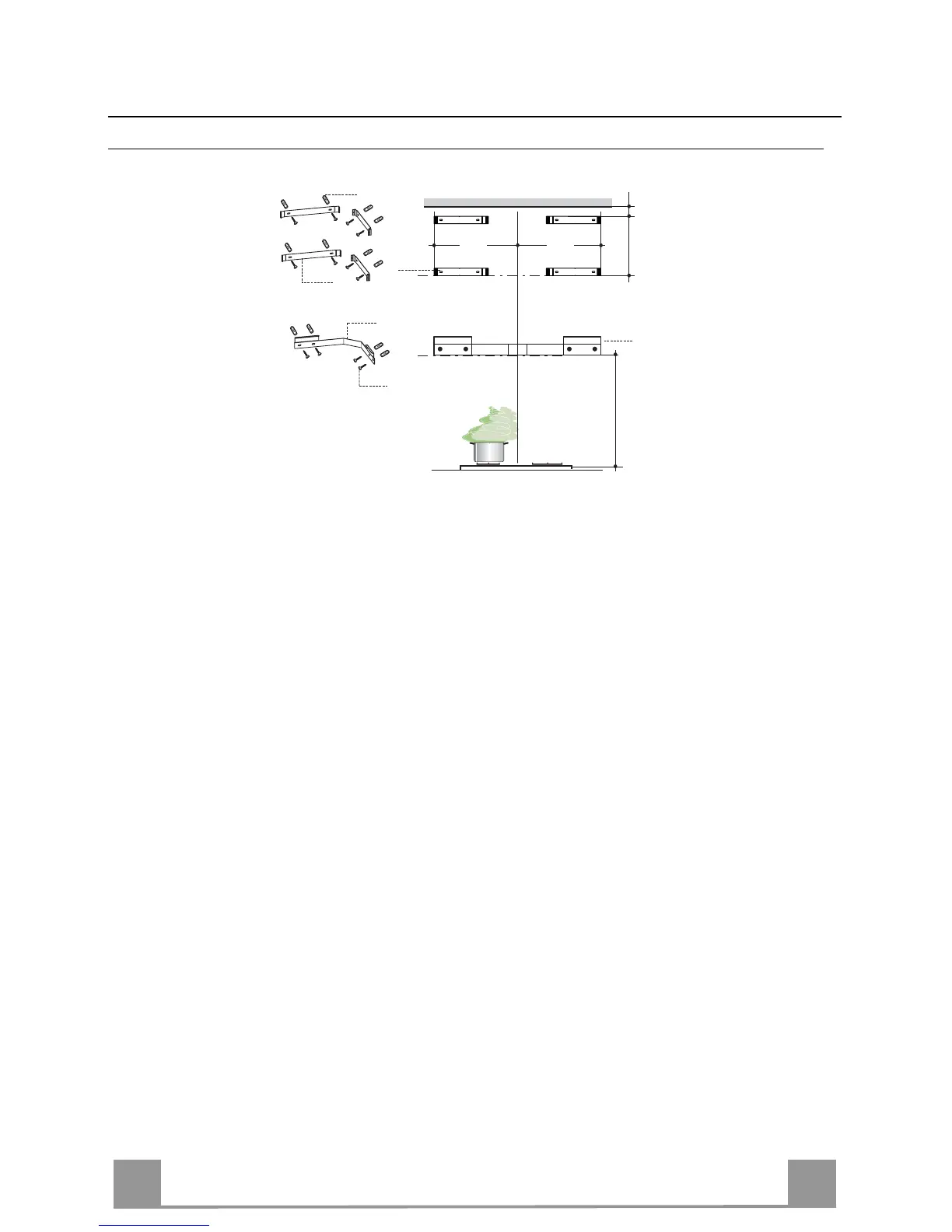

• Placér beslaget 7.1 som vist, d.v.s. 960 mm over kogepladen, hvorved man skal passe på, at
beslaget er nivelleret.
• Afmærk midten af hullerne i beslaget.
• Placér beslaget 7.2.1 som vist, d.v.s. 1-2 mm fra loftet eller den øverste grænse og 347 mm
fra væggens hjørne.
• Afmærk midten af hullerne i beslaget.
• Placér beslaget 7.2.1 som vist, X mm under det første beslag (X=højden på det øverste af-
træk, der følger med) og 347 mm fra væggens hjørne.
• Gør det samme på den anden side, og kontrollér nivelleringen.
• Bor et hul med ø 8 mm på de afmærkede steder.
• Sæt forankringerne 11 i hullerne.
• Fastgør beslagene ved hjælp af de medfølgende skruer 12a (4,2 x 44,4 ).
Ved installation som filtrerende version skal man straks foretage proceduren, der er
fremstillet i afsnittet Luftudledning på Filtrerende Version
960
7.1
7.2.1
X
347 347
1÷2
7.1
12a
11
7.2.1
