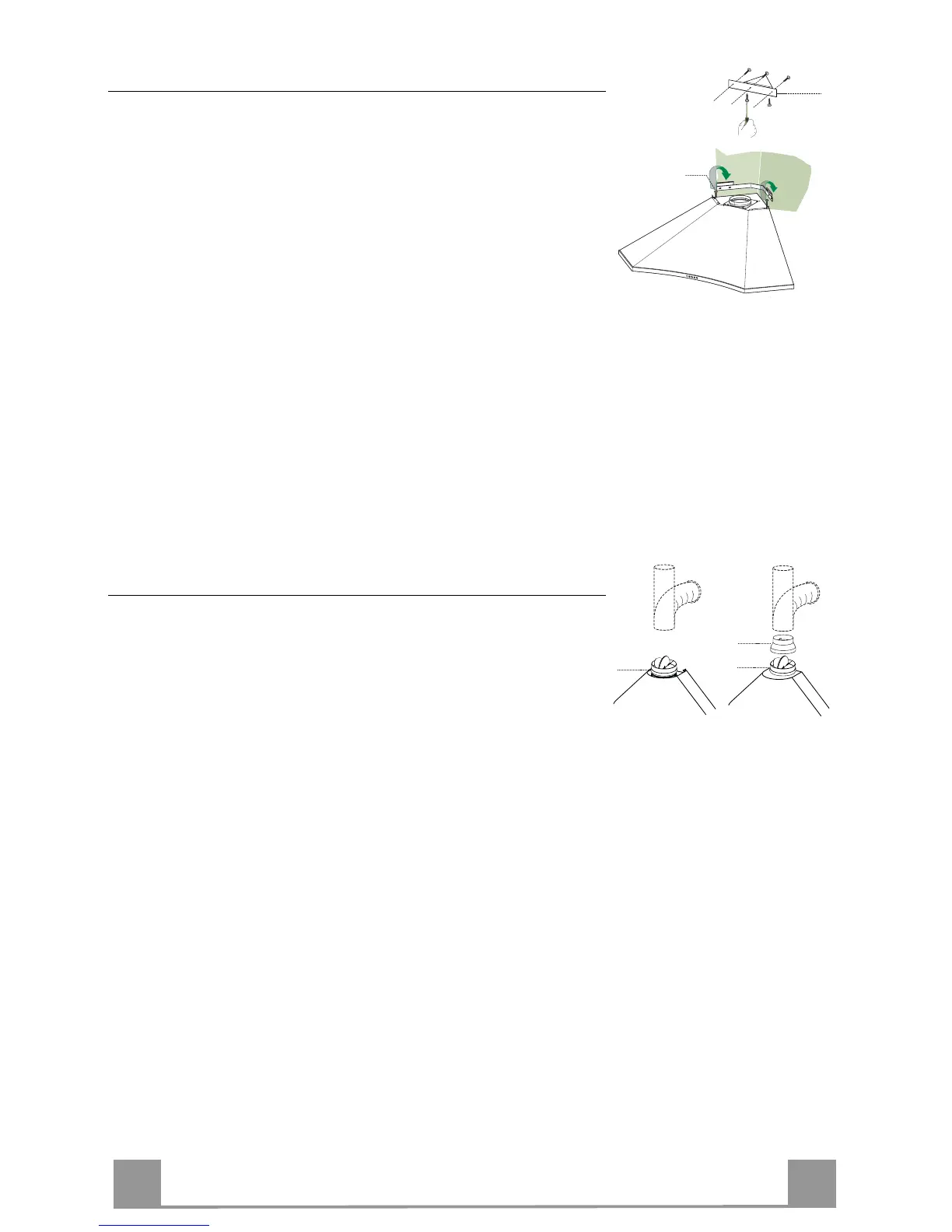

Montering af emhættens hoveddel
Før emhætten installeres på væggen, skal dækslet 30 sættes på
emhættens hoveddel på følgende måde:
• Løsn de 2 skruer, der holder dækslets enkeltdele 30 sammen.
• Fastgør dækslet 30 på emhætten ved hjælp af de 3 medfølgen-
de skruer (2,9 x 9,5 ).
• Stil skruerne Vr på emhættens hoveddels fastgøringssteder
omtrent midt på deres vandring.
• Sæt emhættens hoveddel på det indrettede beslag.
• Nu er det muligt at nivellere emhættens hoveddel ved hjælp af
skruerne Vr.
• Stram dækslets 2 skruer, der tidligere blev løsnet, dog først når
man har fundet frem til den rigtige position ved at flytte på
dens bevægelige dele.
• Emhætten kan om nødvendigt fastgøres bedre til væggen ved
hjælp af to skruer mere med forankring, der kan anbringes in-
den i emhættens hoveddel.
Tilslutninger
VERSION FORBUNDET TIL AFTRÆKSKANAL
Når aftrækskanal-versionen opsættes, forbindes emhætteenheden
til kanalen med en flexslange eller et hårdt rør, Ø150 eller 120
mm – valget er op til den, der opsætter emhætten.
Tilslutning af rør på ø 150
• Indsæt studsen på ø 150 10 på emhættens udsugningshul.
• Spænd røret fast med specielle rørklemmer. Disse medleveres
ikke.
Tilslutning af rør på ø 120
• Ved tilslutning af rør på ø120 mm, indsættes reduktionsstudsen
9 på studsen ø 150, som er monteret tidligere.
• Spænd røret fast med specielle rørklemmer. Disse medleveres
ikke.
• I begge tilfælde skal man fjerne eventuelle lugtabsorberende
kulfiltre.
