4

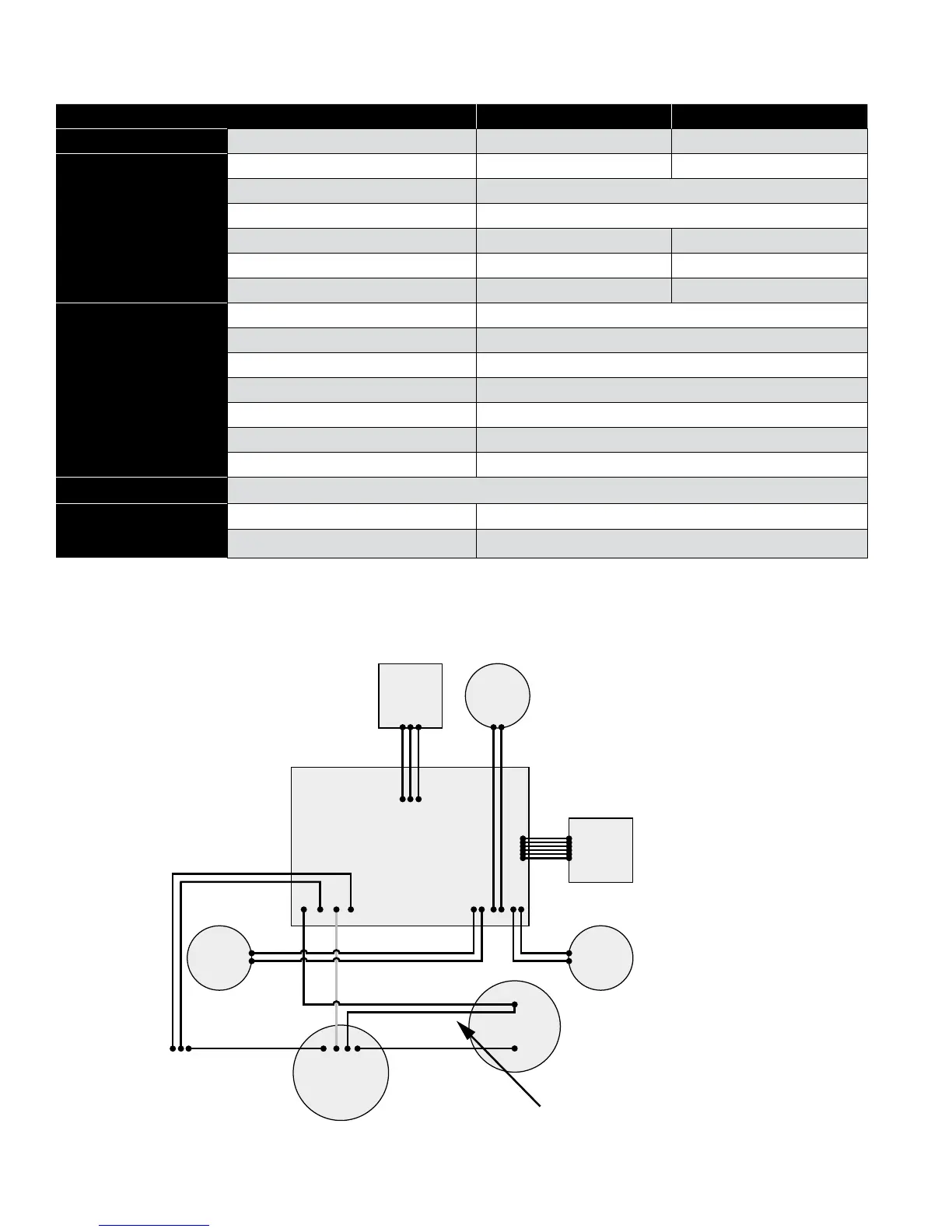

ESPECIFICACIONES
Inline 400 Inline 400
No. de modelo 92061501 / 92061503 92061502 / 92061504
Entrada de
alimentación eléctrica
Voltaje 115 V 230 V
Fase Monofásico
Frecuencia 60 Hz
Corriente (máxima) 6.6 Amperes (RMS) 3.3 Amperes (RMS)
Potencia (máxima) 710 W 710 W
Calibre(s) del cable Cable de alimentación calibre 18 Cable de alimentación calibre 18
Condiciones
de operación
Flujo máximo (gpm) 20
Presurización máxima (psi) 55
Presión máxima del sistema (psi) 95
Nivel de presión sonora (dB-A) <55
Conexiones de tubería 1-1/4" NPT
Elevación de succión máxima (pies) 5
Tapón de drenado 1/4" NPT
Tipo de gabinete Aceptable para uso en el interior/exterior (con cubierta de protección) / Gabinete CSA 3
Tamaño de
la unidad
Dimensiones externas 29.6" x 9.2" x 8.9"
Peso neto (lb) 35
Diagrama de cableado interno
PCB de
HALL
MOTOR
CONJUNTO DE LA PCB PRINCIPAL
CONDENSADOR
EL CABLE NEGRO DE LA PCB PRINCIPAL Y EL CABLE
NEGRO DEL MOTOR DEBEN ESTAR CONECTADOS
AL MISMO TERMINAL DEL CONDENSADOR.
SENSOR
DE
TEMP.
ALIMENTACIÓN
DE ENTRADA
Negro
Verde Rojo
Amarillo
Rojo (230 V)
Blanco (115 V)
PCB
de UI
INTERRUPTOR
DE PRESIÓN
DE ENTRADA
INTERRUPTOR
DE PRESIÓN
DE SALIDA
