4

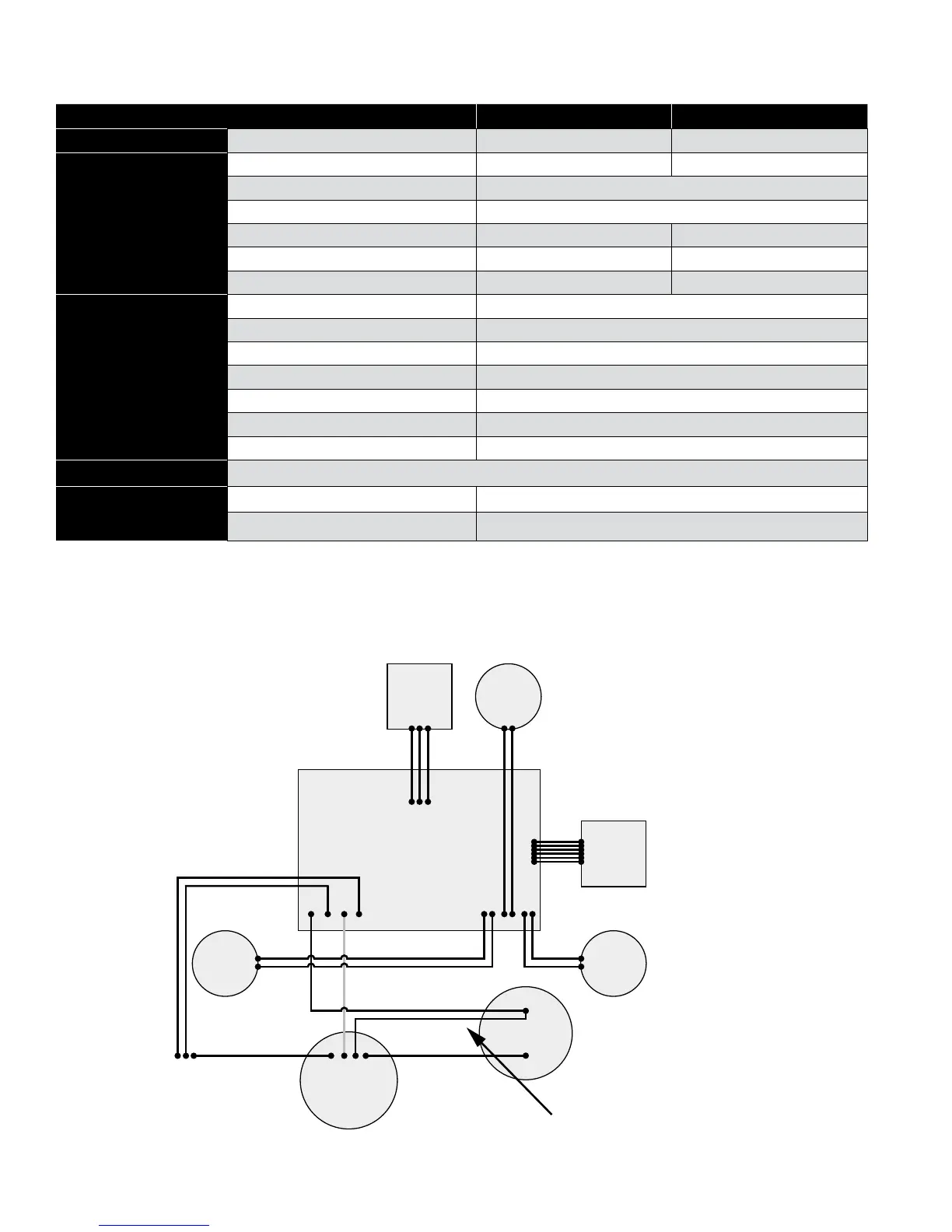

SPÉCIFICATIONS
Schéma de câblage interne
Inline 400 Inline 400
Numéro de modèle 92061501 / 92061503 92061502 / 92061504
Entrée de l’alimentation électrique
Voltage (V) 115V 230V
Phase Monophasé
Fréquence 60Hz
Intensité (max.) 6,6A (RMS) 3,3A (RMS)
Puissance (max.) 710W 710W
Taille(s) de calibre de fil Cordon d’alimentation de calibre18 Cordon d’alimentation de calibre18
Conditions de fonctionnement
Débit MAX. (gpm) 20
Surpression MAX. (psi) 55
Pression du système MAX. (psi) 95
Niveau sonore (dbA) < 55
Connexions de plomberie MNPT 1-1/4 po (31,75 mm)
Hauteur d’aspiration max. (pi) 5
Bouchon de vidange NPT 1/4po (6,35mm)
Type de boîtier Acceptable pour l’utilisation à l’intérieur ou à l’extérieur (avec un couvercle protecteur) / Boîtier CSA 3
Dimensions de l’unité
Dimensions extérieures 29,6po x 8,5po x 9,2po (75,2cm x 23,4cm x 22,6cm)
Poids net (lb) 35
PCB HALL
MOTEUR
ASSEMBLAGE PCB PRINCIPALE
CONDENSATEUR
LE FIL NOIR DE LA PCB PRINCIPALE ET LE FIL
NOIR DU MOTEUR DOIVENT ÊTRE BRANCHÉS
À LA MÊME BORNE DE CONDENSATEUR.
CAPTEUR
TEMP.
ALIMENT.
ENTRANTE
Noir
Vert Rouge
Jaune
Rouge (230 V)
Blanc (115 V)
PCB
IU
ENTRÉE
INTERR.
PRESSION
SORTIE
INTERR.
PRESSION
