INTRODUCTION
L’unité Inline400 est un système de surpression d’eau simple à utiliser et prêt à l’emploi. Au cœur de ce système de surpression entièrement intégré
se trouvent un moteur et une pompe submersible FranklinElectric fiables. La tête de contrôle de l’unité est munie d’un capteur de débit à eet Hall,
d’interrupteurs de pression d’entrée/de sortie, d’un interrupteur de surcharge thermique et d’une carte de circuits imprimés durable. Un rendement
amélioré ore une polyvalence dans les applications résidentielles et permet une installation facile (fixation verticale ou horizontale), tout en
permettant au système de fonctionner avec presque n’importe quelle configuration de plomberie existante.
Le système Inline de FranklinElectric fournit une surpression constante au moyen de composants électroniques avancés, afin d’entraîner et de contrôler
une pompe et un moteur standards FranklinElectric en fonction des demandes de surpression de l’application.

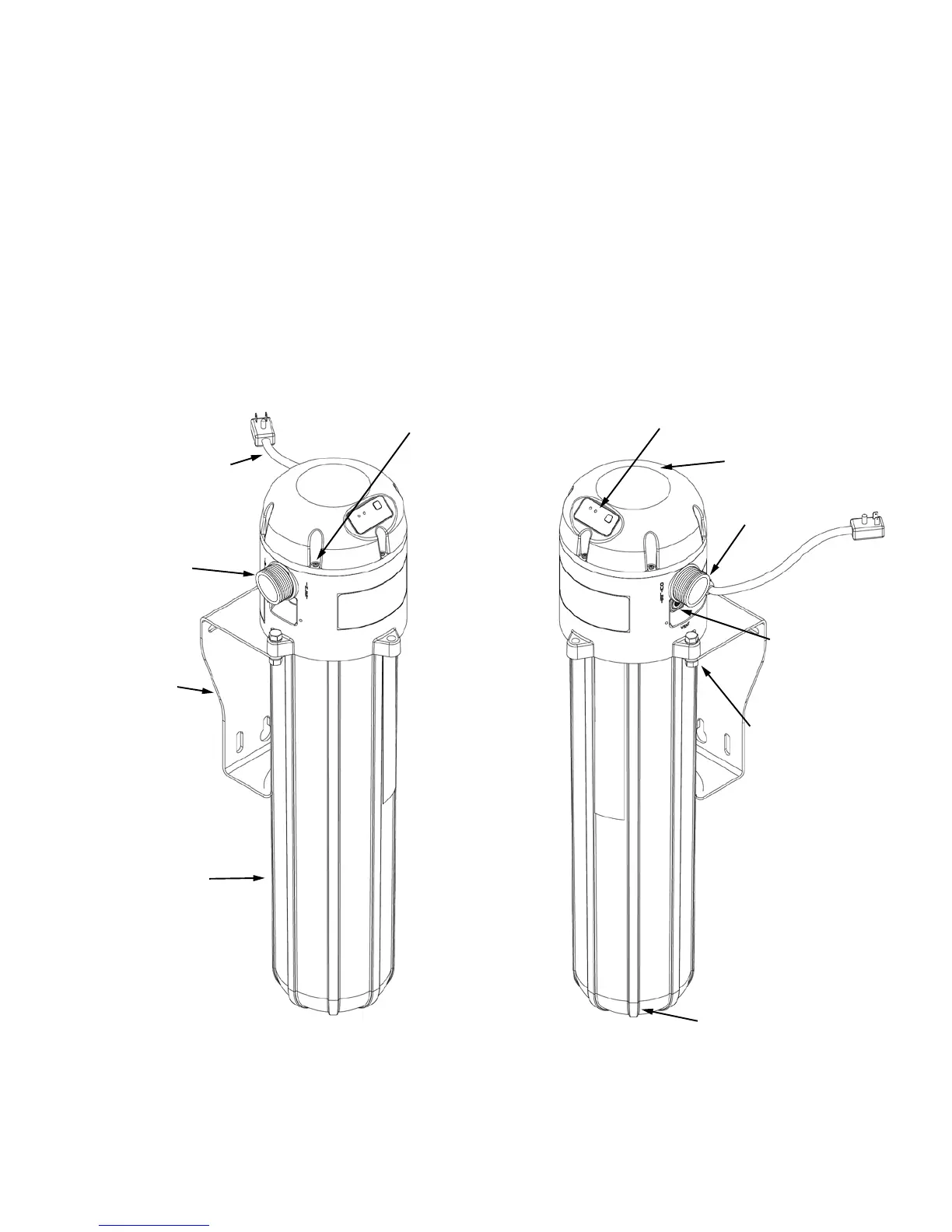

COMPOSANTS DU SYSTÈME
(2) boulons de fixation
Bouchon de vidange
NPT ¼ po (6,35 mm)
Soupape
d’évacuation
d’air
Sortie
Capuchon de contrôle
Cordon d’alimentation
Entrée
Base de fixation
Boîtier de pompe
Achage d’état
(6) vis de couvercle de tête
REMARQUE : Les installations à l’horizontale ne sont approuvées que pour une utilisation INTÉRIEURE.
Les installations VERTICALES sont approuvées pour une utilisation EXTÉRIEURE lorsque le couvercle protecteur transparent est installé.
