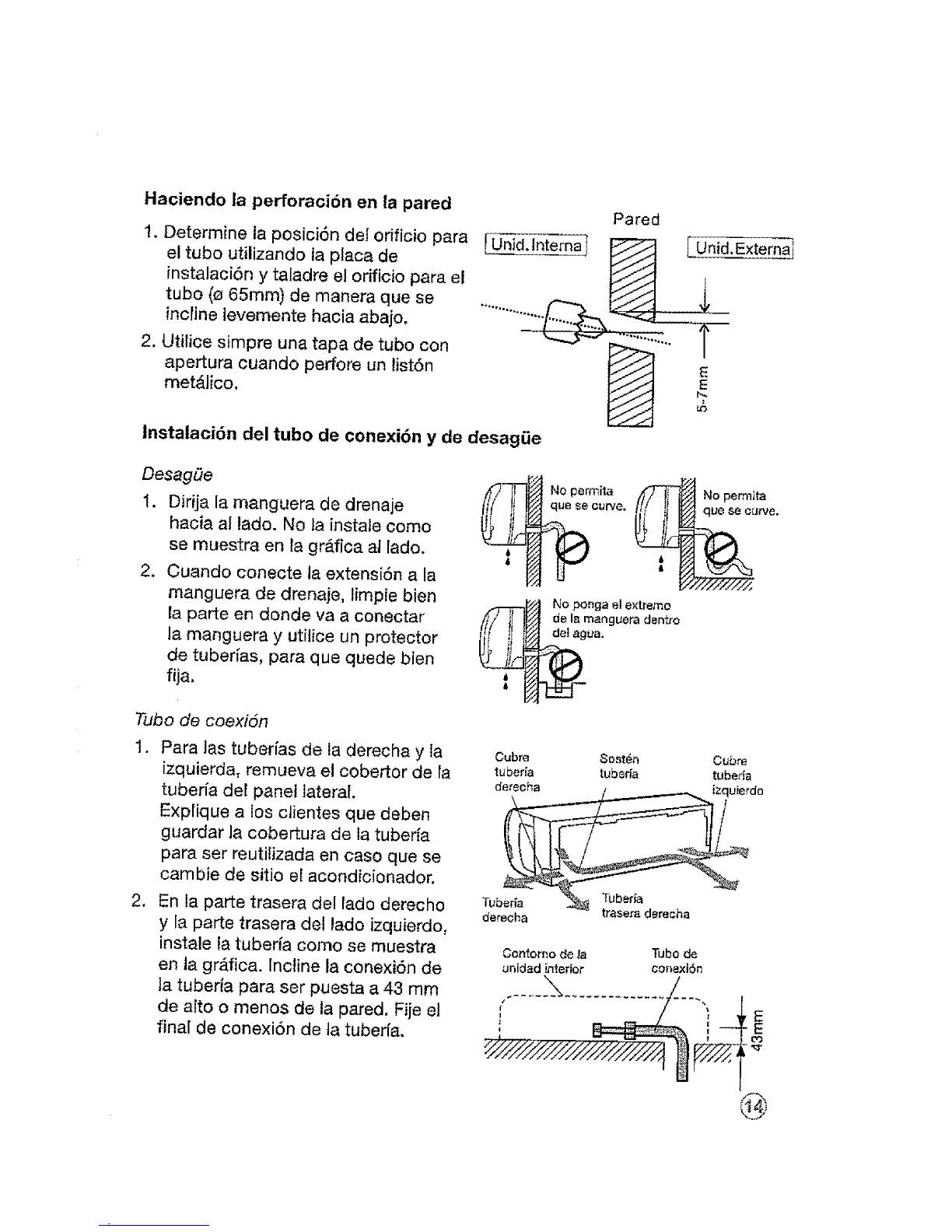

Haciendo la perforacion en la pared
Pared
1. Determine la posici_n del orificio para _ _ [ Unid.E×ternaI
el tubo utilizando ta placa de
p-'-.-J.4
instalaci6n y taladre el orificio para el "_'"_'__" i
tubo (0 65ram) de manera clue se ..........."'"'"
incline levemente hacia abajo. ::..
2. Utilice simpre una tapa de tubo con
apertura cuando perfore un list6n
met&]ico.
lnstalaci6n del tubo de conexi6n y de desag_e
DesagEte
I. Dirija la manguera de drenaje
hacia a[ lado. No la instal° como
se muestra en la gr#.fica at lado.
2. Cuando conecte la extensi6n a la
manguera de drenaje, limpie bien
la parte en donde va a conectar
la manguera y utitice un protector
de tuberias, para que quede bien
fija.
Tubo de coexidn
1. Para ias tuberias de la derecha y la Cubr°
izquierda, remueva el cobertor de la tuberia
tuberia del panel lateral, derecha
Explique a los clientes que deben
guardar la cobertura de la tuberia
par° ser reutifizada en caso que se
cambie de sitio el acondicionador.
2. En la parte fraser° del lado derecho Tub_ria
derecha
y la parte trasera deI lado izquierdo,
instale la tuberia como se muestra
en ta grAfica. Incline la conexi6n de
la tuberia para ser puesta a 43 mm
de alto o menos de la pared, Fije el
final de conexi6n de ta tuberia.
Sost_n Cubre
tuberia tuberia
izquierde
Tuberia
trasera derecha
Centorno de J° Tube de
unidad inlerior co_exi6n
@
