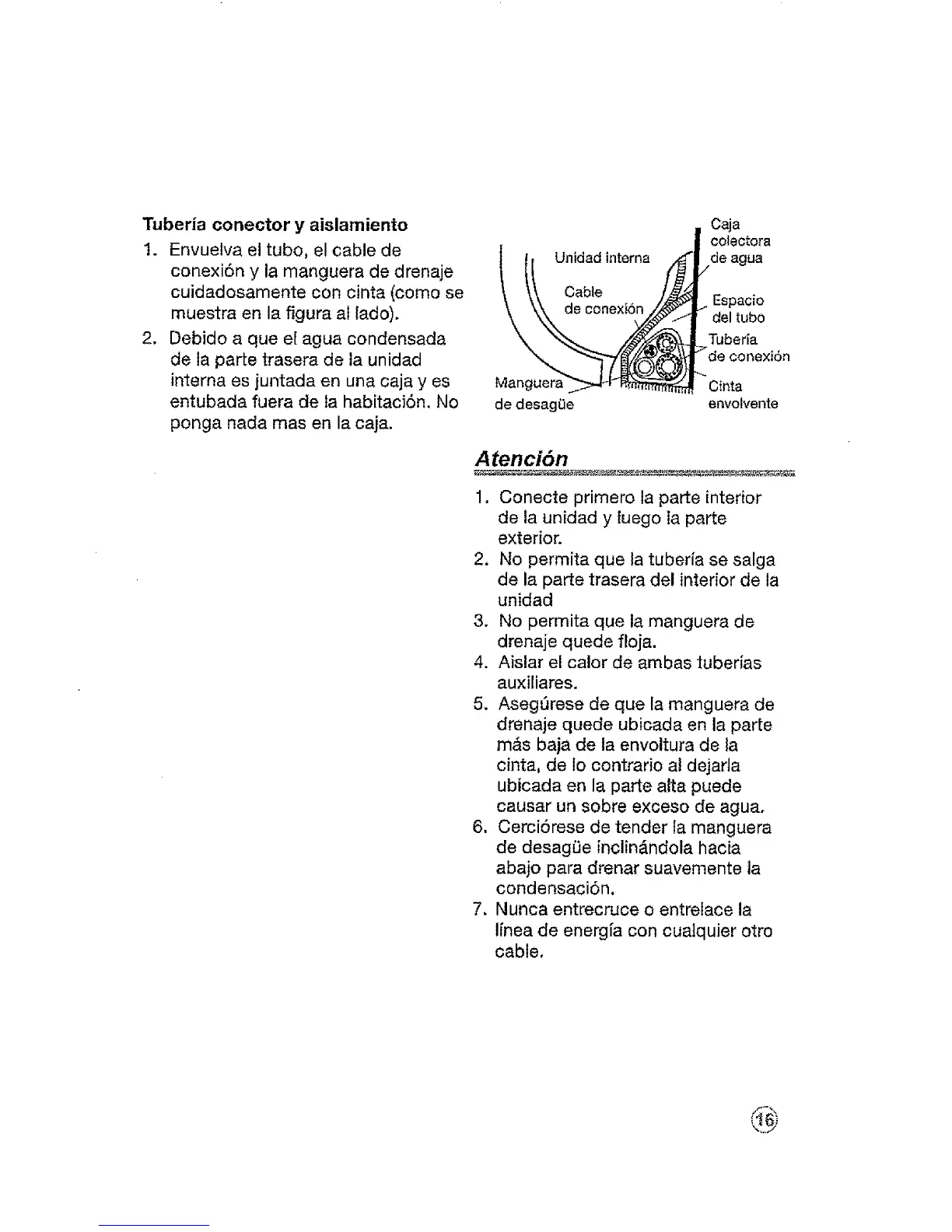

Tuberia conector y aislamiento
1. Envuelva el tubo, el cable de
conexi6n y la manguera de drenaje
cuidadosamente con cinta (como se
muestra en la figura al lado).
2, Debido a que e[ agua condensada
de la parte trasera de la unidad
interna es juntada en una caja yes
entubada fuera de ta habitaciSn, No
ponga nada mas en la caja.
l oo,0o0,o,o,no
\\ Cable /,_
Mang_era __--tr_
de desagQe
Caja
colectora
de agua
Espacio
I del tubo
Tubeda
>_de conexiSn
Cinta
envolvente
Atenci6n
1. Conecte primero la parte interior
de la unidad y luego la parte
exterior.
2. No permita que la tuberia se salga
de la parte trasera del interior de la
unidad
3. No permita que la manguera de
drenaje quede floja.
4. Aislar el calor de ambas tuberias
auxiliares.
5. AsegQrese de que la manguera de
drenaje quede ubicada en la parte
m&s baja de la envoltura de la
cinta, de fo contrario at dejarla
ubicada en la parte alta puede
causar un sobre exceso de agua.
6. CerciSrese de tender Ia manguera
de desagL_e inclin&ndola hacia
abajo para drenar suavemente ta
condensaci6n.
7. Nunca entrecruce o entrelace la
linea de energia con cua]quier otro
cable,
