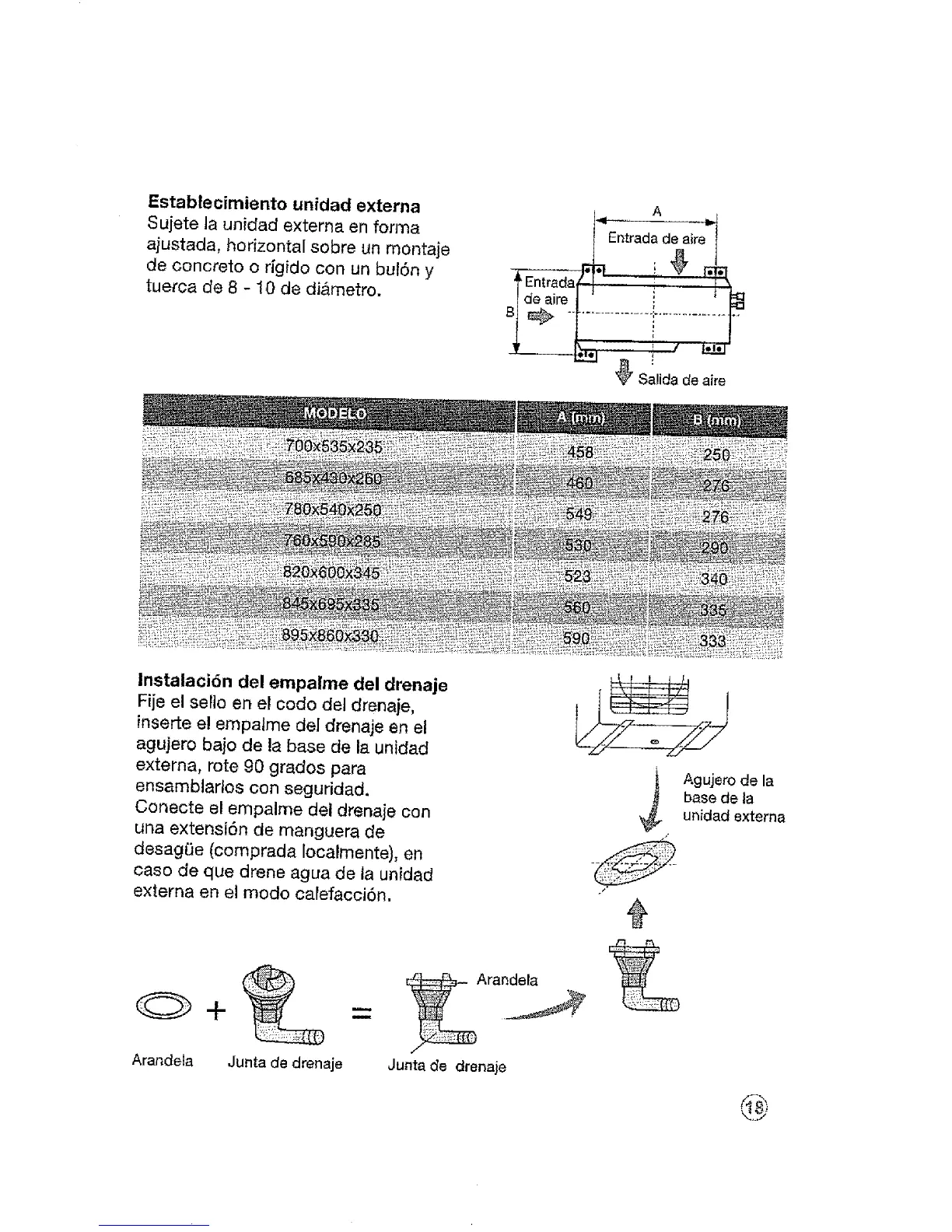

Estableoimiento unidad externa
Sujete la unidad externa en forma
ajustada, horizontal sobre un montaje
de concreto o rigido con un bul6n y
tuerca de 8 - 10 de diAmetro.
4
Entrada de aire_
1
i "t _
Salida de aire
Instalacidn del empalme del drenaje
Fije el sello en el codo det drenaje,
inserte e! empaime del drenaje en el
agujero bajo de la base de la unidad
externa, rote 90 grados para
ensamblartos con seguridad.
Conecte el empalme del drenaje con
una extensi6n de manguera de
desag_3e (comprada localmente), en
caso de que drene agua de la unidad
externa en el modo calefaccidn.
_ Aran_
Arandela Junta de drenaje Juntade drenaje
J
Agujero de la
base de ta
unidad extema
\3
