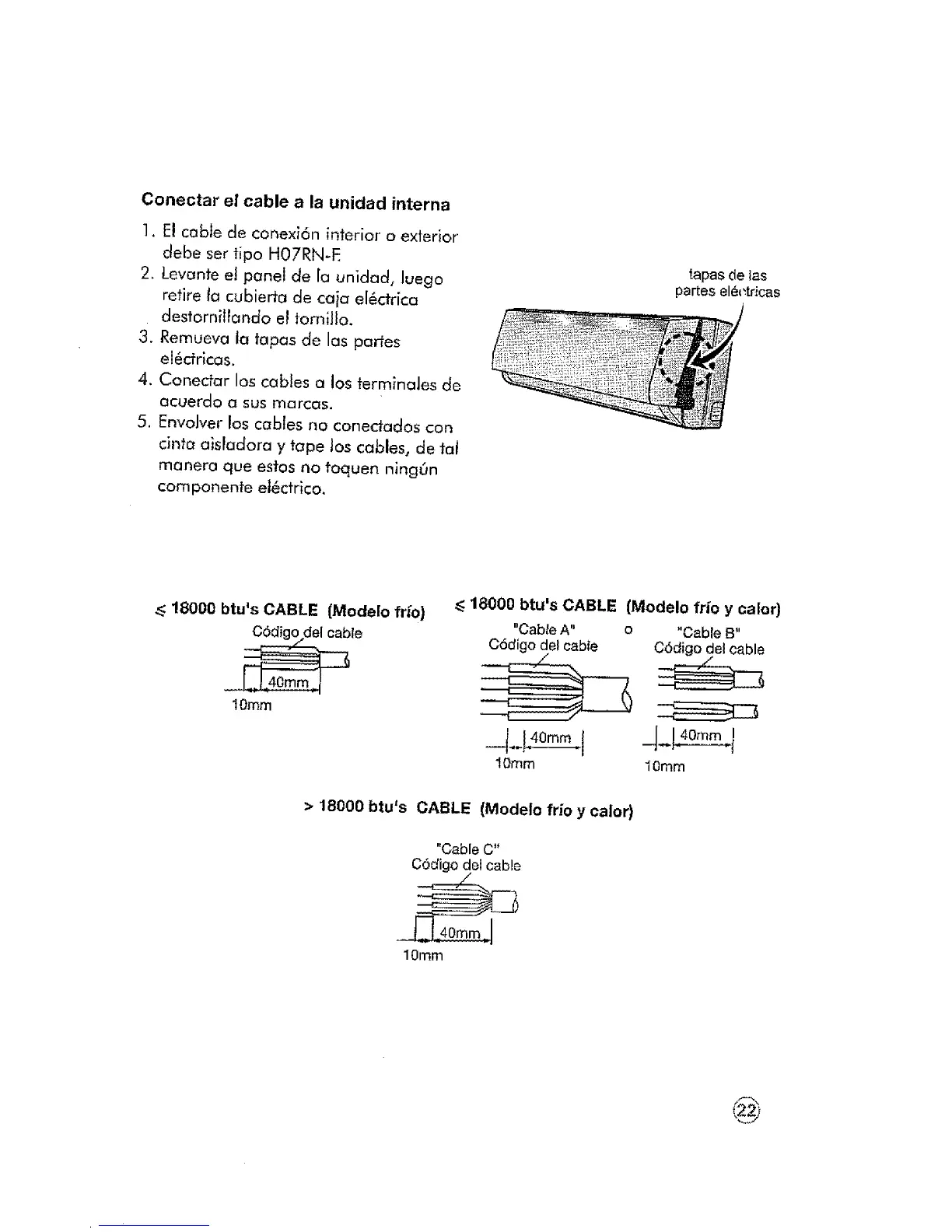

Conectar el cable a la unidad interna
1. El cable de conexi6n interior o exterior
debe ser tipo H07RN-E
2. Levante el panel de 1aunidad, luego
retire to cubierta de cajcsel_drica
destornillando el tornillo.
3. Remueva la tapas de los partes
el6dricas.
4. Conectar los cables a los termina]es de
ocuerdo a sus marcas.
5. Envolver los cabTesno conedados con
cinto aisladora y tape los cables, de tat
manera que esfosno foquen ning_n
componente el_ctrico.
tapas de las
partes electricas
_<18000 btu's CABLE (Modelo frio)
_., _le
1gram
_<18000 btu's CABLE (Modelo frio y calor)
_CableA" o "Cable B"
lOmm lOmm
> 18000 btu's CABLE (Modelo frio y calor)
"Cable C"
C6digo deI cable
_ _40mm,- i
10ram
