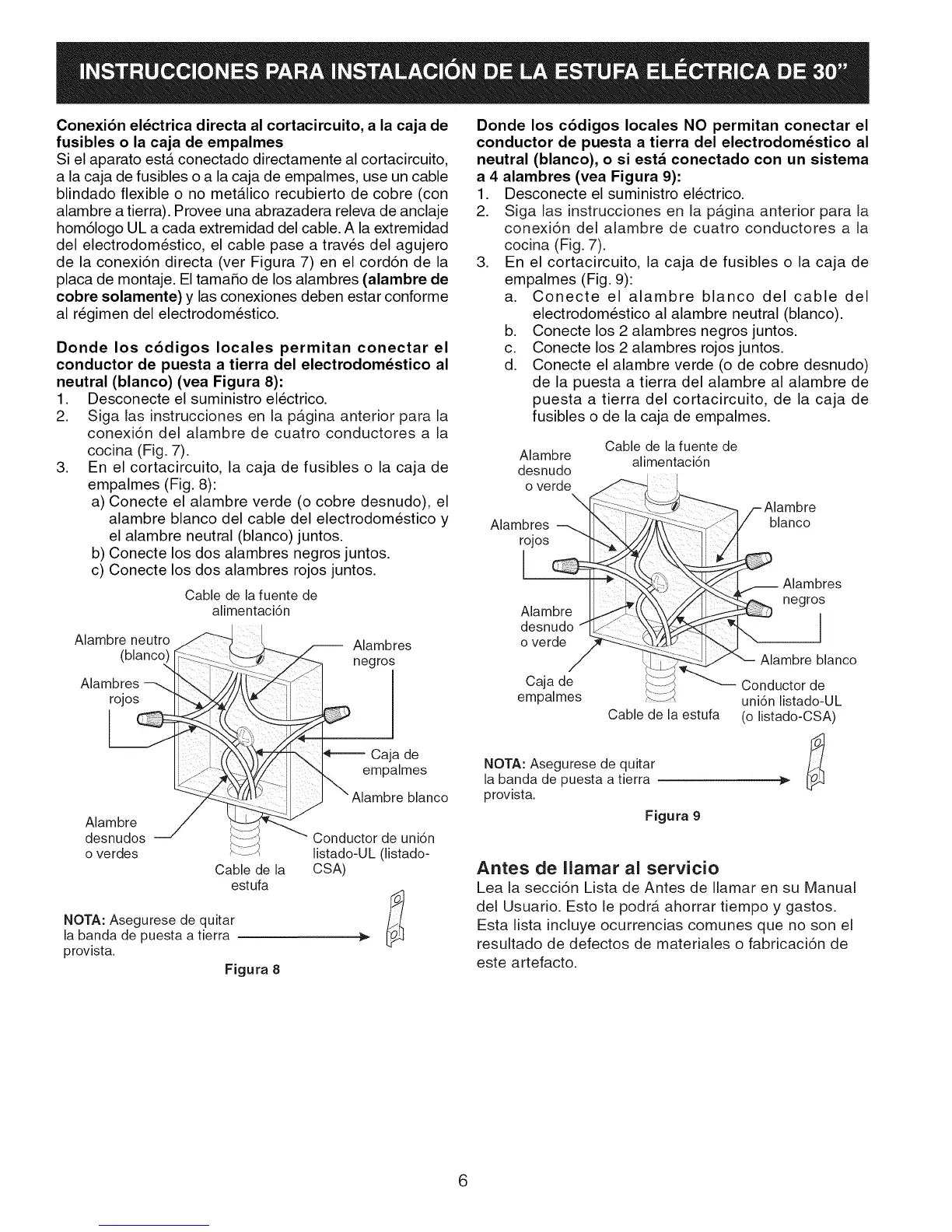

Conexi6n el_ctrica directa al cortacircuito, a la caja de
fusibles o la caja de empalmes
Si el aparato esta conectado directamente al cortacircuito,
ala caja de fusibles o a la caja de empalmes, use un cable
blindado flexible o no metalico recubierto de cobre (con
alambre a tierra). Provee una abrazadera releva de anclaje
homSIogo UL a cada extremidad del cable. Ala extremidad
del electrodomestico, el cable pase a traves del agujero
de la conexiSn directa (ver Figure 7) en el cordSn de la
place de montaje. El tamaSo de los alambres (alambre de
cobre solamente) y las conexiones deben ester conforme
al regimen del electrodomestico.
Donde los c6digos locales permitan conectar el
conductor de puesta a tierra del electrodom_stico al
neutral (blanco) (vea Figura 8):
1. Desconecte el suministro electrico.
2. Siga las instrucciones en la p_.gina anterior pare la
conexiSn del alambre de cuatro conductores ala
cocina (Fig. 7).
3. En el cortacircuito, la caja de fusibles o la caja de
empalmes (Fig. 8):
a) Conecte el alambre verde (o cobre desnudo), el
alambre blanco del cable del electrodomestico y
el alambre neutral (blanco) juntos.
b) Conecte los dos alambres negros juntos.
c) Conecte los dos alambres rojos juntos.
Cable de la fuente de
alimentaci6n
Alambre neutro _'_. __.
(blanco)[_ ::.:L L i
Alamb[es -_"
rojos¢_:_" _¢/._
dAleanudos_ ;I\L_S
0 verdes
Alambres
_negr° i
I_"'_ Caja de
"t_ empalmes
) \Alambre blanco
Conductor de uni6n
listado-UL (listado-
Cable de la CSA)
estufa
NOTA: Asegurese de quitar
la banda de puesta a tierra
provista.
Figura 8
Donde los c6digos locales NO permitan conectar el
conductor de puesta a tierra del electrodom_stico al
neutral (blanco), o si est_ conectado con un sistema
a 4 alambres (vea Figura 9):
1. Desconecte el suministro electrico.
2. Siga las instrucciones en la pagina anterior pare la
conexi6n del alambre de cuatro conductores ala
cocina (Fig. 7).
3. En el cortacircuito, la caja de fusibles o la caja de
empalmes (Fig. 9):
a. Conecte el alambre blanco del cable del
electrodomestico al alambre neutral (blanco).
b. Conecte los 2 alambres negros juntos.
c. Conecte los 2 alambres rojos juntos.
d. Conecte el alambre verde (o de cobre desnudo)
de la puesta a tierra del alambre al alambre de
puesta a tierra del cortacircuito, de la caja de
fusibles o de la caja de empalmes.
Cable de la fuente de
Alambre alimentaci6n
desnudo
o verde _--_, i
_LL:_-L. ! _ .--Alambre
A ambres --_["-\\ _'-_ _ :___/F blanco
ro os
IT-" "YL.'<C,L__Alambres
Alambre [/_ ((" negro?
desnudo "f\ I
o verde _ _23_;' ,_"-.,,J \
/ _: mbre blanco
Caja de _r""_-..-i Conductor de
empalmes _..... uni6n listado-UL
Cable de la estufa (o listado-CSA)
NOTA: Asegurese de quitar
la banda de puesta a tierra
provista.
Figura 9
Antes de Ilamar al servicio
Lea la secci6n Lista de Antes de Ilamar en su Manual
del Usuario. Esto le podrA ahorrar tiempo y gastos.
Esta lista incluye ocurrencias comunes que no son el
resultado de defectos de materiales o fabricaci6n de
este artefacto.
