Frigidaire FGMV205KB Installation Instructions

S
INSTRUCCIONES DE INSTALACIÓN
3
5 HERRAMIENTAS RECOMENDADAS PARA
LA INSTALACIÓN
• Atornillador Phillips
• Taladro eléctrico
• Brocas de
1
/2",
5
/8" y
3
/32"
• Broca para madera de 1
1
/2" ó Cortador de orifi cios en
metal (si se utiliza gabinete metálico)
• Scie pour couper l’ouverture d’évacuation (s’il y a lieu)
• Sierra para cortar el orifi cio de escape (si se requiere)
• Paño para proteger el horno – también se puede utilizar
cartón para protección
• Tijeras
• Lápiz
• Cinta para medir

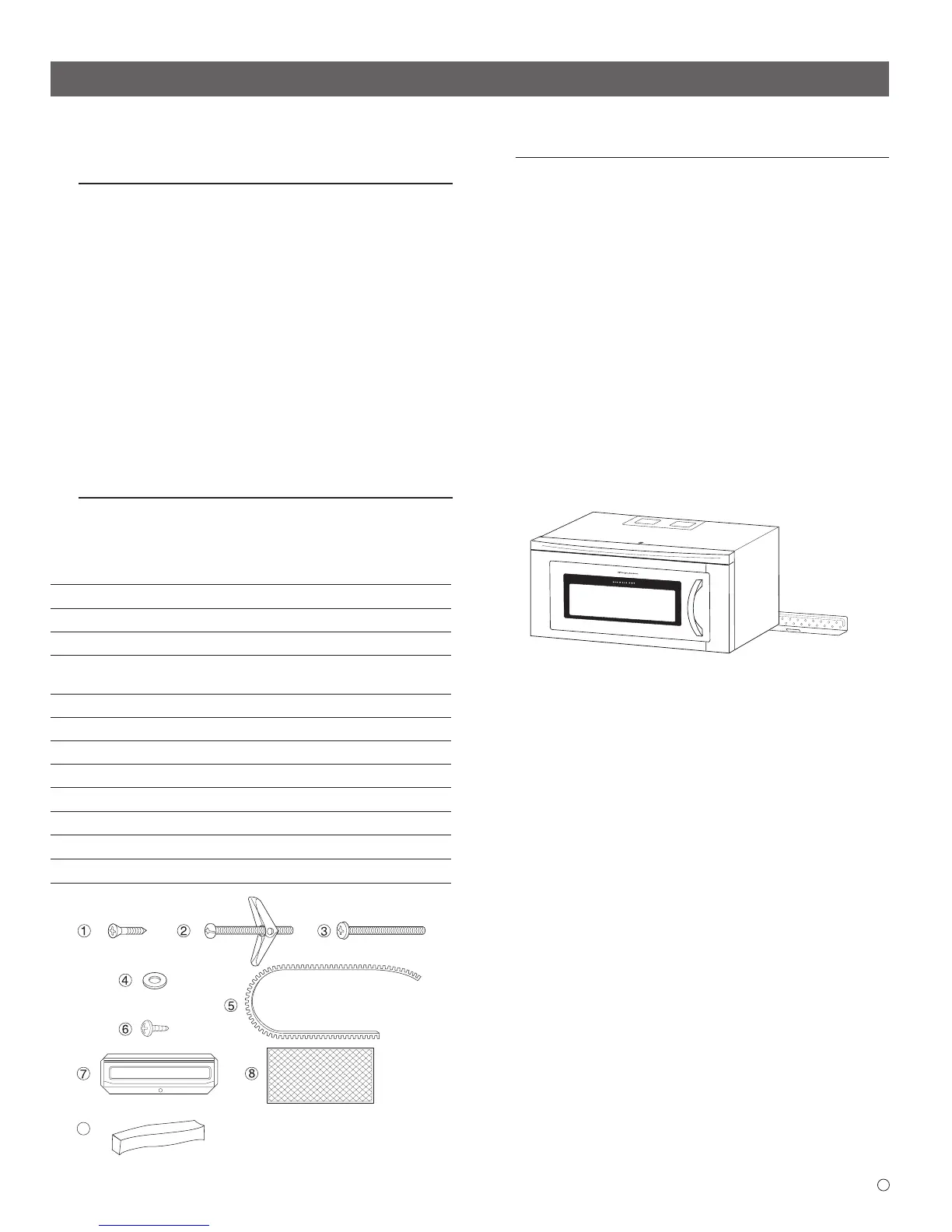

6 HERRAJES DE INSTALACIÓN
Los elementos de la tornillería de instalación del ➀ - ➅ están
en una bolsa pequeña. Todos los elementos se encuentran
en una caja de cartón debajo del horno.
Elemento Nombre Cantidad
➀
Tornillo para Madera de 5 x 35 mm 6
➁
Perno de Anclaje de
3
/16" 4
➂
Tornillo Gabinete Superior de 5 x 93 mm 2
➃
Arandela Plana con diámetro de
30 mm
2
➄
Anillo de Refuerzo 1
➅
Tornillo Auto-Perforante de 4 x 8 mm 4
➆
Regulador de Succión de Extracción 1
➇
Filtros de grasa 2
➈
Amortiguador posterior 1
a
Instrucciones de instalación
316902446
1
s
Plantilla superior 316902447
1
d
Plantilla de pared
316902448
1
9
7 PREPARACIÓN DEL HORNO
1. Abra la parte inferior de la caja de cartón, doble hacia
atrás las alas de la caja de cartón y voltee la caja para
colocar el horno sobre el cojín de espuma plástica.
Levante y extraiga la caja de cartón del horno y saque
todos los materiales de empaque, las Instrucciones de
instalación, la plantilla de pared, la bandeja giratoria y su
soporte; sin embargo, NO EXTRAIGA LA CUBIERTA DE
GUÍA DE ONDAS que está ubicada en el techo dentro de
la cavidad del horno. GUARDE LA CAJA DE CARTÓN
YA QUE ÉSTA PODRÍA FACILITAR LA INSTALACIÓN.
2. REVISE EL HORNO. Revise el horno en cuanto a
daño, tal como puerta desalineada o doblada, sellos y
superficies de sellado de puerta dañadas, bisagras y
cerrojos de puerta rotos o flojos, y abolladuras dentro
de la cavidad o en la puerta. Si existe algún daño, no
opere el horno y comuníquese con su distribuidor o
con el PROVEEDOR DE SERVICIOAUTORIZADO DE
ELECTROLUX.
Utilice con gabinetes metálicos.
Bordee el orifi cio para el cable de
energía. Corte para ajustar.
Figura 4
Las partes mostradas no están a escala.
Figura 5
Placa de Montaje
ORM B294 INST [USA&Canada] [02ESE3 E3ORM B294 INST [USA&Canada] [02ESE3 E3 9/27/10 9:47:00 AM9/27/10 9:47:00 AM

Frigidaire FGMV205KB Specifications

General

Style	Over-the-Range
Color	Black
Total Capacity	1.7 Cu. Ft.
Temperature Settings	-
Cooking Programms	Grill
Power Levels	9
Fan Speeds	2 Speed
Venting Type	Convertible
Special Features	Child Safety Lock
Accessories	Metal Rack
Max Power Consumption	1650 W
Microwave Power	1000 W
Grill Power	-
Convection Power	-
Voltage	120 V
Frequency	60 Hz
Current	15 A

Weight and Dimensions

Depth	16 3/4 in
Height	17 1/16 in
Width	29-15/16 in
Net Weight	69 Lbs
