Frigidaire FGMV205KB Installation Instructions

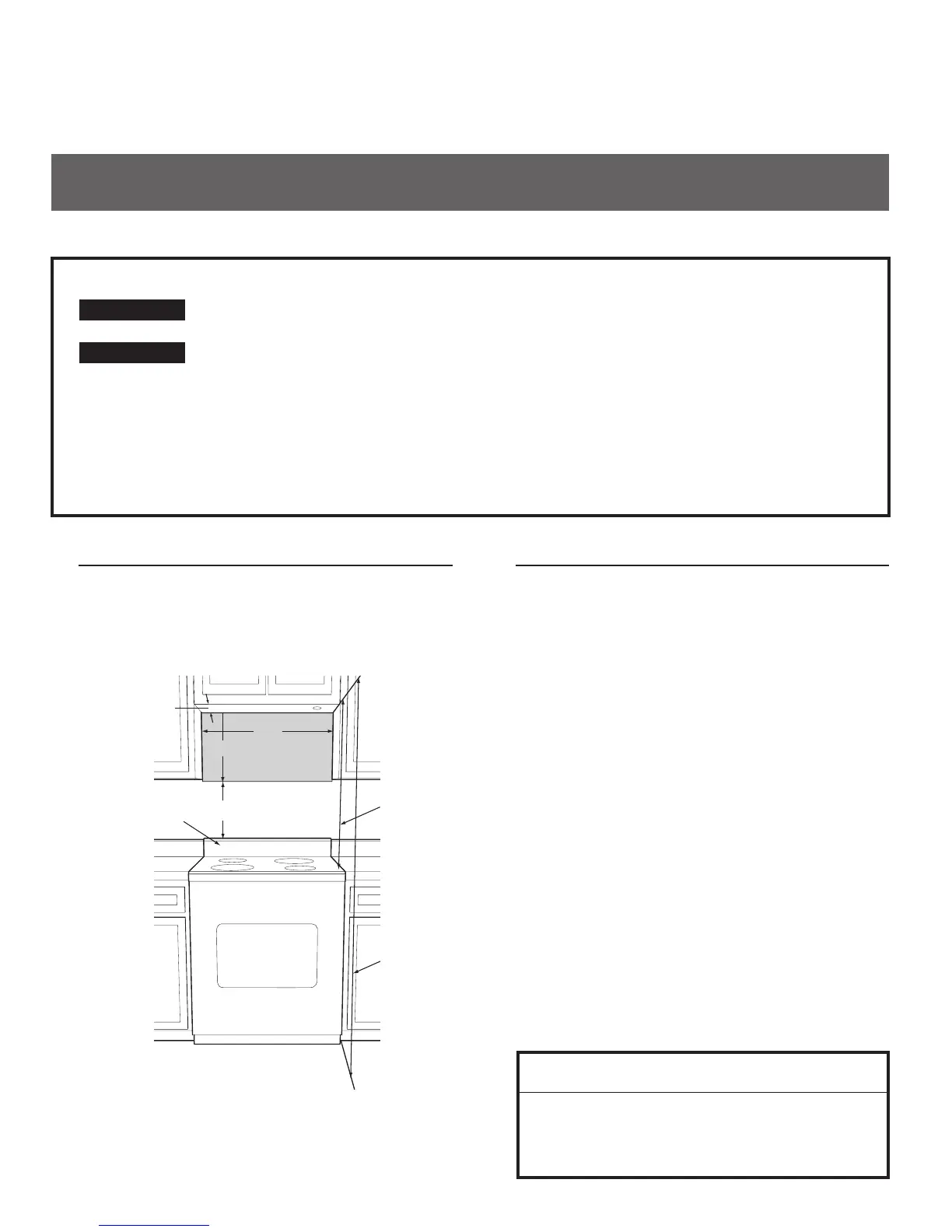

1 ESPACIO DE MONTAJE
Este Horno microondas sobre estufa requiere de un espacio
de montaje en la pared como se muestra en la Figura 1. Está
diseñado para ser utilizado en gabinetes de pared estándar
de 12". La profundidad máxima es 13 pulgadas.
15.5"
30"
Profundidad máx.
de 13
" .
Lea estas instrucciones completa y detalladamente.
2 CONSTRUCCIÓN DE PARED
Este Horno microondas sobre estufa debe montarse y
apoyarse en una pared vertical plana. La pared debe ser
plana para una instalación apropiada. Si la pared no es plana,
utilice espaciadores para llenar los vacíos. La construcción de
pared debe consistir de montantes de madera de 2" x 4" como
mínimo y tablaroca o yeso/listón de
3
/8" o más de espesor. Las
superfi cies de montaje deben ser capaces de soportar un peso
de 50 kg (110 libras) —el horno y su contenido—ADEMÁS
de todos los elementos que generalmente se guardan en el
gabinete superior por encima de la unidad.
La unidad debe ser fi jada como mínimo a un montante
de 2" x 4".
Para encontrar la ubicación de los montantes, puede seguir
uno de los siguientes métodos:
A. Utilice un localizador de montantes, un dispositivo
magnético que localiza los clavos en el montante.
B. Utilice un martillo para golpear levemente la superfi cie
de montaje tratando de encontrar un sonido macizo. Esto
le indicará la ubicación del montante.
El centro del montante puede ser ubicado sondeando la pared
con un pequeño clavo para encontrar los bordes del montante
y luego colocando una marca en el punto medio entre los
bordes. El centro de cualquier montante adyacente por lo
general estará a 16
" o 24" de cualquier lado de esta marca.
Salpicadero
Figura 1
30" o más con
respecto a la
superficie de
la cocina
66" o más
con respecto
al piso
Al menos 2"
ANTES DE COMENZAR
•
IMPORTANTE
Guarde estas instrucciones para uso del
inspector local.
•
IMPORTANTE
Cumpla con los códigos y normas vigentes.
•
NOTA PARA EL INSTALADOR – Asegúrese de
entregar estas instrucciones al consumidor.
•
NOTA AL CONSUMIDOR – Conserve estas
instrucciones para referencias futuras.
•
NIVEL DE CONOCIMIENTO – La instalación de este
aparato requiere de conocimientos básicos sobre mecánica
y electricidad.
• La correcta instalación es responsabilidad del instalador
• La garantía no cubre la falla del producto por instalación
inapropiada.
• Lea detenidamente las instrucciones antes de instalar el Horno
microondas sobre estufa. Se recomienda que la instalación de
este producto sea realizada entre dos personas.
• Si se requiere un tomacorriente eléctrico nuevo, su instalación
debe ser realizada por un electricista califi cado antes de
instalar el Horno microondas sobre estufa. Vea el capítulo 3
INSTRUCCIONES DE CONEXIÓN ELÉCTRICA A TIERRA
en la página 2.
¿NECESITA AYUDA?
Para clientes en Estados Unidos y Canadá llame al
Estados Unidos :1-800-944-9044
Canadá: 1-800-265-8352
LEA CUIDADOSAMENTE. GUARDE ESTAS INSTRUCCIONES.
INSTRUCCIONES DE INSTALACIÓN
Horno microondas sobre la estufa
ORM B294 INST [USA&Canada] [02ESE1 E1ORM B294 INST [USA&Canada] [02ESE1 E1 9/27/10 9:46:59 AM9/27/10 9:46:59 AM

Frigidaire FGMV205KB Specifications

General

Style	Over-the-Range
Color	Black
Total Capacity	1.7 Cu. Ft.
Temperature Settings	-
Cooking Programms	Grill
Power Levels	9
Fan Speeds	2 Speed
Venting Type	Convertible
Special Features	Child Safety Lock
Accessories	Metal Rack
Max Power Consumption	1650 W
Microwave Power	1000 W
Grill Power	-
Convection Power	-
Voltage	120 V
Frequency	60 Hz
Current	15 A

Weight and Dimensions

Depth	16 3/4 in
Height	17 1/16 in
Width	29-15/16 in
Net Weight	69 Lbs
