Frigidaire FGMV205KB Installation Instructions

F
INSTRUCTIONS D’INSTALLATION
4
8 SYSTÈME DE VENTILATION
(PRÉPARATION DU FOUR POUR L
‚
INSTALLATION )
Le four à micro-ondes à hotte intégrée est conçu pour s’adapter
à trois types de systèmes de ventilation par hotte. Choisissez le
type nécessaire pour votre installation.
RECYCLAGE — Hotte absorbante, à recyclage. Suivez la
procédure d’installation (A). Ce type de hotte requiert
l’utilisation de fi ltres à charbon actif, déjà installés dans le
four.
ÉCHAPPEMENT HORIZONTAL — Ventilation extérieure. Suivez
la procédure d’installation (B).
ÉCHAPPEMENT VERTICAL — Ventilation extérieure. Suivez la
procédure d’installation (C).
(A) À RECIRCULATION D’AIR: FONCTIONNEMENT SANS
ÉCHAPPEMENT OU TUYAUTERIE
L’unité est livrée pour un fonctionnement à recirculation
d’air.
REMARQUE:
1. L’ensemble de d’évacuation 9 n’est pas nécessaire en cas
d’évacuation avec recyclage.
2. Les filtres à charbon actif devraient être remplacés tous les
6 à 12 mois, selon la fréquence d’utilisation.
(B) ÉCHAPPEMENT HORIZONTAL: VENTILATION EXTÉRIEURE
1. Enlevez les 3 vis du bord arrière et les 5 vis au-dessus de
la fixation du couvercle de ventilateur. Mettez de côté les
3 vis qui seront réutilisées pour fixer l’ensemble registre
d’évacuation au mur, et jetez les 5 autres. Enlevez cette
pièce en la glissant dans la direction opposée à la flèche
marquée dessus, comme illustré sur le Schéma 7.
2. Levez l’unité de ventilation de hotte avec précaution et glissez
les fils hors de la cavité (voir le Schéma 8). ATTENTION: NE
TIREZ PAS SUR LES FILS DE CÂBLAGE ET NE LES ÉTIREZ PAS.
3.
Faites pivoter l’unité de ventilation de la hotte de 180˚ de façon
à ce que les ouvertures de pales de ventilateur soient orientées
vers l’arrière du four. Voir le schéma 9A, page 5.
4. Remplacez le câble de l’unité de ventilation de (A) à (B). Voir
le schéma 9B, page 5. Remplacez l’unité de ventilation de
la hotte dans le four. Faites attention de ne pas pincer le
câble et l’unité de ventilation de la hotte. Voir le schéma
9C, page 5.
5. Placez le fil de connexion dans le coffret de fils. Voir le
schéma 10A, page 5.
6. Fixer le registre d’évacuation au Support du Couvercle du
Ventilateur en le glissant dans les fentes dans la même
direction que la flèche. Utiliser 1 vis autotaraudeuse de 4 x
8 mm de la QUINCAILLERIE D’INSTALLATION et serrer en
place. Voir le Schéma 10B, page 5.
7. Cet ensemble sera monté dans le découpage arrière
extérieur du registre dans des instructions ultérieures. Voir
GABARIT MURAL pour le reste de la procédures.

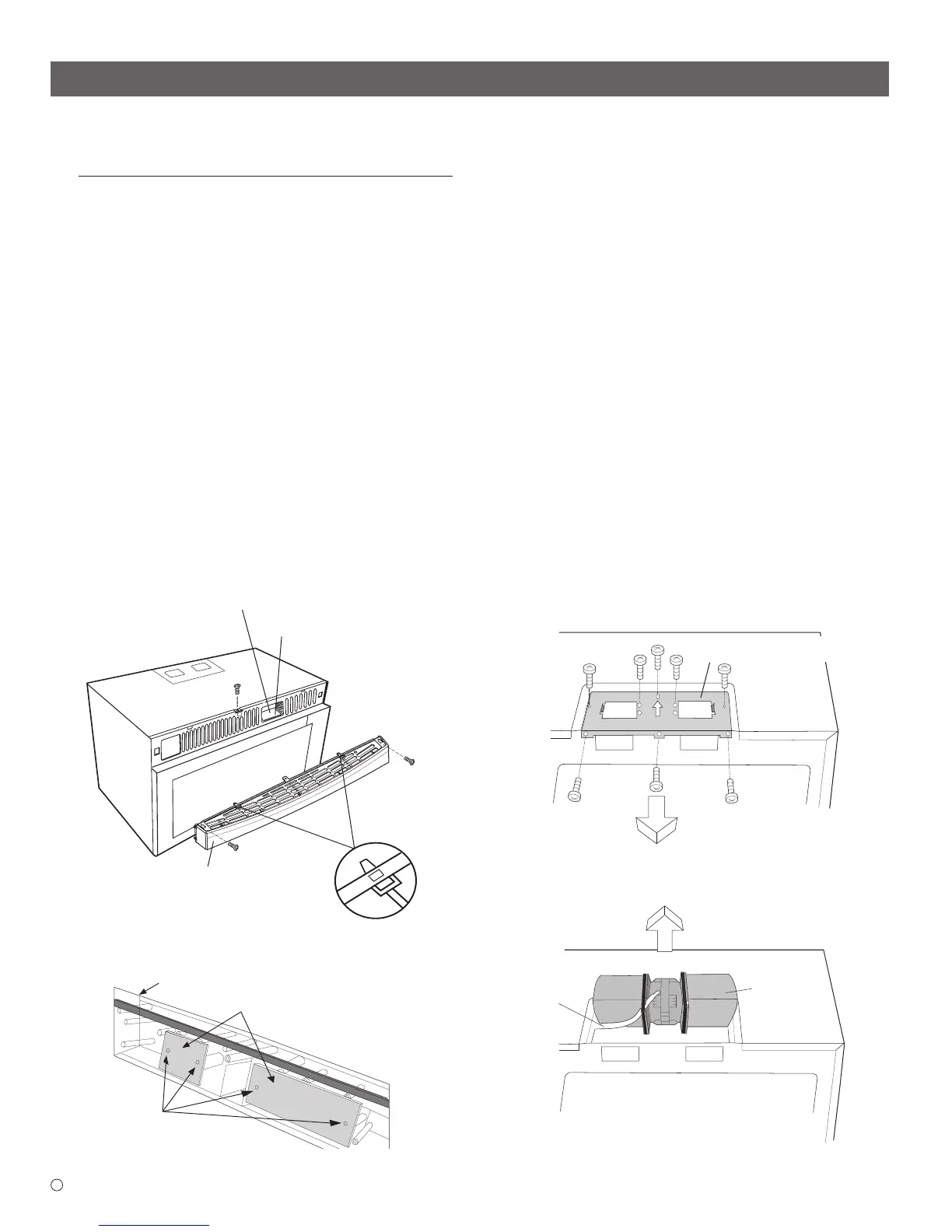

Protection de la Lampe du Four
Persiennes de la Hotte
Languette de Fixation
Supérieure
Schéma 6A
Filtres à Charbon
Languettes de
Fixation
Schéma 6B
Lampe du Four
Persiennes de la
Hotte (Intérieur)
Schéma 7
Schéma 8
Câble de
l’unité de
Ventilation
Unité de
Ventilation de
la Hotte
Support du Couvercle du Ventilateur
ORM A196 INST [USA&Canada] [03FRE4 E4ORM A196 INST [USA&Canada] [03FRE4 E4 9/14/10 4:42:09 PM9/14/10 4:42:09 PM

Frigidaire FGMV205KB Specifications

General

Style	Over-the-Range
Color	Black
Total Capacity	1.7 Cu. Ft.
Temperature Settings	-
Cooking Programms	Grill
Power Levels	9
Fan Speeds	2 Speed
Venting Type	Convertible
Special Features	Child Safety Lock
Accessories	Metal Rack
Max Power Consumption	1650 W
Microwave Power	1000 W
Grill Power	-
Convection Power	-
Voltage	120 V
Frequency	60 Hz
Current	15 A

Weight and Dimensions

Depth	16 3/4 in
Height	17 1/16 in
Width	29-15/16 in
Net Weight	69 Lbs
