Frigidaire FGMV205KB Installation Instructions

F
INSTRUCTIONS D’INSTALLATION
6
REMARQUE: CE FOUR DOIT ÊTRE FIXÉ À AU MOINS UN POTEAU MURAL.
PLAQUE DE FIXATION
1. Séparez les 4 boulons à ailettes, emballés avec le MATÉRIEL
d’INSTALLATION, des écrous à ailettes.
2.
IMPORTANT
Utilisez le gabarit de montage fourni
ainsi que les vis à bois pour monter la plaque de fixation
sur le ou les montants. Utilisez ensuite les boulons à
ailettes pour monter la plaque de fixation en utilisant les
orifices A, B, C et D, SAUF SI CES ORIFICES TOMBENT
SUR LES MONTANTS. Insérez un boulon où il y a lieu
en A, B, C ou D (correspondant aux orifices du gabarit
mural), puis vissez les ailettes articulées (voir le Schéma
15). Reportez-vous aux instructions du gabarit mural.
3. Placez la plaque de fi xation avec les boulons à ailettes sur
le mur et insérez les boulons à ailettes avec leurs écrous
dans les trous dans le mur, les ailettes refermées. Voir le
schéma 16. Employez les vis à bois pour fi xer la plaque de
fi xation aux poteaux muraux.
REMARQUE: Avant d’insérer les boulons, veillez à laisser
un espace supérieur à l’épaisseur du mur entre la plaque
de fi xation et l’extrémité des écrous à ailettes (en position
fermée). Si vous ne laissez pas assez d’espace, l’écrou à
ailettes ne pourra pas s’ouvrir de l’autre côté du mur. En
outre, une fois que les ailettes sont ouvertes, on ne peut plus
enlever le boulon du mur, il faut donc veiller à ce que boulons
à ailettes soient dans la bonne position avant de les insérer.
4. Alignez soigneusement la plaque de fixation et tenez-la en
place pendant que vous serrez les boulons à ailettes. Tirez
les boulons à ailettes vers vous et vissez dans le sens des
aiguilles d’une montre. Voir le schéma 17.

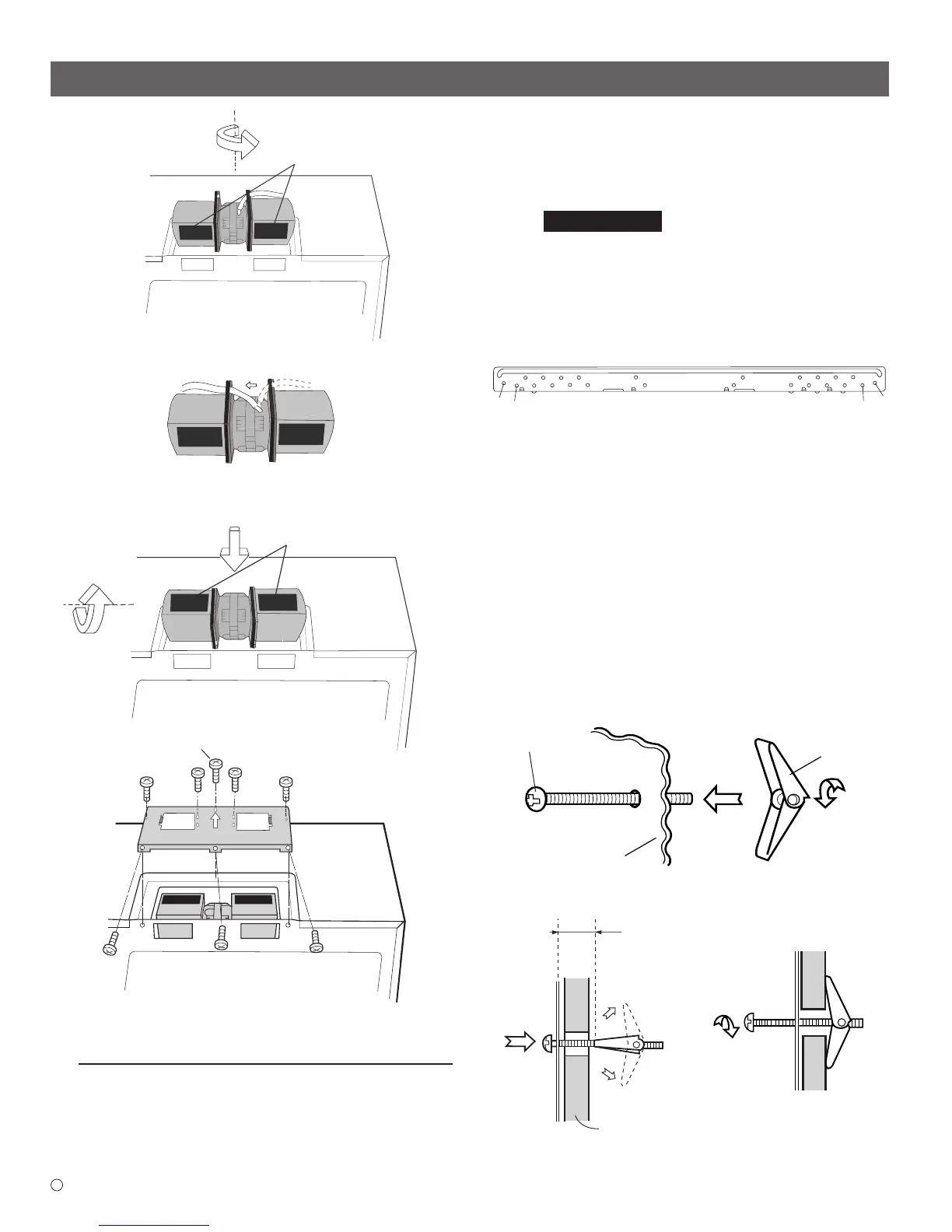

Schéma 15
Boulon
Ailettes
Plaque de Fixation
Espace supérieur
à l’épaisseur
du mur
Schéma 16
Schéma 17
Mur
9 INSTALLATION DE FOUR
CE FOUR NE PEUT ÊTRE INSTALLÉ CONVENABLEMENT QUE SI L
‚
ON
SE RÉFÈRE AUX INSTRUCTIONS DE MONTAGE QUI SE TROUVENT SUR
LES DEUX GABARITS.
L
‚
ÉTAPE SUIVANTE EST DE LIRE ET DE SUIVRE LES RENSEIGNEMENTS
DE MONTAGE QUI SE TROUVENT SUR LES GABARITS D
‚
ARMOIRE
SUPÉRIEURE ET DE MUR.
(B)
Schéma 14
(A) Tournez 90°
Schéma 13
Ouvertures pour Pales du Ventilateur
SUITABLE FOR USE ABOVE GAS OR ELECTRICAL
COOKING EQUIPMENT 36 INCHES OR LESS WIDE
WARNING TO REDUCE THE RISK OF FIRE AND
ELECTRICAL SHOCK,INSTALL AT LEAST 13-3/16 INCHES
ABOVE A RANGE (OR COOK TOP)
A
C
D
B
Modifi ez la position du fi l et placez-le dans l’orifi ce gauche
Schéma 12B
Schéma 12C
Ouvertures pour Pales
du Ventilateur
Tournez 180°
(B) (A)
(A)
ORM A196 INST [USA&Canada] [03FRE6 E6ORM A196 INST [USA&Canada] [03FRE6 E6 9/24/10 11:23:28 AM9/24/10 11:23:28 AM

Frigidaire FGMV205KB Specifications

General

Style	Over-the-Range
Color	Black
Total Capacity	1.7 Cu. Ft.
Temperature Settings	-
Cooking Programms	Grill
Power Levels	9
Fan Speeds	2 Speed
Venting Type	Convertible
Special Features	Child Safety Lock
Accessories	Metal Rack
Max Power Consumption	1650 W
Microwave Power	1000 W
Grill Power	-
Convection Power	-
Voltage	120 V
Frequency	60 Hz
Current	15 A

Weight and Dimensions

Depth	16 3/4 in
Height	17 1/16 in
Width	29-15/16 in
Net Weight	69 Lbs
