Frigidaire FGMV205KB Installation Instructions

F
INSTRUCTIONS D’INSTALLATION
3
5 OUTILS RECOMMANDÉS POUR
L
‚
INSTALLATION
• Tournevis Phillips
• Perceuse électrique
• Forets de
1
/2",
5
/8" et
3
/32" (13 – 16 – 8 mm)
• Mèche à bois de 1
1
/2" (38 mm) ou coupe-trou dans métal
(si un coffret métallique est utilisé)
• Scie pour couper l’ouverture d’évacuation (s’il y a lieu)
• Toile de protection pour le produit et la cuisinière
(vous pouvez aussi réutiliser le carton d’emballage)
• Ciseaux
• Crayon
• Mètre
• Bande autocollante

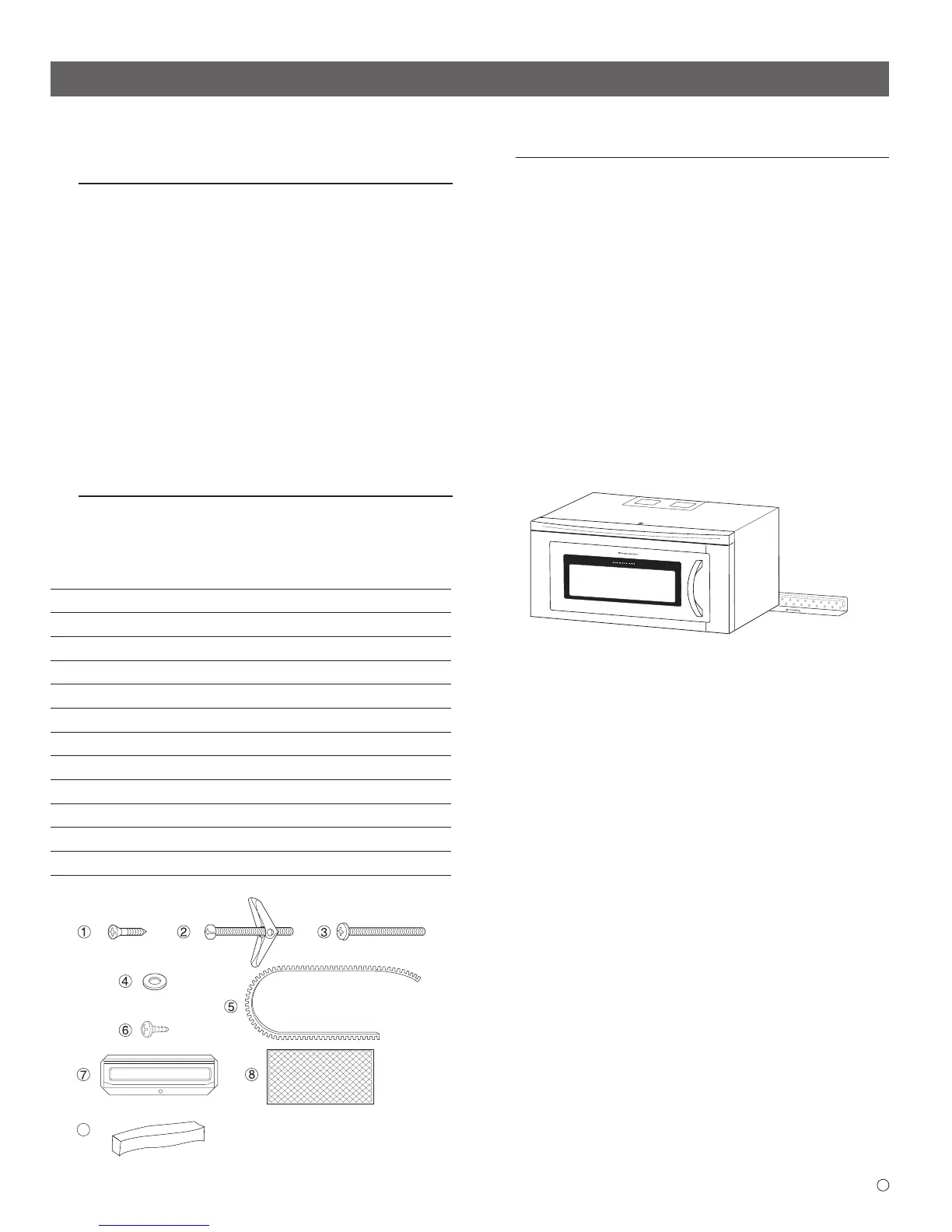

6 MATÉRIEL D’INSTALLATION
Les articles de quincaillerie du matériel d’installation
➀
à
➅
sont emballés dans un petit sac. L’ensemble de ces pièces est
contenu dans un sachet placé sous le four.
Référence Description Quantité
➀
Vis à bois 5 x 35 mm
6
➁
Boulon à ailettes
3
/16 po
4
➂
Vis de coffret supérieur 5 x 93 mm
2
➃
Rondelle plate diamètre 30 mm
2
➄
Passe-fi ls
1
➅
Vis autotaraudeuse 4 x 8 mm
4
➆
Ensemble registre d’évacuation
1
➇
Filtres à graisse
2
➈
Coussinet arrière
1
a
Instructions d’installation
316902446
1
s
Gabarit pour le plafond
316902447
1
d
Gabarit pour le mur
316902448
1
9
7 PRÉPARATION DU FOUR
1. Ouvrez le fond du carton, basculez les rabats en arrière
et basculez le four pour le déposer sur la cale en mousse
plastique. Ôtez le carton et sortez tous les emballages de
protection, les Instructions d’installation, le gabarit mural,
le gabarit de plafond, le plateau tournant et son support.
Cependant, N’ENLEVEZ PAS LE CACHE DU GUIDE
D’ONDES qui est situé sur le haut de la cavité du four.
CONSERVEZ LE CARTON QUI PEUT VOUS FACILITER
L’INSTALLATION.
2. VÉRIFIEZ LE FOUR.
Cherchez des dommages éventuels sur le four, comme
un mauvais salignement ou une torsion de la porte,
des dommages au niveau des joints ou des surfaces
d’étanchéité, des cassures ou desserrages de charnières
ou de verrouillage, des entailles dans la cavité ou sur la
porte. Si vous trouvez un quelconque dommage, ne faites
pas fonctionner le four et contactez votre revendeur ou UN
SERVICE AGRÉÉ DE DÉPANNAGE ELECTROLUX.
Schéma 4
Pièces montrées à des échelles différentes.
Schéma 5
Plaque de fi xation
À employer avec les armoires métalliques.
Placez autour de l’ouverture pour cordon
d’alimentation. Coupez à la taille voulue.
ORM A196 INST [USA&Canada] [03FRE3 E3ORM A196 INST [USA&Canada] [03FRE3 E3 9/24/10 11:23:27 AM9/24/10 11:23:27 AM

Frigidaire FGMV205KB Specifications

General

Style	Over-the-Range
Color	Black
Total Capacity	1.7 Cu. Ft.
Temperature Settings	-
Cooking Programms	Grill
Power Levels	9
Fan Speeds	2 Speed
Venting Type	Convertible
Special Features	Child Safety Lock
Accessories	Metal Rack
Max Power Consumption	1650 W
Microwave Power	1000 W
Grill Power	-
Convection Power	-
Voltage	120 V
Frequency	60 Hz
Current	15 A

Weight and Dimensions

Depth	16 3/4 in
Height	17 1/16 in
Width	29-15/16 in
Net Weight	69 Lbs
