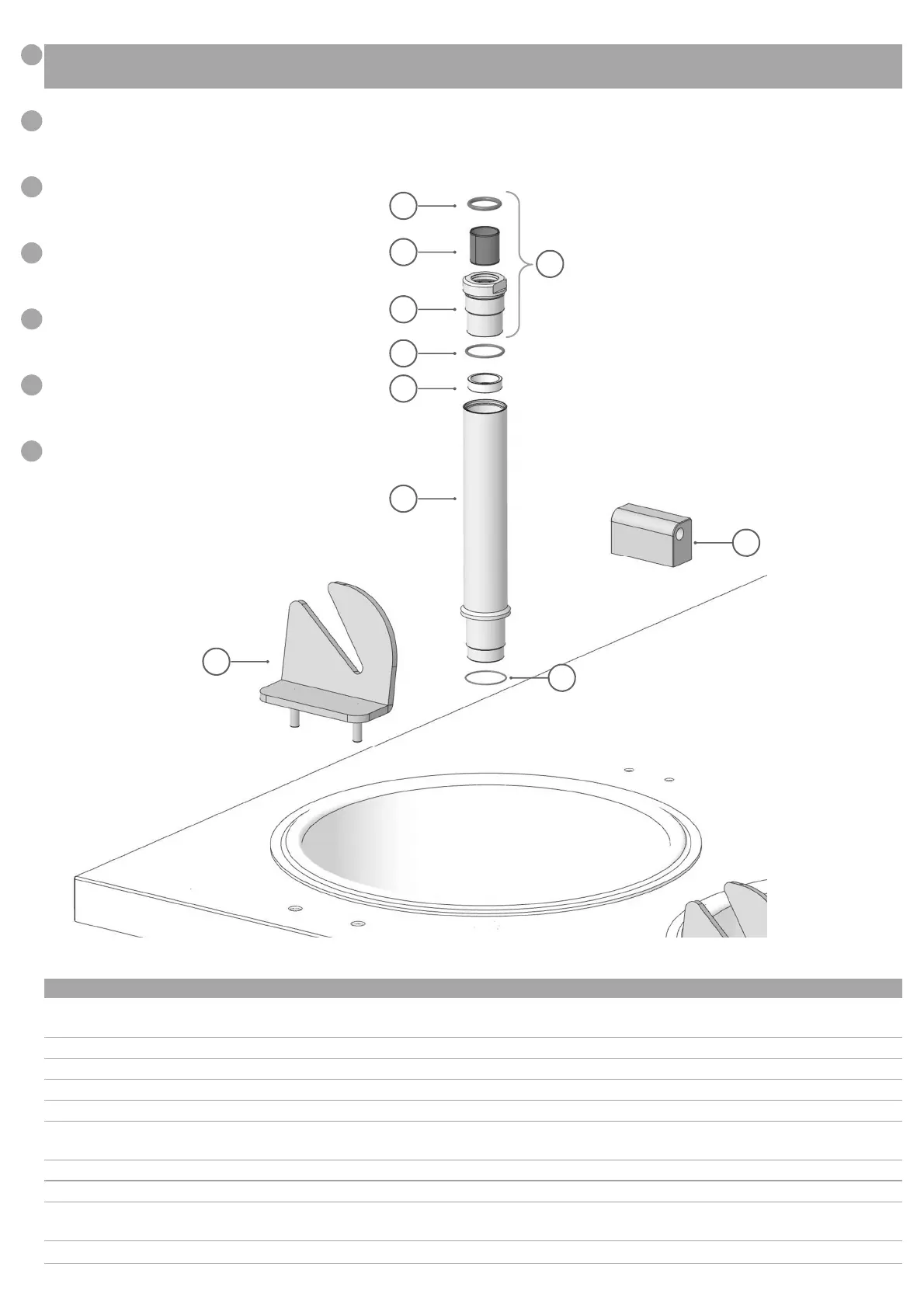

TAV 05 : (GX2, GX4) Albero di trasmissione, componenti piano ● Drive Shaft, ● Arbre de trasmission, composants du plan ●
Antriebswelle, Bestandteile des Plans ● Eje de transmision, componentes del plan
N. COD. DESCRIZIONE DESCRIPTION DESCRIPTION BESCHREIBUNBG DESCRIPTION
1 Z67.42008
Assieme porta
bronzina
Bearing Assy
Supporte de roule-
ment
Lagerhalter
Soporte de
rodamiento
2 P10.072 OR 3068 OR 3068 OR 3068 OR 3068 OR 3068
3 A11.42009 Bronzina Bushing Douille Durchführungen Buje
4 L21.41892 Sede bronzina Bushing Housing Logement Douille Buchsengehäuse Asiento del buje
5 P10.067 OR 2087 OR 2087 OR 2087 OR 2087 OR 2087
6 L21.42251 Fermo bronzina Stop for Bushing Arrête pour Douille
Halt für die
Buchse
Parada para buje
7 L21.41891 Canotto Shaft Housing Carter d'arbre Wellengehäuse Carcasa del eje
8 P02.42007 ORM 0250-10 ORM 0250-10 ORM 0250-10 ORM 0250-10 ORM 0250-10
9 A04.42000 Supporto paletta Spatola Support Soutien spatola
Unterstützung pro
Spatola
Apoyo espátula
10 B60.42043 Cerniera Hinge Charnière Scharnier Bisagra
2
3
4
5
6
7
9
8
10
1
