FRIGOMAT GX4Kompact, GX6, GX8 M04.42026 R.2019.05.30 3
FR

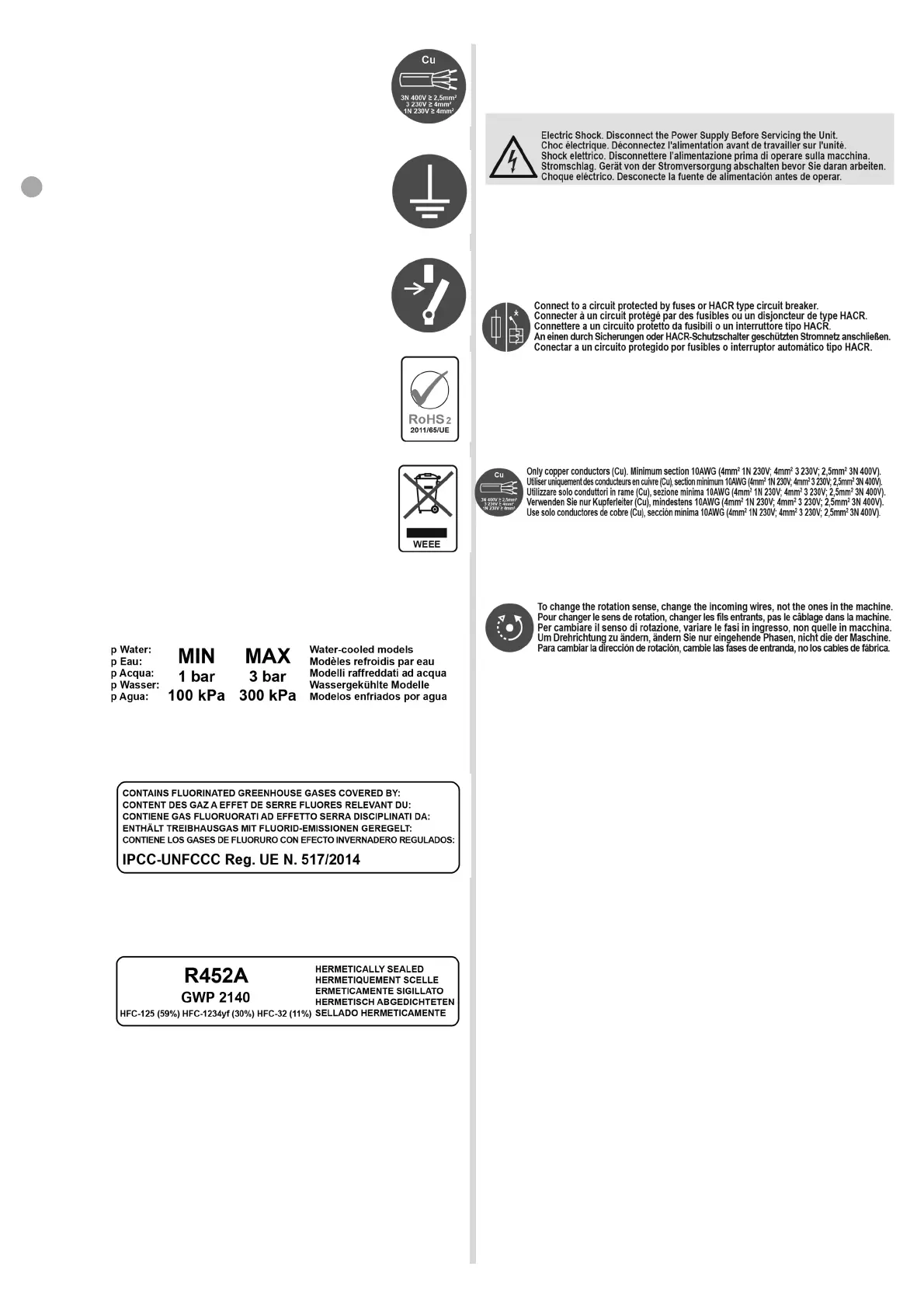

Etiquette: utilisation du cordon d'alimentation ayant les
caractéristiques indiquées (fig.I/09)
L'étiquette indique les caractéristiques que devrait avoir le
cordon d'alimentation s'il est remplacé.
Etiquette: connexion à la terre (fig.I/10)
La machine doit être connectée à un système de mise à la
terre. Assurez-vous que le système de mise à la terre auquel
la teinture est connectée est conforme aux normes et en
parfait état de fonctionnement.
Etiquette: obligation de débrancher la machine avant de
procéder à des travaux d’entretien / réparation (fig.I/11)
Toute opération de maintenance ou de réparation de la ma-
chine doit être effectuée avec un circuit électrique décon-
necté.
Etiquette: machine compatible Rohs2 (fig.I/12)
Etiquette: machine conforme aux normes WEEE (fig.I/13)
En cas de mise hors service, éliminez la machine confor-
mément à la réglementation en vigueur dans le pays où elle
est installée.
Etiquette: valeurs admises pression d'eau (modèles d'eau) (fig.I/14)
Indiquer les valeurs de pression minimale et maximale admissibles
Etiquette: contient des gaz régulés (fig.I/15)
Spécification de gaz contenue dans le circuit de réfrigérant hermétiquement
scellé.
Etiquette: gaz réfrigérant spécifique (fig.I / 16)
Utilisez uniquement le gaz indiqué sur l'étiquette
4.2 Etiquettes boîte électrique
Etiquette: danger de haute tension à l'intérieur (fig.I/17)
Risque d'électrocution; débranchez l'alimentation avant d'utiliser la machine.
Etiquette: obligation d’insertion de protection électrique (fig.I /18)
La ligne d'alimentation de la machine doit être protégée par un disjoncteur
ou des fusibles automatiques, conformément à la réglementation en vigueur
dans le pays où elle est installée.
Etiquette: utilisation du cordon d'alimentation ayant les caractéristi-
ques indiquées (fig.I/19)
L'étiquette indique les caractéristiques que devrait avoir le cordon d'alimen-
tation s'il est remplacé.
Etiquette: sens de rotation correct (fig.I/20)
L'étiquette indique comment inverser le sens de rotation dans les machines
triphasées.
5 DISPOSITIFS DE SÉCURITÉ
La machine est équipée avec les suivants dispositifs de sécurité:
Dispositif de sécurité anti-cisaillement :
Réalisé au moyen d’un circuit de sécurité conforme à la directive européen-
ne, il se déclenche lors de l’ouverture du couvercle, en commutant temporai-
rement la machine en état d’ARRÊT.
Dispositif de sécurité de surchauffe des moteurs des agitateurs :
Réalisé au moyen d’un relais thermique à réinitialisation automatique ; ils
protègent le fonctionnement des moteurs des agitateurs de la machine con-
tre les surcharges.
Dispositif de sécurité des moteurs du compresseur hermétique :
Réalisé au moyen de capteurs thermo-ampérométriques à réinitialisation
automatique, ils protègent le fonctionnement des moteurs des compres-
seurs de la machine contre les surcharges. L’intervention de la protection ne
détermine l’arrêt temporaire que du moteur du compresseur.
Dispositif de sécurité de surpression du circuit frigorifique :
réalisé au moyen de pressostats de sécurité approuvés à réinitialisation
automatique ; ils protègent l’intégrité des circuits frigorifiques contre la sur-
pression.
Protection contre le court-circuits des appareils auxiliaires :
Réalisé au moyen de fusibles qui interviennent en cas de cour-circuit sur
l’alimentation auxiliaire.
Court-circuit de sécurité SELV :
Les tableaux de commande sont alimentés en basse pression par un tran-
sformateur de sécurité approuvé à double isolation, protégé par des fusibles
contre le court-circuit.
fig.I/09
fig.I/17
fig.I/10
fig.I/11
fig.I/12
fig.I/13
fig.I/14
fig.I/15
fig.I/16
fig.I/18
fig.I/19
fig.I/20
