FRIGOMAT GX4Kompact, GX6, GX8 M04.42026 R.2019.05.30 5
FR
4.2 Connexion électrique
Chaque machine doit être connectée à une ligne électrique dédiée avec une
puissance adéquate, conforme et en parfait état de fonctionnement.
Vérifier l’exacte correspondance entre la tension et la puissance du réseau
d’alimentation par rapport aux valeurs indiquées sur la plaque des données.
Brancher la machine à l’installation électrique d’alimentation, installer, en
amont de la machine, un interrupteur omnipolaire avec une ouverture des
contacts égale à 3 mm de puissance, avec un système de protection par
fusible ou par magnéto-thermique. Utiliser une prise de sécurité du type
approuvé pour permettre la connexion et la déconnexion seulement à circuit
ouvert.
Le cordon électrique doit être bien tendu, en évitant toute torsion et chevau-
chement, il ne doit pas être exposé à d’éventuels chocs ou altérations, il ne
doit pas être à proximité de liquides ou de l’eau et des sources de chaleur, il
ne doit présenter aucun dommage, dans le cas contraire, le faire remplacer
par un personnel qualifié avant de brancher la machine au réseau avec un
autre cordon de section appropriée et de type H07RN-F.
La machine doit être correctement connectée à un système de
mise à la terre; assurez-vous que le système de mise à la terre
auquel la machine est connectée est conforme aux normes et en
parfait état de fonctionnement. L'absence de telles exigences peut
causer des dommages physiques par choc électrique.
Le cas échéant, effectuer une liaison équipotentielle en utilisant la
vis située dans la partie arrière de la machine, sous le bâti, e
marquée par le symbole illustré sur la figure ci-contre (fig.II/2).
Les machines triphasées sont alimentées par une ligne triphasée
+ neutre: ne jamais connectez les lignes de phase au neutre. Le
fabricant décline toute responsabilité pour les dommages à la
machine résultant de cette défaillance.
4.3 Gaz réfrigérant
Cette machine contient des gaz à effet de serre réfrigérants (F-Gas) pour la
réfrigération, contenus dans un circuit hermétiquement fermé.
Le type de gaz, la quantité et la valeur du PRP sont indiqués sur les étiquet-
tes correspondantes apposées sur la machine, indiquées au chap. I-4 de ce
manuel.
Bien que le gaz utilisé soit généralement non toxique et ininflammable, cha-
que gaz sous pression est potentiellement dangereux et doit être manipulé
avec précaution.
Le réfrigérant liquide pulvérisé sur la peau peut endommager les tissus.
Utilisez une protection pour la peau et les yeux.
Si le réfrigérant a causé une brûlure mineure, rincez immédiatement la zone
à l’eau douce.
Si la brûlure est plus grave, appliquez de la glace et contactez immédiate-
ment un médecin.
5 CONTROLES OPERATIONNELS
Ces opérations doivent être effectuées uniquement et exclusivement par un
personnel qualifié agréé par le constructeur.
5.1 Sens de rotation des moteurs des agitateurs.
La vérification suivante doit être effectuée lors de la première mise en servi-
ce et chaque fois que la fiche est connectée à une nouvelle prise.
Mettre la machine sous tension, appuyer sur la touche AGITATION/P de
chaque groupe et contrôler que le sens de rotation des agitateurs soit anti-
horaire. Dans le cas contraire, échanger les phases dans la fiche. Pour
relier correctement les phases, couper le courant et inverser les deux fils de
phase dans la fiche .
L’utilisation de la machine avec un sens de rotation des mo-
teurs erroné entraîne une forte baisse du rendement général et
l’usure précoce des racleurs.
5.2 Pression de condensation
La vérification suivante doit être effectuée lors de la première mise en servi-
ce et chaque fois que les tuyaux de chargement et de déchargement sont
raccordés à une conduite d’eau différente.
Avec la machine en production, après quelques instants, l’eau de condensa-
tion doit sortir régulièrement de l’extrémité du tube d’évacuation, à une tem-
pérature d’environ 32 °C - 35 °C (90 °F - 95 °F).
Dans le cas contraire, il faut régler la vanne
pressostatique indiquée dans la figure.
(fig.II/03).

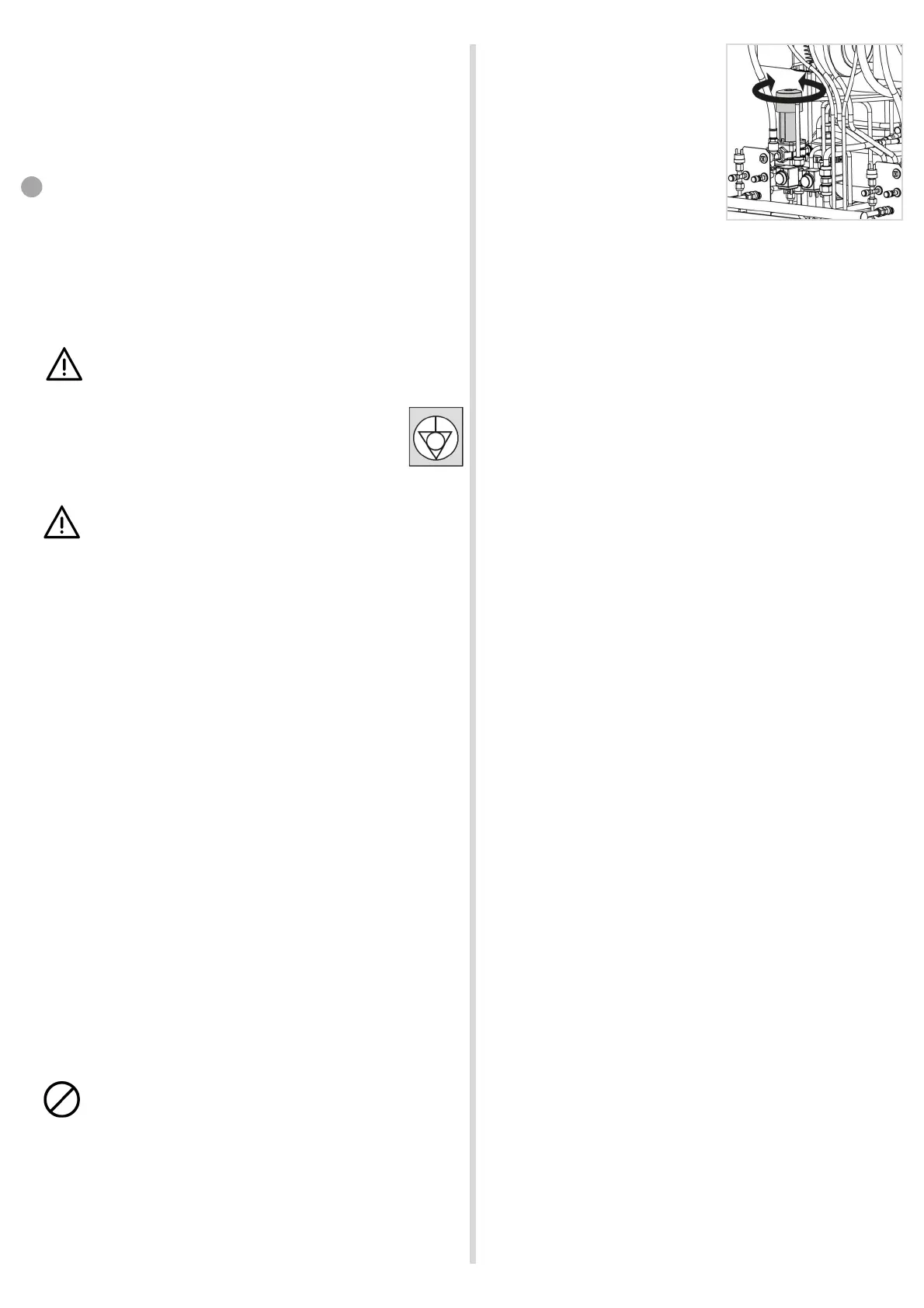

fig.II/02
fig.II/03
