Frigomat GX4 Kompact - Page 76

FRIGOMAT GX4Kompact, GX6, GX8 M04.42026 R.2019.05.30 xx
EN
IT
FR

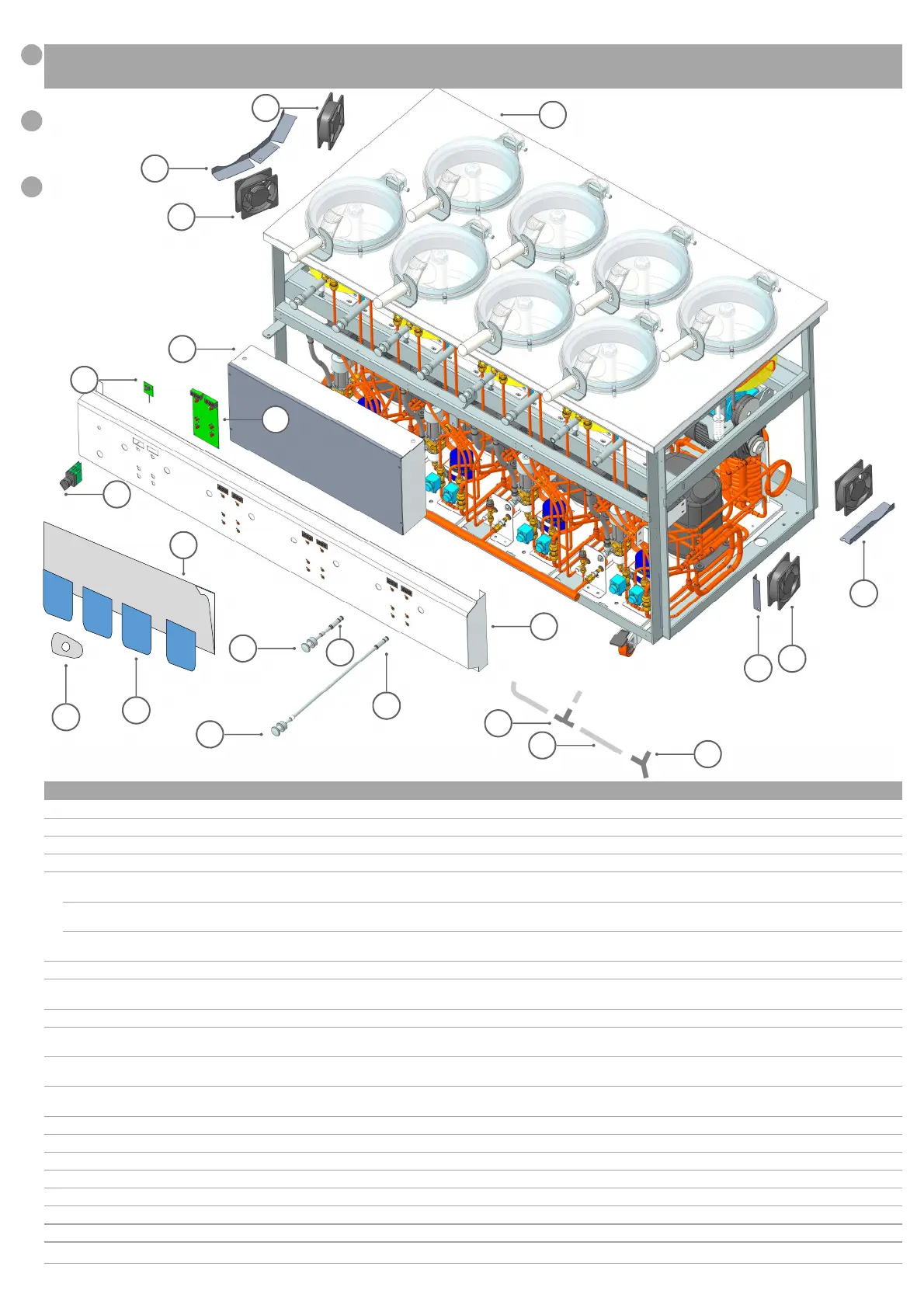

TAV 16 : (GX8) Componenti impianto elettrico, Scarico acqua ● Electrical system components, water discharge ● Composants du système
électrique, décharge d'eau ● Komponenten der elektrischen Anlage, Wasserabfluss ● Componentes del sistema eléctrico, descarga
de agua
N. COD. DESCRIZIONE DESCRIPTION DESCRIPTION BESCHREIBUNBG DESCRIPTION
1 Z56.43158 Isolamento Barrel Assy Evaporateur Verdampfer Evaporador
2 A04.43327 Supporto Tipo A Support Type A Support Type A Support für Typ A Soporte tipo A
3 B01.340 Ventilatore Fan Motor Ventilateur Fan Fan
4 A04.43328 Supporto Tipo B Support Type B Support Type B Support für Typ B Soporte tipo B
5
Z94.43018
Box elettrico
400/50/3
Electrical Box
400/50/3
Pann. Électrique
400/50/3
Elektrokasten
400/50/3
Caja electrica
400/50/3
Z94.43188
Box elettrico
220/60/3
Electrical Box
220/60/3
Pann. Électrique
220/60/3
Elektrokasten
220/60/3
Caja electrica
220/60/3
Z94.43189
Box elettrico
380/60/3
Electrical Box
380/60/3
Pann. Électrique
380/60/3
Elektrokasten
380/60/3
Caja electrica
380/60/3
6 D05.172 Pulsante Pushbutton Bouton Taste Botón
7 E15.42356
Scheda elettronica
programmata
Electronic card
programmed
Carte électronique
programmée
Elektronische
Karte programm.
Tarjeta electrónica
programada
8 Z07.42023 Interruttore Switch Interrupteur Schalter Conmutador
9 A02.43200
Pannello Ant.
Superiore
Upper Front Panel
Panneau avant
supérieur
Obere Frontplatte
Panel frontal
superior
10 B50.43164
Tappo scarico
corto
Short Drain Plug
Bouchon de
vidange court
Ablassschraube
kurz
Tapón de drenaje
corto
11 B50.43166
Tappo scarico
lungo
Long Drain Plug
Bouchon de
vidange long
Lange
Ablassschraube
Tapón de drenaje
largo
12 R06.025 Raccordo a “T” “T” Fitting Raccord en “T” T-Stück T-conjunta
13 T10.087 Tubo silicone Silicone Tube Tube de silicone Silikonschlauch Tubo de silicona
14 P24.42013 Raccordo a “Y” “Y” Fitting Raccord en “Y” Y-Stück Y-conjunta
15 A04.43329 Supporto Tipo C Support Type C Support Type C Support für Typ C Soporte tipo C
16 P02.40444 O-Ring O-Ring O-Ring O-Ring O-Ring
17 M02.43174 Etichetta comandi Command label Étiquette de commande Befehlsbezeichnung Etiqueta de comando
18 M02.42354 Etichetta pulsantiera button label étiquette du bouton Tastenbeschriftung etiqueta de botón
19 M02.42389 Etichetta CN CN label Étiquette CN CN Label Etiqueta CN
2
1
3
3
3
4
17
15
5
6
7
8
9
10
11
14
12
13
16
16
19
18
