Optie vloermon-
tage
(1) Voet
(2) Steunen
(3) Vulringen
(4) Bouten 2,9 x 13
Optie: wegrijbe-
veiliging
De optie wegrijbeveiliging kan voor het aansturen van alarminstallaties worden gebruikt,
die een bepaalde functie in werking stellen zolang het laadapparaat is ingeschakeld.
Bijv.: Een relais voorkomt dat de motor kan worden gestart, waarvan de accu wordt
opgeladen.
Belangrijk! De optie “Wegrijbeveliging tweepolig met wisselcontact” mag nooit op twee
verschillende circuits worden aangesloten.
WAARSCHUWING! Gevaar van lichamelijk letsel en materiële schade door
losse, draaiende onderdelen. Bij werkzaamheden in de motorruimte van de
auto moet erop worden gelet, dat handen, haar, kledingstukken en laadkabels
niet met draaiende onderdelen zoals V-riemen, koelventilateurs, enz. in
aanraking kunnen komen.

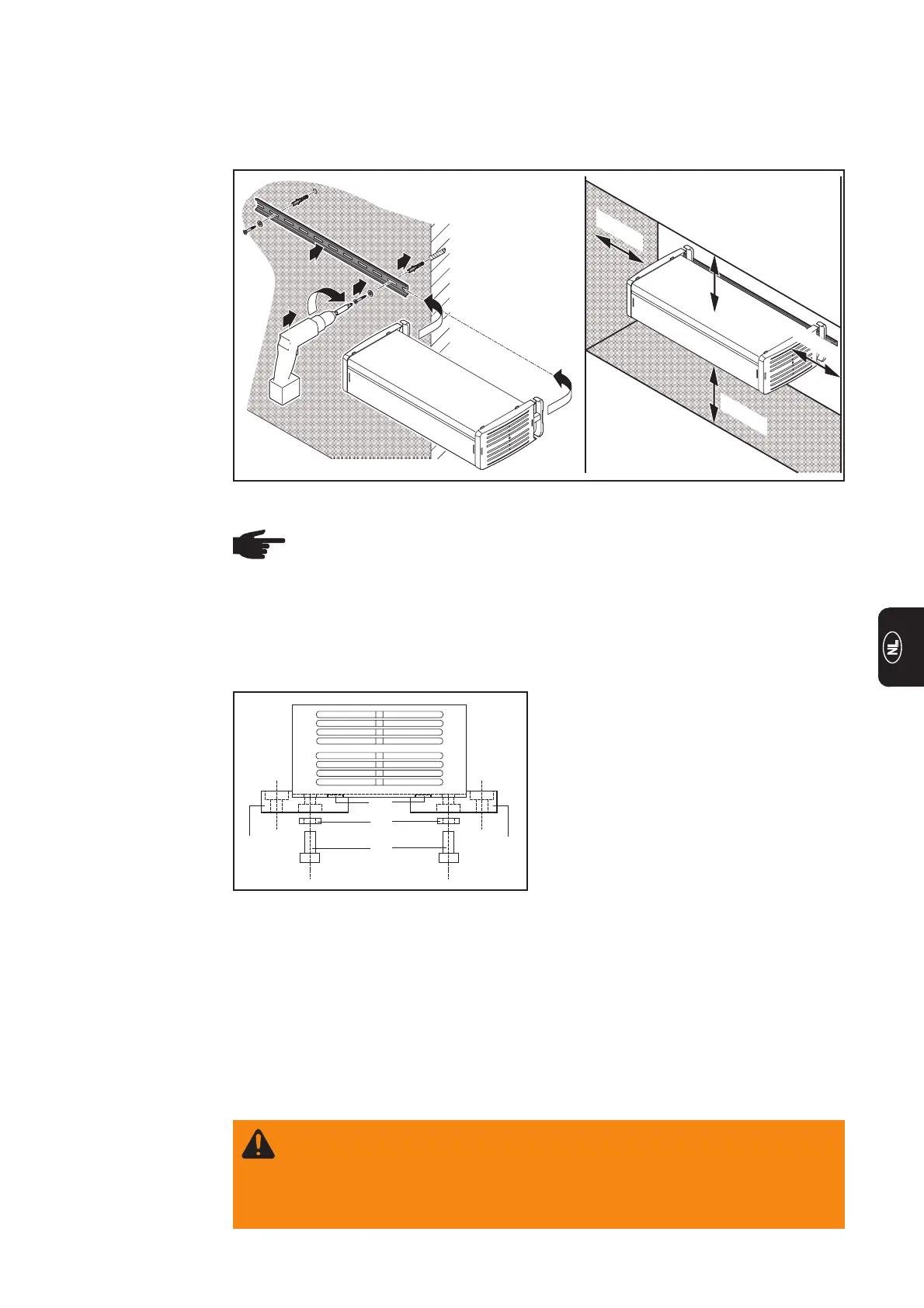

Wandmontage en minimale afstanden
1
3
5
4
5
2
> 30mm
> 30mm
> 15mm
> 15mm
Laadapparaat met de als extra verkrijgbare
muursteun (rail TS 35, EN 50022)
ATTENTIE! Let bij bevestiging tegen de muur op het gewicht van het apparaat.
De steun mag alleen op een hiervoor geschikte muur worden bevestigd met
pluggen en schroeven.
Belangrijk! Neem de minimale afstanden voor ventilatie in acht. Zorg voor voldoende
toevoer van buitenlucht.
Minimale afstanden
Montage tegen
de muur
(3)
(4)(1)
(1)
(2)
Afb. 3 Optie vloermontage
