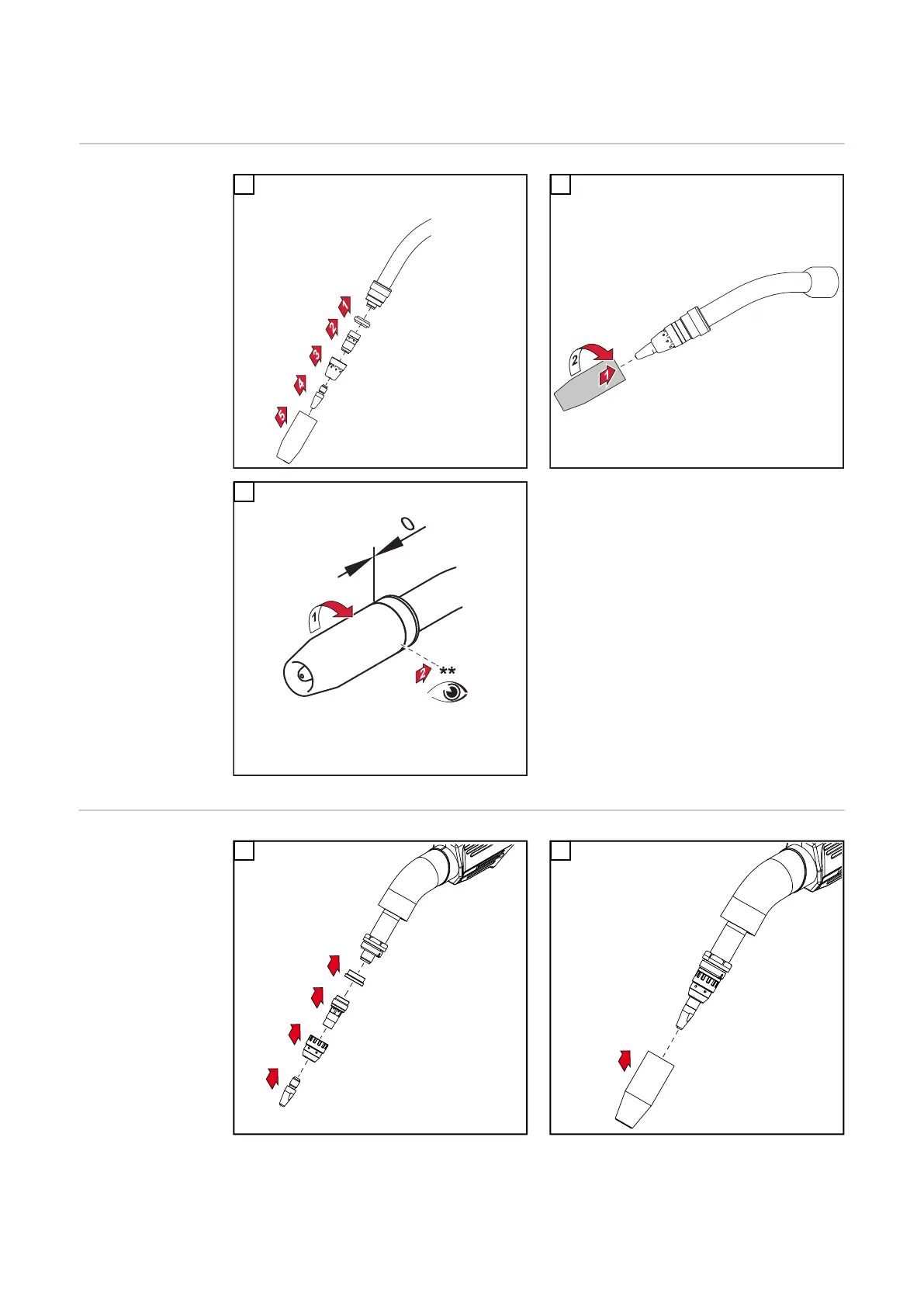

Verschleißteile am Brennerkörper montieren

MTG d, MTW d -

Verschleißteile

am Bren-

nerkörper mon-

tieren

1 2

** Gasdüse bis auf Anschlag fest-

ziehen

MTG 400d K4,

MTW 500d K4 -

Verschleißteile

montieren
