33
DE
Beschreibung
Bedienpanel
Comfort
(Fortsetzung)
(1)(24)
(23)
(22)
(21) (20)
(19)
(18)
(17)(16)
(15)
(14)
(13)
(12)(11)
(10) (9)(8)
(7) (6)
(5)
(4)
(3)(2)
(19)

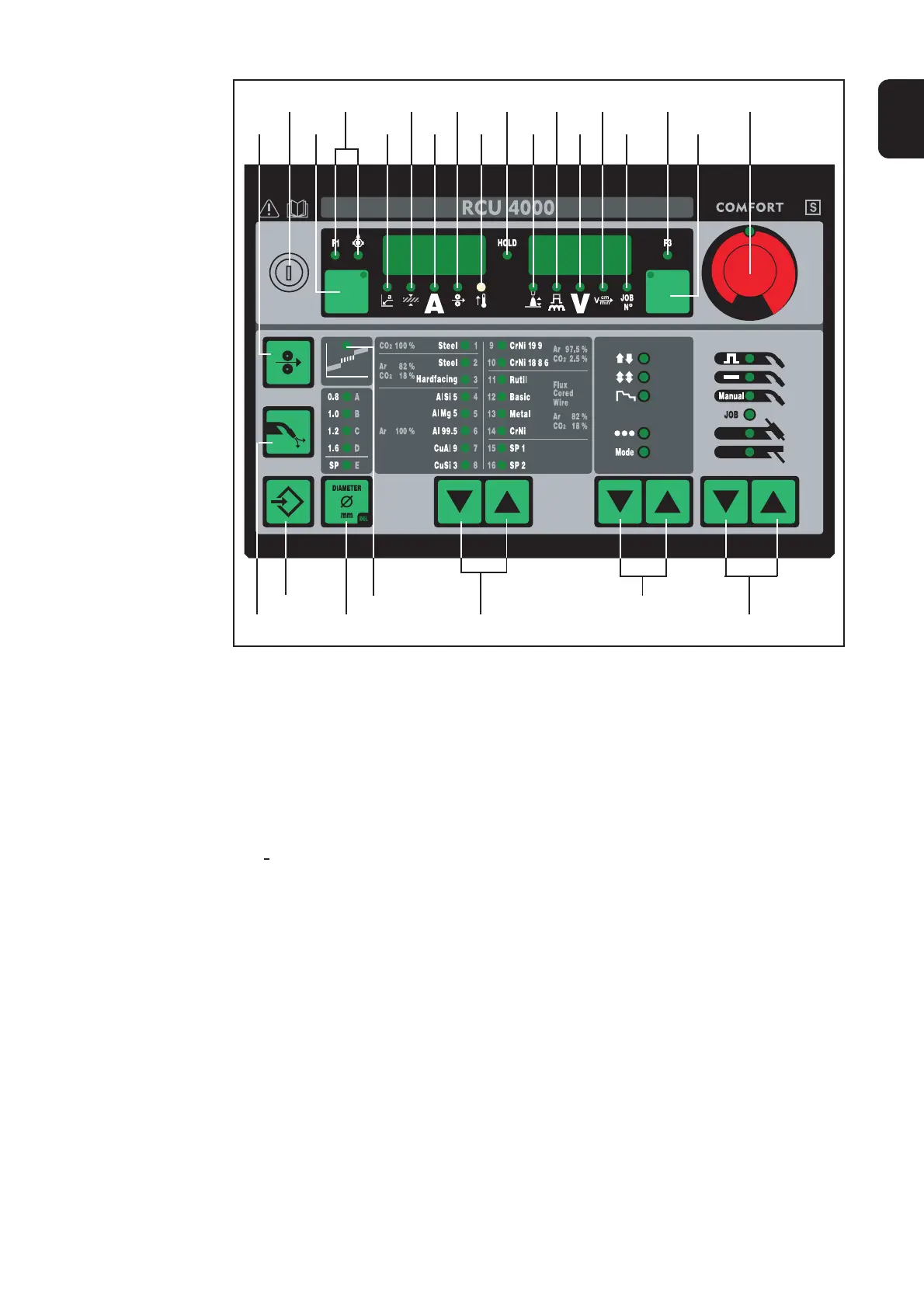

Abb.2 Bedienpanel Comfort
(1) Einstellrad ... zum Ändern von Parametern. Leuchtet die Anzeige am Einstellrad
kann der angewählte Parameter abgeändert werden.
(2) Taste Parameteranwahl ... zur Anwahl folgender Parameter
- a-Maß
- Blechdicke
- Schweißstrom
- Drahtgeschwindigkeit
- Anzeige F1
- Anzeige Stromaufnahme Drahtvorschubantrieb
Leuchtet die Anzeige an der Taste Parameteranwahl und am Einstellrad, kann der
angezeigte / angewählte Parameter mit dem Einstellrad abgeändert werden.
(3) Taste Parameteranwahl ... zur Anwahl folgender Parameter
- Lichtbogenlängenkorrektur
- Tropfenablöse- / Dynamikkorrektur
- Schweißspannung
- Schweißgeschwindigkeit
- Job N°
- Anzeige F3
Leuchtet die Anzeige an der Taste Parameteranwahl und am Einstellrad, kann der
angezeigte / angewählte Parameter mit dem Einstellrad abgeändert werden.
