8

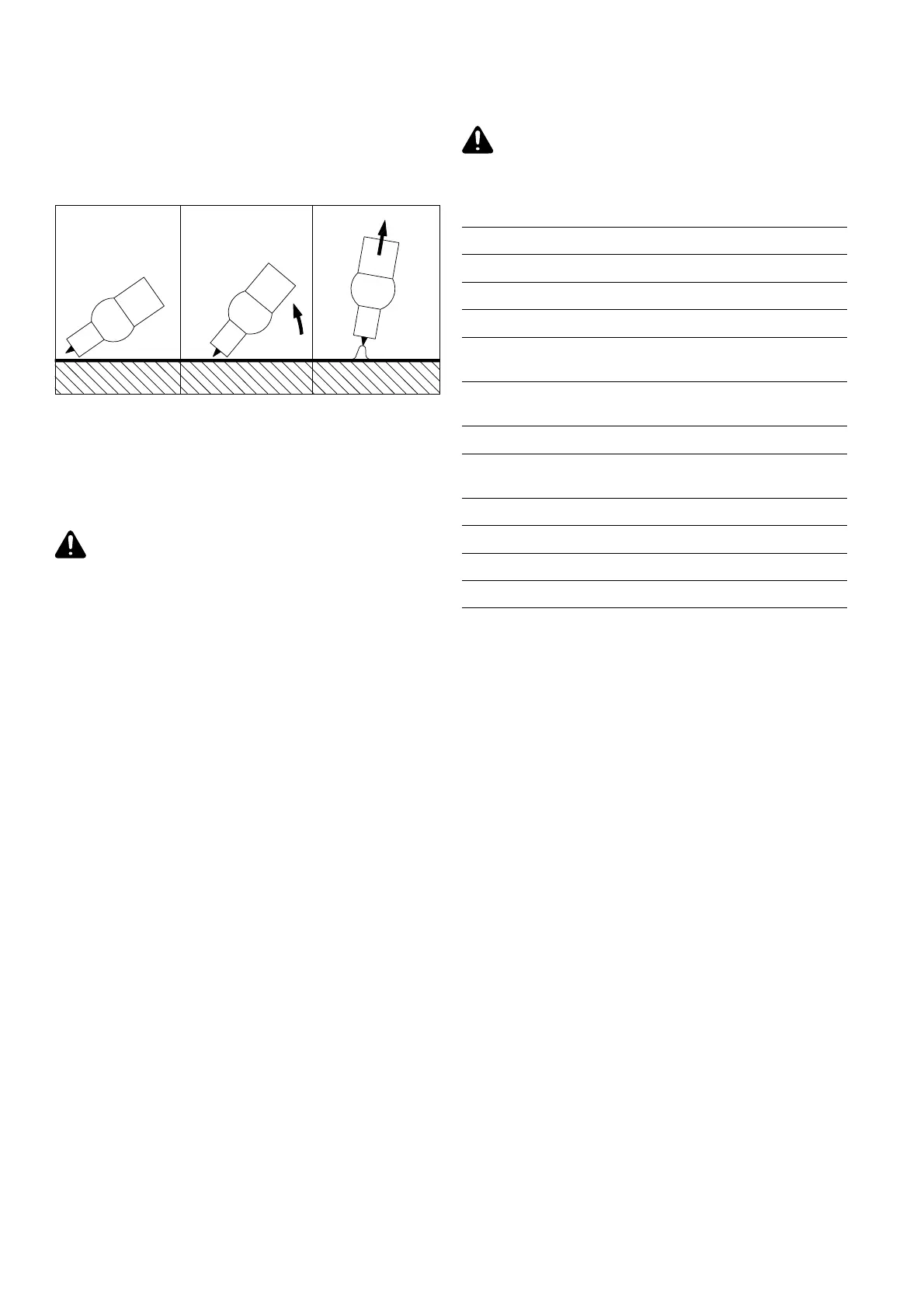

Abb.7 Brenneranstellung
a) Gasdüse aufsetzen b) Zünden durch
Werkstückberührung
c) Lichtbogen gezündet
TECHNISCHE DATEN
Achtung! Ist das Gerät für eine Sonderspannung ausgelegt, gelten
die Technischen Daten am Leistungsschild. Netzstecker, Netzzulei-
tung sowie deren Absicherung sind entsprechend auszulegen.
Netzspannung 230 V~, 50 - 60 Hz
Netzabsicherung 16 A träge
Cos phi (140 A) 0,99
Wirkungsgrad (bei 100 A) 87 %
Schweißstrombereich El - DC 5 - 140 A
Schweißstrom bei 10min / 40°C 35 % ED 140 A
10min / 40°C 100% ED 100 A
Scheinleistung bei 35 % ED 6,1 kVA
100% ED 3,8 kVA
Leerlaufspannung 93 V
Arbeitsspannung Elektrode 20,2 - 25,6 V
WIG 10,2 - 15,6 V
Schutzart IP 23
Kühlart AF
Isolationsklasse B
S, CE
PFLEGE UND WARTUNG
Achtung! Vor Öffnen des Schweißgerätes, Gerät abschalten, Netz-
stecker ziehen und ein Warnschild gegen Wiedereinschalten anbrin-
gen - gegebenenfalls Elkos entladen.
Um das Schweißgerät über Jahre hinweg einsatzbereit zu halten sind
folgende Punkte zu beachten:
- Sicherheitstechnische Inspektion laut vorgegebenen Intervallen durchfüh-
ren (siehe Kapitel „Sicherheitsvorschriften“)
- Je nach Aufstellort, aber mindestens zweimal jährlich, Geräteseitenteile
entfernen und das Schweißgerät mit trockener, reduzierter Druckluft
sauberblasen. Elektronische Bauteile nicht aus kurzer Entfernung anbla-
sen.
- Bei starkem Staubanfall die Kühlluftkanäle reinigen.
Hinweis! Um den Schweißvorgang zu unterbrechen einfach den Schweiß-
brenner vom Werkstück abheben, bis der Lichtbogen erlischt. Endkraterfül-
lung durch Stromabsenkung bzw. Gasschutz des Endkraters sind nicht
gegeben.
