12
Verbindungsschlauchpaket am Drahtvorschub montieren
- Netzschalter in Stellung „O“
- rechten Gehäusemantel des Drahtvorschubes entfernen
- Schlauchpaket durch Gehäusedurchführung legen
- Steuerstecker des Verbindungsschlauchpaketes (16-polig) seiten-
richtig anstecken
- Kabelschuh der Plusleitung mit zugehöriger Schraube und Beilag-
scheibe am Bolzen anschrauben
- Ausführung Fronius:
Schläuche für Wasservor- und rücklauf farbrichtig an den Schläuchen
des Brenner-Zentralanschlusses anschließen
- Ausführung Fronius F++ / Dinse / Euroconnector:
- Blindabdeckungen an den Durchführungen
entfernen
- Kunststoffmuttern an den Kupplungen der Schläuche für Wasservor-
und rücklauf abschrauben
- Kupplungen der Schläuche für Wasservor- und rücklauf durch die
Durchführungen
führen
- Kupplungen der Schläuche für Wasservor- und rücklauf mit Kunst-
stoffmuttern fixieren
- 6-Kantmutter des Gasschlauches auf Gasanschluß des Drahtvor-
schubgerätes aufschrauben und festziehen
- Gehäusemantel des Drahtvorschubgerätes anbringen

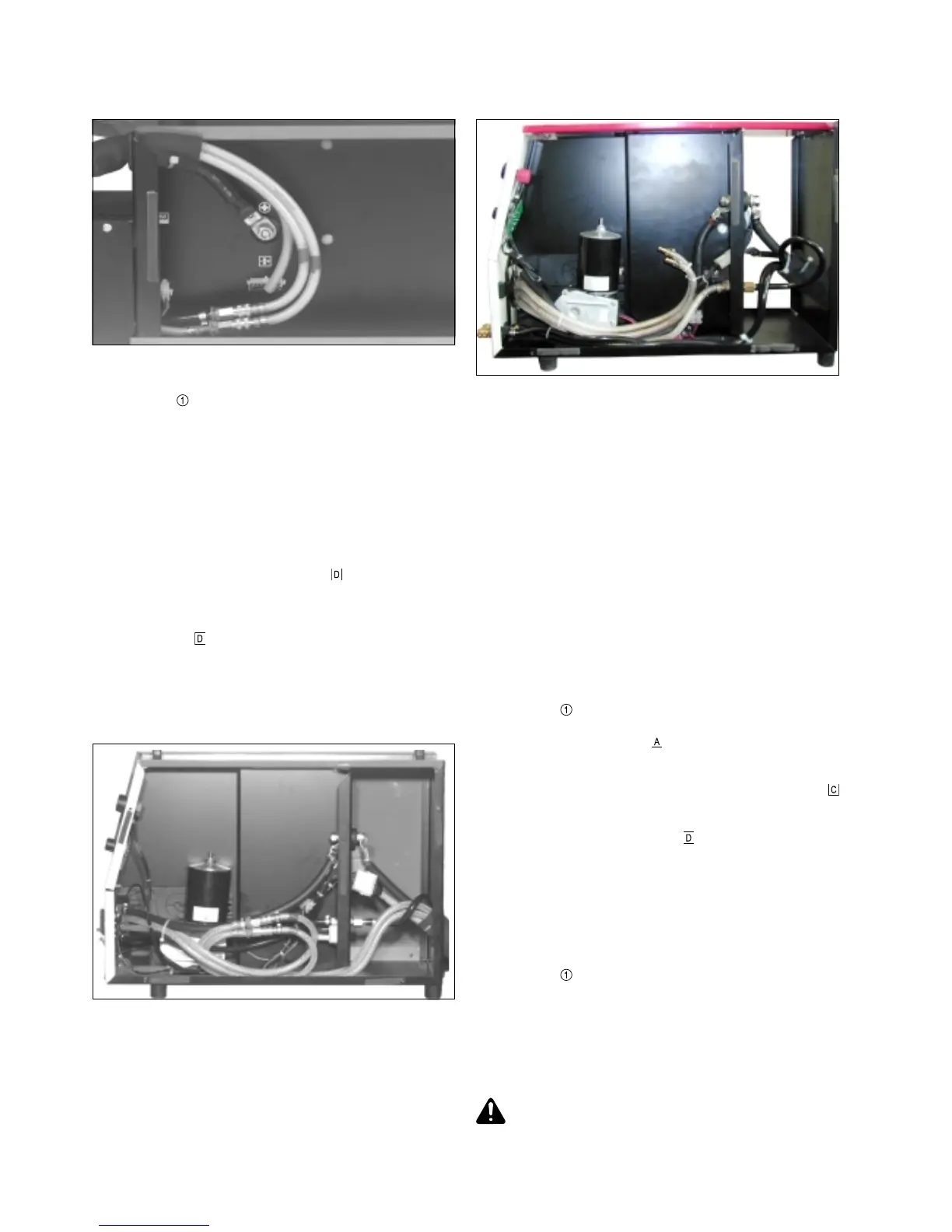

Abb.18 Montage Verbindungsschlauchpaket am VR 57 - Fronius
Abb.17 Montage des Verbindungsschlauchpaketes an der Stromquelle
GASFLASCHE MONTIEREN / ANSCHLIESSEN
- Gasflasche auf die Konsole neben Kühlgerät stellen
- Gasflasche mit Sicherungskette fixieren
Hinweis! Optimale Fixierung nur im oberen Teil der Gasflasche (nicht am
Flaschenhals)
- Schutzkappe der Gasflasche entfernen
- Gasflaschenventil kurz nach links drehen um umliegenden Schmutz
zu entfernen
- Dichtung am Druckminderer überprüfen
- Druckminderer auf Gasflasche aufschrauben und festziehen
- Gasschlauch der Anlage mit Druckminderer verbinden
SCHWEISSBRENNER MONTIEREN
- Netzschalter in Stellung „O“
- Richtig ausgerüsteten Schweißbrenner mit dem Einlaufrohr voran in
den Brenner-Zentralanschluß von Stromquelle bzw. Drahtvor-
schub einschieben
- Überwurfmutter zur Fixierung von Hand festziehen
- Steuerstecker des Schweißbrenners in Buchse Brennersteuerung
einstecken und verriegeln
- Wasserschläuche für Wasservor- und rücklauf des Schweißbrenners
farbrichtig an den Steckanschlüssen
an Stromquelle bzw. Draht-
vorschub anstecken (nur bei Ausführung Dinse / Euroconnector)
KÜHLGERÄT IN BETRIEB NEHMEN
Hinweis! Vor jeder Inbetriebnahme des Kühlgerätes Kühlflüssigkeits-
stand sowie Reinheit der Kühlflüssigkeit kontrollieren.
- Netzschalter in Stellung „O“
- Schraubkappe des Einfüllstutzens entfernen
- Kühlflüssigkeit einfüllen (Mischverhältnis lt. nachfolgender Tabelle)
- Schraubkappe wieder anbringen
Hinweis! Nur sauberes Leitungswasser verwenden. Andere Frostschutz-
mittel sind wegen ihrer elektrischen Leitfähigkeit nicht zu empfehlen.
Achtung! Da Fronius auf Faktoren wie Qualität, Reinheit und
Füllstand der Kühlflüssigkeit keinen Einfluß hat, wird für die
Kühlmittelpumpe keine Garantie übernommen.
Abb.18b Montage Verbindungsschlauchpaket am VR 57 - Fronius F++, EC od. Dinse
