FRANÇAIS
11
Attention! Si l’appareil est réglé sur une tension spéciale, les
caractéristiques techniques sont celles indiquées sur la plaque
indicatrice . La fiche de réseau, et l’alimentation par réseau ainsi
que sa protection par coupe-circuits doivent être dimensionnées
de manière correspondante.
BRANCHER LA FICHE DE RÉSEAU
Avant de monter la fiche de réseau il faut contrôler que les transforma-
teurs de soudage et de commande sont réglés sur la bonne tension de
réseau:
- enlever la partie latérale droite de la source de courant
- comparer la tablette à bornes et le schéma des connexions du trans-
formateur de soudage
- comparer la tablette à bornes et le schéma des connexions du trans-
formateur de commande
- monter de nouveau la partie latérale droite de la source de courant

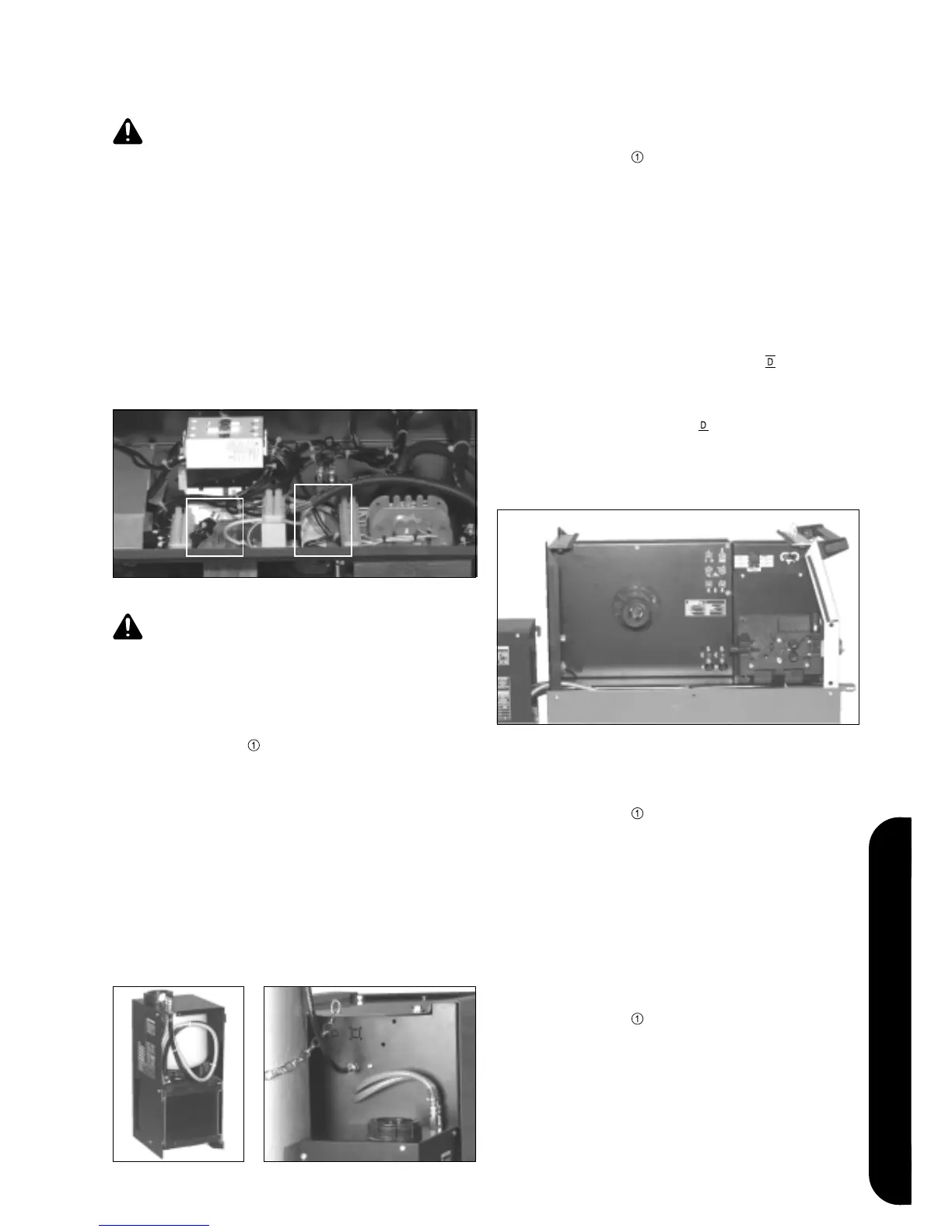

Fig.13 Tablette à bornes des transformateurs de soudage et de commande
Attention! Les fiches de réseau doivent correspondre à la tensi-
on de réseau et à la consommation de courant de l'appareil de
soudage (voir les caractéristiques techniques)
Montage de l'appareil de refroidissement FK 57 version Fronius F++
/ Dinse / Euroconnector
- Interrupteur de réseau en position "O"
- Enlever l'enveloppe gauche du boîtier de la source de courant
- Enlever la couverture de protection
- Faire passer la fiche de commande de l'appareil de refroidissement (8
broches) à travers le passage du boîtier
- Faire passer les tuyaux flexibles de l'aller d'eau et du retour d'eau à
travers le passage du boîtier
- Faire encliqueter les quatre tourillons de l'appareil de refroidissement
sur la source de courant
- Fixer l'appareil de refroidissement par une vis à partir de l'intérieur de
la source de courant
- Brancher du bon côté la fiche de commande de l'appareil de refroidis-
sement (8 broches)
- Enlever les couvertures en plastic des passages
- Dévisser les écroux en plastic sur les accouplements à tuyaux
flexibles de l'aller d'eau et du retour d'eau
- Faire passer les accouplements à tuyaux flexibles de l'aller d'eau et
du retour d'eau dans les traversées
- Visser les accouplements à tuyaux flexibles de l'aller d'eau et du
retour d'eau avec les écroux en plastic
- Monter la couverture de protection
- Monter l'enveloppe du boîtier
Fig.16 Montage de l'aller d'eau et du retour d'eau - Fronius F++, EC ou Dinse
MONTAGE DE LA VARIOSTAR 357/457
Monter l'appareil de refroidissement FK 57 - version Fronius
- Interrupteur de réseau en position "O"
- Enlever l'enveloppe gauche du boîtier de la source de courant
- Enlever la couverture de protection
- Faire passer la fiche de commande de l'appareil de refroidissement (8
broches) à travers le passage du boîtier
- Faire encliqueter les quatre tourillons de l'appareil de refroidissement
sur la source de courant
- Fixer l'appareil de refroidissement par une vis à partir de l'intérieur de
la source de courant
- Brancher du bon côté la fiche de commande de l'appareil de refroidis-
sement (8 broches)
- Brancher les tuyaux flexibles de l'aller d'eau et du retour d'eau sur les
bonnes couleurs des raccords de l'appareil de refroidissement.
- Monter la couverture de protection
- Monter l'enveloppe du boîtier
Fig.15 Raccord de l'aller d'eau et du retour d'eau
- version Fronius
Fig.14 Appareil de refroi-
dissement FK 57
MONTAGE DE LA VARIOSTAR 357-2 / 457-2
Monter l'appareil de refroidissement FK 57
- Interrupteur de réseau en position "O"
- Enlever l'enveloppe gauche du boîtier de la source de courant
- Faire passer la fiche de commande de l'appareil de refroidissement (8
broches) à travers le passage du boîtier
- Faire passer les tuyaux flexibles de l'aller d'eau et du retour d'eau à
travers le passage du boîtier
- Faire encliqueter les quatre tourillons de l'appareil de refroidissement
sur la source de courant
- Fixer l'appareil de refroidissement par une vis à partir de l'intérieur de
la source de courant
- Monter l'enveloppe du boîtier
Monter le tuyau flexible de connexion sur la source de courant
- Interrupteur de réseau en position "O"
- Enlever l'enveloppe gauche du boîtier de la source de courant
- Faire passer le faisceau de câbles à travers l'ouverture prévue
- Brancher du bon côté la fiche de commande du faisceau de câbles de
connexion (16 broches)
- Visser la cosse de câble de la ligne positive sur le boulon moyennant
la vis et la rondelle correspondantes.
- Raccorder les tuyaux flexibles de l'aller d'eau et du retour d'eau sur les
bonnes couleurs des raccords de l'appareil de refroidissement
- Monter l'enveloppe de boîtier
