ODE821CI+HD
2 Descrizione del Prodotto

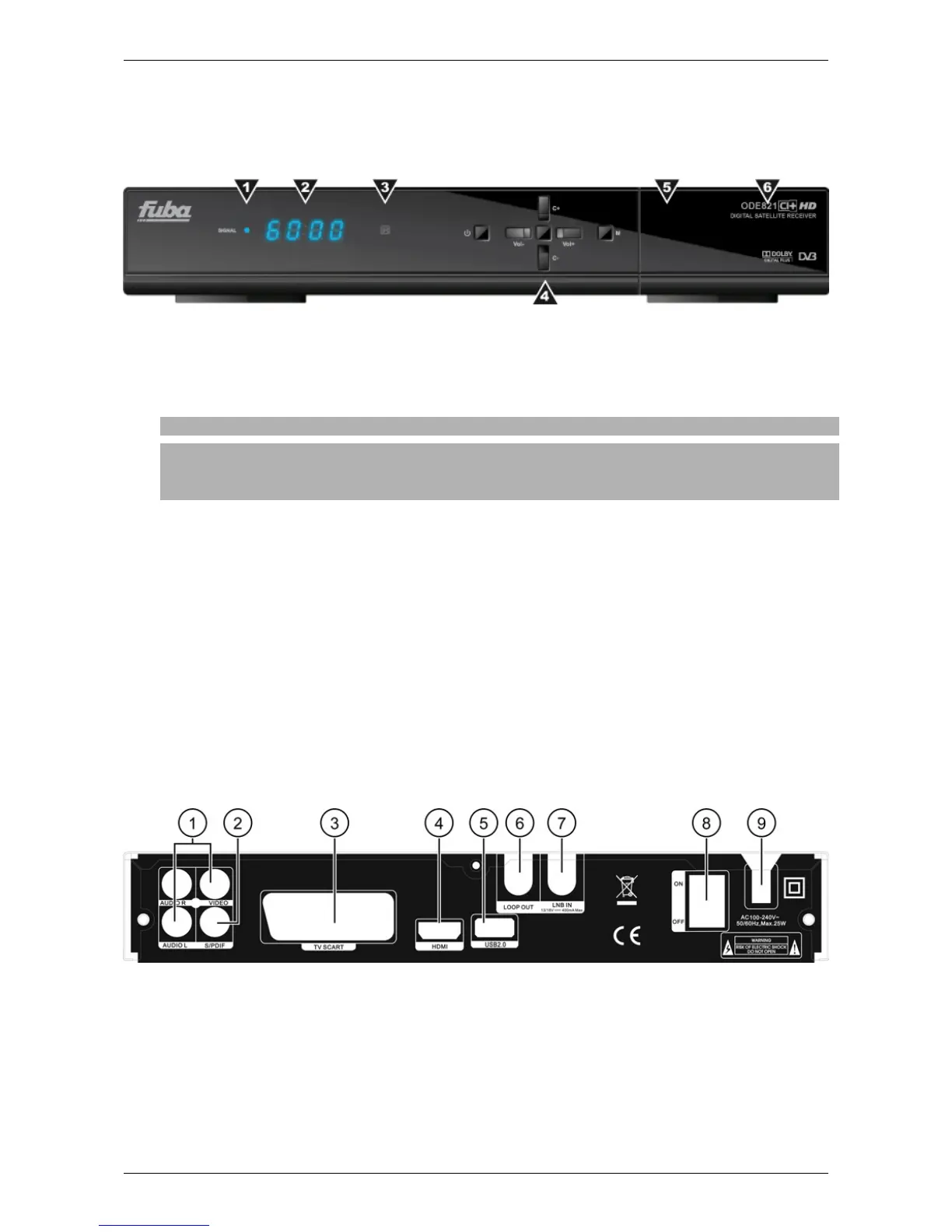

2.1 Pannello Frontale
1. Indicatore LED: il led SIGNAL indica la presenza di segnale TV dall’antenna. Questo led si spegne quando il
decoder è in standby o se il decoder è in funzione ma manca il segnale d’antenna.
2. Display: display a 4 cifre (7 segmenti). Viene visualizzato il numero di canale quando il decoder è acceso
oppure l’orario corrente quando il decoder è in modalità standby.
NOTA
Per capire lo stato del ricevitore basta guardare il display: in standby il display mostrerà l’orario corrente e
avrà una luminosità ridotta mentre se il decoder è acceso il display mostrerà il numero di canale e avrà una
luminosità maggiore
3. Ricevitore IR: Sensore a raggi infrarossi per telecomando
4. Tasti fisici:
a. I tasti CHº / CH» / VOL¶ / VOL· permettono il movimento attraverso le varie voci dei menu. Inoltre CHº
/ CH» hanno funzioni di Canale+ e Canale- mentre VOL¶ / VOL· di Volume- e Volume+
b. Il tasto OK permette di confermare la selezione nei menu
c. Il tasto Menu permette di entrare/uscire dal menu
d. Il tasto Power permette di accendere/mettere in standby il ricevitore
5. Porta USB: USB frontale per funzionalità di aggiornamento/mediaplayer/PVR
6. Slot CI+: slot per moduli CI/CI+
2.2 Pannello Posteriore
1. Uscita audio-video composito: 2 uscite audio (rosso, bianco) e 1 uscita video (giallo)
2. Uscita audio digitale coassiale: uscita audio coassiale (connettore nero)
3. Uscita TV SCART: Presa SCART per connessione a TV (SD)
4. Uscita TV HDMI: Presa HDMI per connessione a TV (HD)
5. Presa USB: per connessione di memorie USB per funzionalità di aggiornamento/mediaplayer/PVR
6. LOOP OUT : Uscita passante del segnale d’antenna per il collegamento di un ulteriore ricevitore satellitare
2
