Mainboard D2778 Deutsch - 21
Fujitsu Technology Solutions 57
Installation des Boards

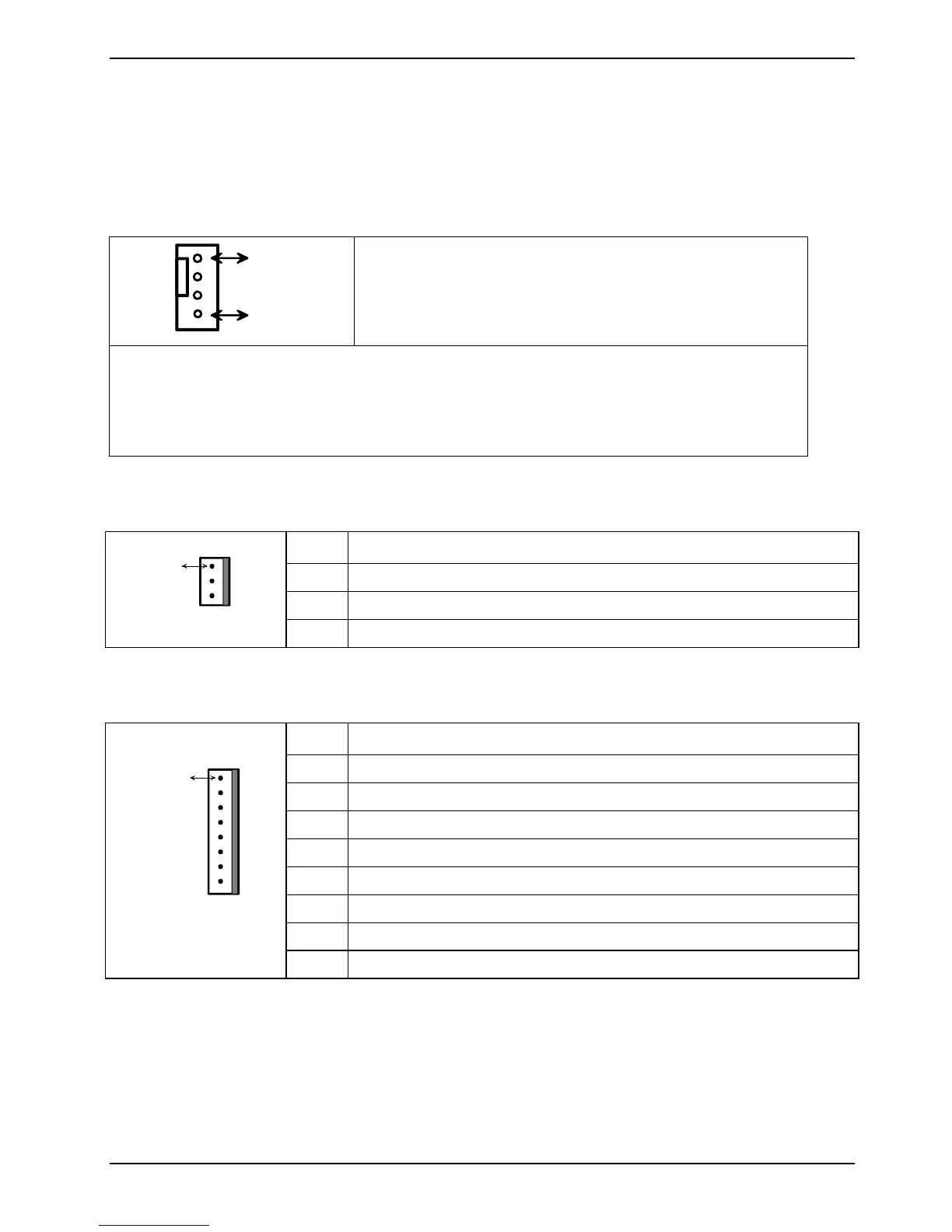

Lüfteranschluss (intern)
Pin 1
Pin 4
Pin1: GND
Pin2: +12V Power
Pin3: FAN Sense
Pin4: Fan PWM
Dieser 4-polige Lüfteranschluss unterstützt die Geschwindigkeitsüberwachung
Auf dem D2778 sind fünf 4-polige Lüfteranschlüsse implementiert. Über diese Anschlüsse
können Lüfter zur Kühlung von Gehäuse und Prozessor mit dem Motherboard verbunden
werden. Kühlende Lüfter tragen zur Systemstabilität und -zuverlässigkeit während der
Lebensdauer des Produkts bei.
Intrusion-Anschluss (intern)
PIN Signal
1 GND
2 open
3 Intrusion switch present
PC2004 PSU-Anschluss (PC2004)
PIN Signal
1 Nicht angeschlossen
2 PS Fan PWM
3 Nicht angeschlossen
4 Sense
5 Nicht angeschlossen
6 Nicht angeschlossen
7 Nicht angeschlossen
8 GND
Pin 1
Pin 1
