22 – Deutsch Mainboard D2778
58 Fujitsu Technology Solutions

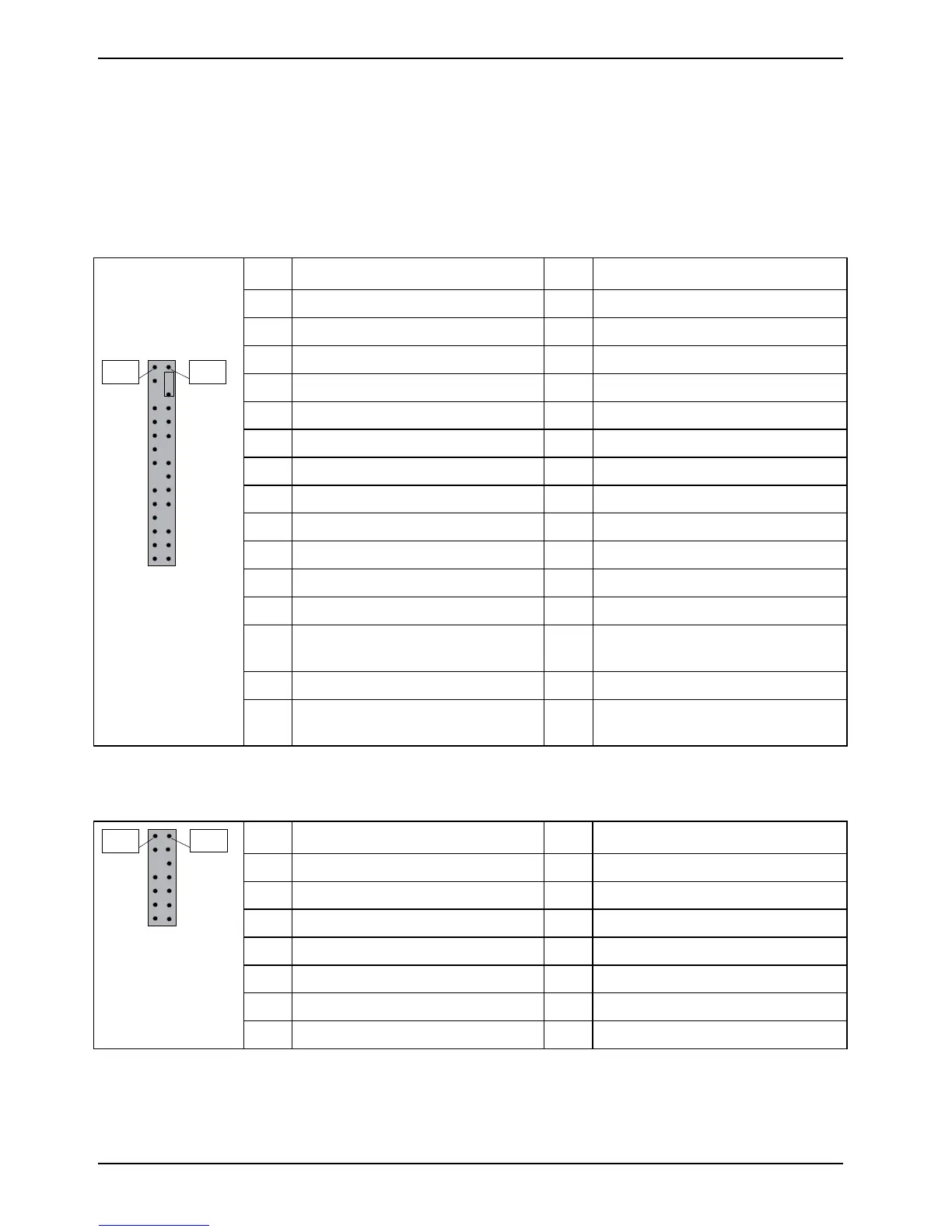

Frontblendenanschluss (intern)
In der Regel verfügt ein Gehäuse über einige Kontroll- oder Signalkabel, die an ein Motherboard für
die Festplatten-LED, Netz-LED, den Betriebsschalter und die Reset-Taste angeschlossen werden
können.
Für solche Zwecke wurde der Frontblendenanschluss auf dem D2778 implementiert.
POL Signal POL Signal
1 GND 2 Speaker -
3 Nicht angeschlossen 4 Key
5 Key 6 GND
7 PowerON LED + 8 Speaker +
9 PowerON LED + 10 Reserviert
11 PowerON LED - GND 12 Reserviert
13 Nicht angeschlossen 14 Key
15 Nicht angeschlossen 16 Password Skip
17 Key 18 GND (1K)
19 HD LED + 20 GND (1K)
21 HD LED - 22 Recover BIOS
23 GND 24 Key
25 Power-Button (niedrig
eingestellt)
26 GND
27 Reserviert 28 GND
Pin 2
Pin 1
29 Reset-Button (niedrig
eingestellt)
30 GND
LCD-Anschluss (intern)
POL Signal POL Signal
1 SMB CLK 2 GND
3 SMB DATA 4 GND
5 Key 6 USB Overcurrent
7 LAN Activity Icon 8 LAN Link Icon
9 Harddisk Action Icon 10 BMC Alert Icon
11 Nicht angeschlossen 12 Sleep Icon
Pin 2
Pin 1
13 Power Icon 14 P3V3P DUAL
