Instalación
Español
- +
+
-
-
+
Controlador de carga solar MPPT
25A edición
Número de pieza: FSCC30PW-BL
+ -
- +
Número de pieza:
FBF12A100E
Furrion Conector solar
Número de pieza:
FSEB30JWP-BL
Controlador de carga solar MPPT
25A edición
Número de pieza: FSCC30PW-BL
Interruptor
Fusible Fusible
Caja eléctrica
solar de azotea
Número de pieza:
FSEB30JWL-BL
Sensor de temperatura
Número de pieza:
C-FSCC60PW-A01,
C-FSCC60PW-A02
Batería
Disposición
de los paneles
fotovoltaicos
Número de pieza:
FSFP16MW-BL
Número de pieza:
FSFP16MW-BL

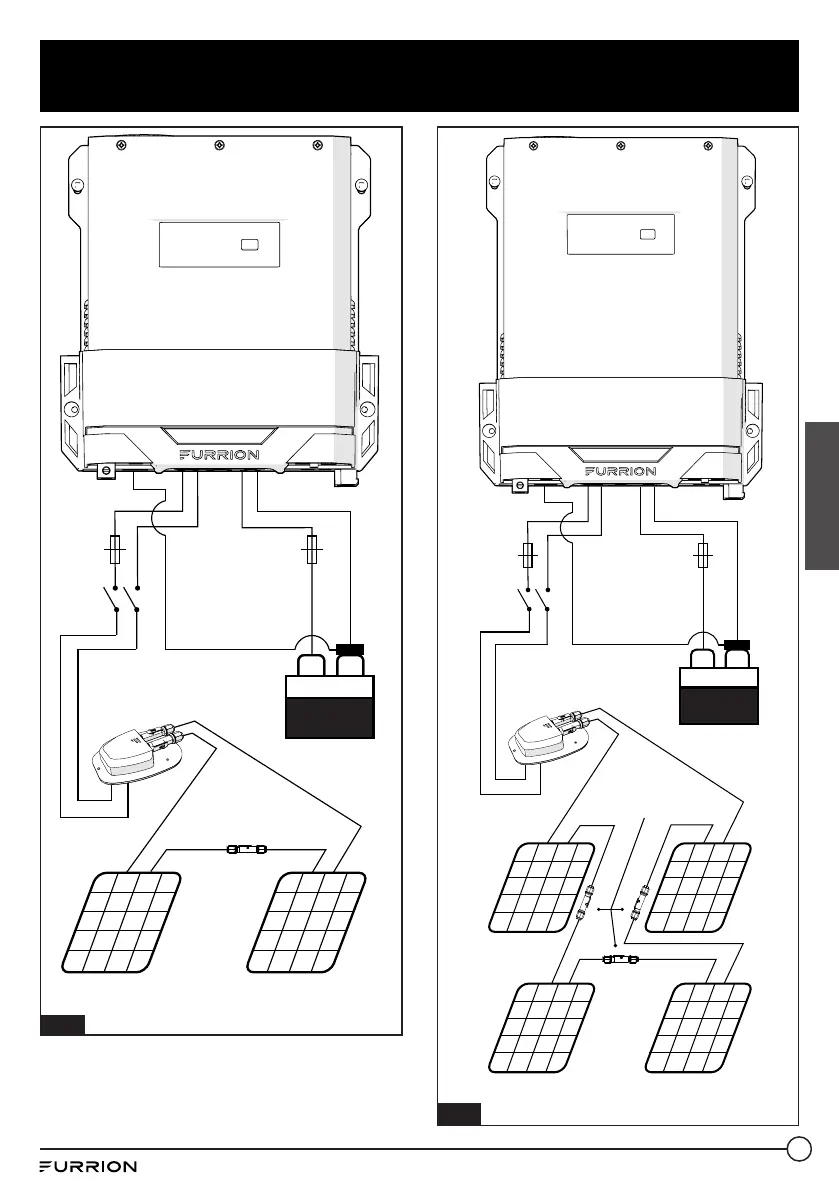

Fig. 9
NOTA: Si el fabricante de la casa rodante ya conectó
el cable de la batería al puerto de 50A en la fábrica,
un controlador MPPT de 2 5A funcionará sin
necesidad de cambiar el cableado al puerto de 25 A.
- + - +
- + - +
Controlador de carga solar MPPT
50A edición
Número de pieza: FSCC60PW-BL
+
-
-
+
+ -
Número de pieza:
FBF12A100E
Interruptor
Fusible Fusible
Caja eléctrica
solar de azotea
Número de pieza:
FSEB30JWL-BL
Sensor de temperatura
Número de pieza:
C-FSCC60PW-A01,
C-FSCC60PW-A02
Batería
Furrion Conector solar
Número de pieza:
FSEB30JWP-BL
Disposición
de los paneles
fotovoltaicos
Número de pieza:
FSFP16MW-BL
Número de pieza:
FSFP16MW-BL
Fig. 10
