FUXTEC FX-RB144 User Manual

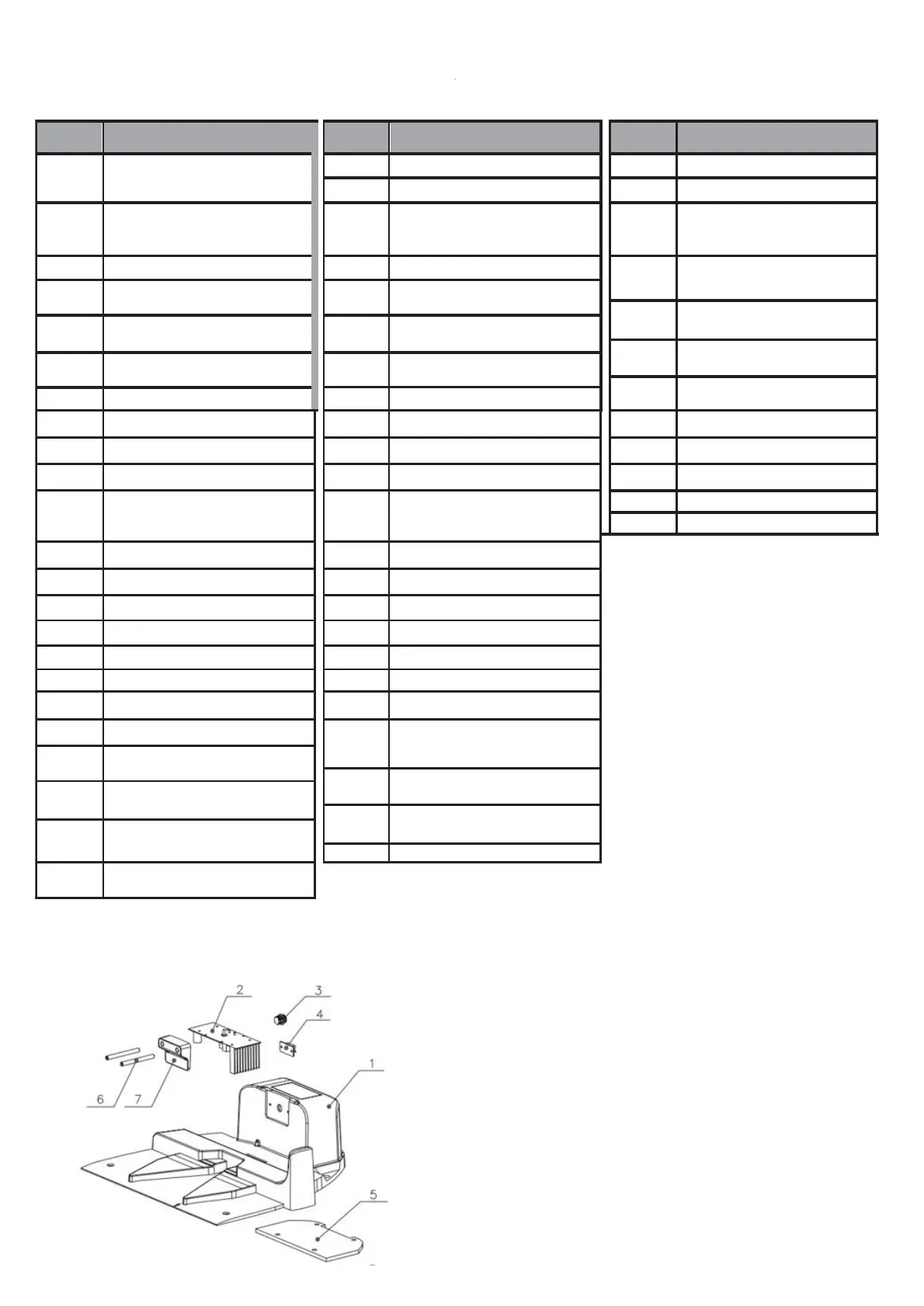

Roboter-Ersatzteilliste:
Explosionsansicht der Ladestation
1.Obere Abdeckung
2.Platine
3.Stromanschluss
4.Anschluss für das Kabel
5.Unterschale
6.Kupferkopf
7. Steg aus Kupferblech
Nr .
Ersatzteil name
Nr .
Ersatzteil name
Nr .
Ersatzteil name
1
Schnitthöhen-
einstellungsmotor
24
Justiermotorplatine
47
Unterlegscheibe-3
25
Display-Platine
48
Klingenhalterung
2
Schneidmotorhalterung
26
Regensensor
49
Klingen – M4
Schraubenmutter
3
Wellenhülse
27
Mittelabdeckung
50
Klinge
4
Schneidmotorsitz
28
Sicherheitsbasis
51
Klingen-M4-Schraube
5
Schneidmotorsockel
29
Notdichtring
52
Schneidmotor
6
Gummiringdichtung
30
Notschalter
53
Klingenkopf
7
Gummiring
31
Stoßgummi
8
Schutzschild
32
Obere Abdeckung
54
M8-Schraubenmutter
9
Laufmotor
33
Gelenkfront
55
Berührungssensorplatine
10
Wellendichtring
34
Gelenkrückseite
56
Hauptplatine
11
Laufmotorendkappe
35
Kugelkopf
57
Stromschalter
58
Schneidmotorplatine
12
Hinterrad
36
Druckring für Gummi
13
Radschale
37
Schwinggummi
14
Dichtungsstreifen
38
Schwingachse
15
Bodenbasis
39
Stützring
16
Bürstenloser Motorplatine
40
Unterlegscheibe-2
17
Akkuabdeckung
41
Repositionsfeder
18
Akku
42
Zentrierblock
19
M5 Schraube
43
Magnet-1
20
Unterlegscheibe-1
44
Leiterplatte
21
Vorderrad
45
Sprengring
22
Aufladefläche
46
Magnet-2
23
Drahtsensorplatine
