Étape 3 – Installation de l’unité extérieure (Suite)
Instructions d’installation
D. Vérification d’erreurs de câblage
• Cette unité peut vérifier automatiquement les erreurs de câblage entre
les unités intérieure et extérieure.
• Pour faire le test de vérification des erreurs de câblage, coupez
l’alimentation électrique à l’unité, placez tous les 4 commutateurs DIP
sur la carte de test dans la position « ON » (activés) (Illustration 6).
Rétablissez l’alimentation à l’unité. Le système affichera maintenant «
Wiring Error Check » (Vérification des erreurs de câblage).
• L’afficheur numérique va s’initialiser et commencer à alterner
entre la fréquence de fonctionnement du compresseur (un nombre
représentant la valeur en Hz) etles lettres « CH » (CHecking :
vérification).
• Pendant que la vérification s’exécute, toutes les unités qui sont
correctement connectées seront signalées par un témoin DEL
constamment allumé correspondant à son circuit. (DEL 1 = circuit de
tuyauterie A, DEL 2 = circuit de tuyauterie B, ...).
• Une fois la vérification terminéeet si le câblage s’avère correct,
l’afficheur va indiquer « 0 »et les témoins DEL représentant chacun
des circuits des unités intérieures connectées seront constamment
allumés.
• Si des unités ne sont pas connectées correctement, les lettres « EC
» (erreur de connexion) vont clignoter sur l’afficheuret le témoin DEL
correspondant au circuit problématique va aussi clignoter. Vérifiez et
corrigez le câblage s’il y a lieu.
• Reportez-vous au tableau ci-dessous (Tableau 2).
• Lorsque le test est terminé, coupez l’alimentation au système et
remettez les 4 commutateurs DIP à la position OFF (désactivé).
Rétablissez ensuite l’alimentation au système. Le test est maintenant
terminé.
• Si la vérification automatique est impossible, vérifiez le câblage et la
tuyauterie de l’unité intérieure de la façon habituelle.

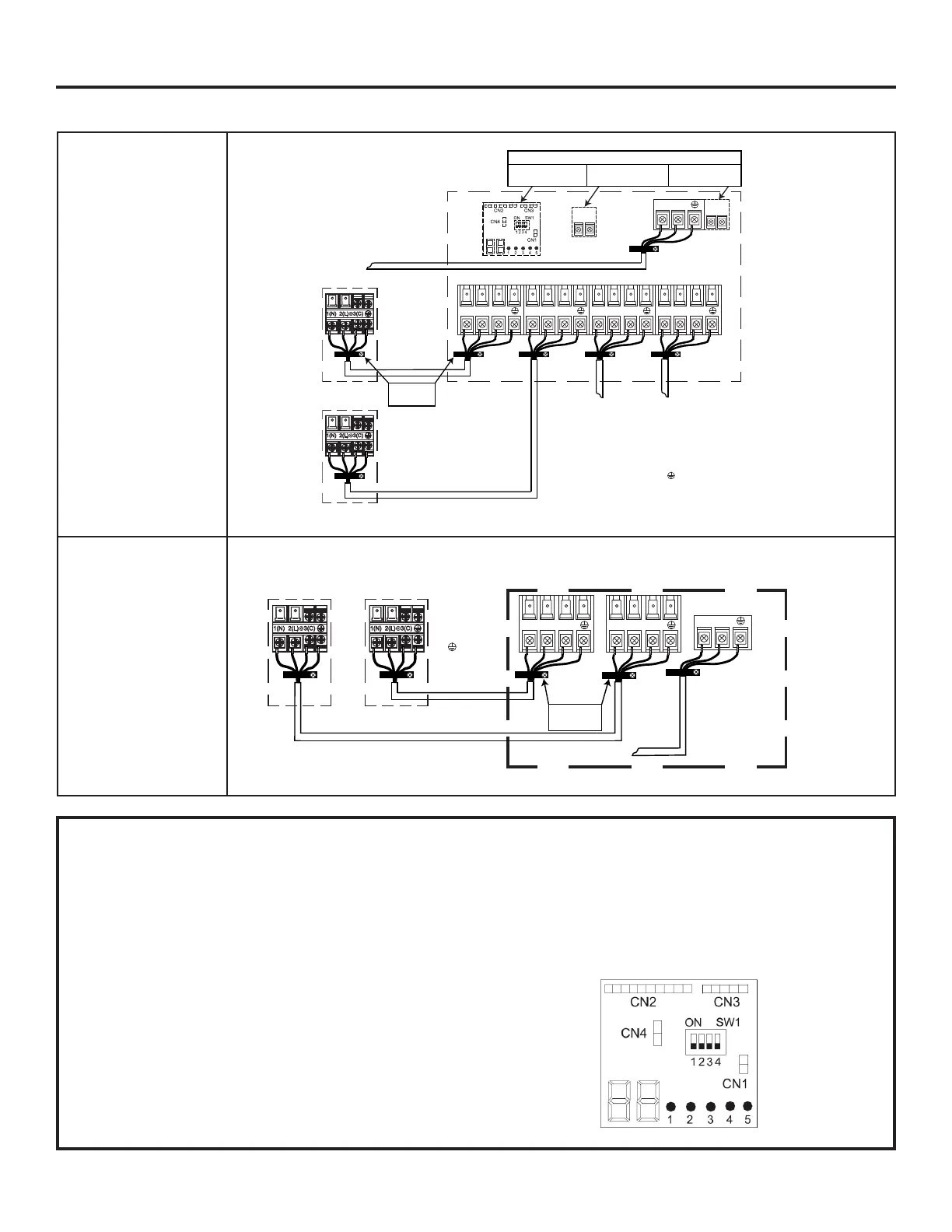

Outdoor unit
Power Wiring
3
2
1
)
(
N
)
(L
)
(
C
2
1
)
(
N
)
(
L
Indoor unit A
Control Wiring
4 Wire - 14 AWG
Stranded
43
43
To Service Disconnect
1
2
3
=White
=Black
=Red
=Green
A B C D
Sugested Colors
230 Volt Supply. 1 to L1, 2 to L2.
Indoor unit B Indoor unit C Indoor unit D
3
2
1
)
(
N
)
(L
)
(
C
3
2
1
)
(
N
)
(L
)
(
C
3
2
1
)
(
N
)
(L
)
(
C
Strain Relief
Brackets
Only on FlexFit 3U & 4U
and Arctic 2U & 3U
Only on FlexFit 4U
and Arctic 2U & 3U
Only on FlexFit 3U
Diagnostic and Control
Models: ASH436JCDS*
ASH324NCDW*
ASH324JCDS*
ASH220NCDW*
ASH436NCDW*
Models: ASH218JCDS*
Outdoor unit
Power Wiring
3
2
1
)
(
N
)
(L
)
(
C
3
2
1
)
(
N
)
(L
)
(
C
Indoor unit 2
Control Wiring
4 Wire - 14 AWG
Stranded
To Service Disconnect
1
2
3
=White
=Black
=Red
=Green
Sugested Colors
230 Volt Supply. 1 to L1, 2 to L2.
Indoor unit 1
2
1
)
(
N
)
(
L
Strain Relief
Brackets
Only on ASH324J*,
ASH436J*, ASH220N*,
ASH324N*, and ASH436N*
Only on ASH436J*,
ASH220N*, ASH324N*, and
ASH436N*
Only on ASH324J*
