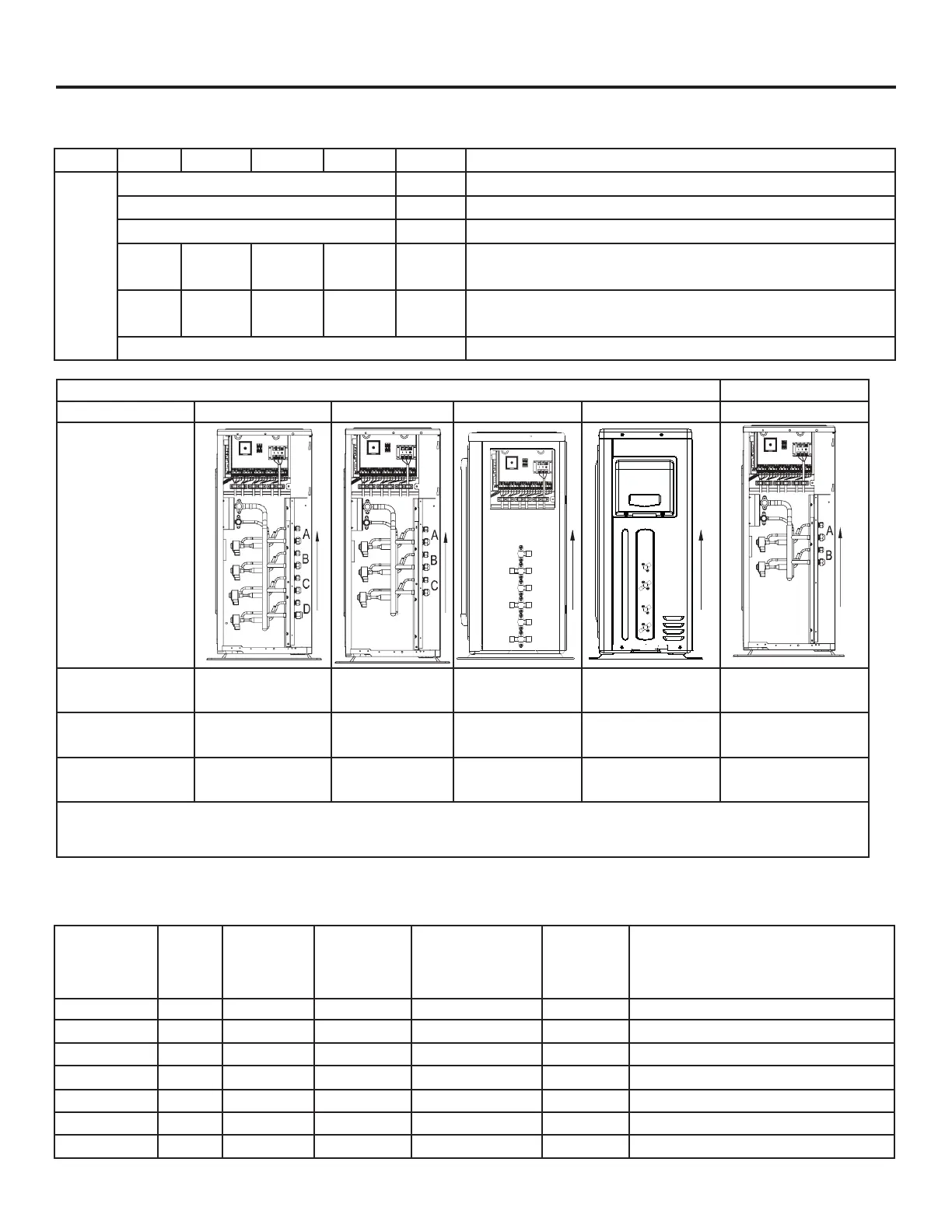

Étape 3 – Installation de l’unité extérieure (Suite)
DEL 1 2 3 4 5 Message
État
Éteint Unité non connectée
Tous clignotants Vérification automatique impossible, toutes les unités mal connectées
Tous allumés Tous Unité connectée correctement
Allumé Clignotant Clignotant Allumé Clignotant Allumé : Unité connectée correctement
Clignotant : Unité mal connectée, il faut modifier le câblage manuellement entre 2, 3
et 5
Allumé Clignotant Clignotant Allumé Allumé Allumé : Unité connectée correctement
Clignotant : Unité mal connectée, il faut modifier le câblage manuellement entre 2 et
3
Un seul témoin DEL clignote
Instructions d’installation
Numéro de
modèle
Charge
d’usine
Longueur de
tuyau totale
de la charge
d’usine
Règle de
charge
additionnelle*
Longueur de tuyau
d’embranchement
maximale
Longueur
de tuyau
de système
maximale
Longueur minimale de tuyau
Unit oz pi oz/pi pi pi pi
ASH220NCDW* 99 100 0.2 82 164 6 pi par unité intérieure et 20 pi par système
ASH218JCDS* 49.5 50 0.2 65 98 6 pi par unité intérieure et 20 pi par système
ASH324NCDW* 99 100 0.2 82 197 6 pi par unité intérieure et 20 pi par système
ASH324JCDS* 67 75 0.2 82 197 6 pi par unité intérieure et 20 pi par système
ASH436JCDS* 113 100 0.2 82 230 6 pi par unité intérieure et 25 pi par système
ASH436NCDW* 113 131 0.2 82 230 6 pi par unité intérieure et 25 pi par système
Information sur la charge de réfrigérant et la longueur de tuyauterie
Précautions relatives aux raccordements
Modèle ASH436JCDS* ASH324NCDW* ASH324JCDS* ASH218JCDS* ASH220NCDW*
La priorité de connexion
est la plus grande unité
intérieure du groupe de
terminaux le plus bas
(D) et installez les unités
intérieures restantes de
bas en haut.
A
B
C
Avec 2 unités intérieures,
les robinets de service
prioritaires sont
D C C B C B B A B A
Avec 3 unités intérieures,
les robinets de service
prioritaires sont
D C B C B A C B A / /
Avec 4 unités intérieures,
les robinets de service
prioritaires sont
D C B A / / / /
REMARQUE: Pour obtenir un meilleur retour d’huile et un système plus fiable, veuillez procéder comme ci-dessus lors du raccordement de l’unité
intérieure.
REMARQUE: Aucune priorité de connexion sur ASH436NCDW*.
A
B
