Préparation pour l’installation
3

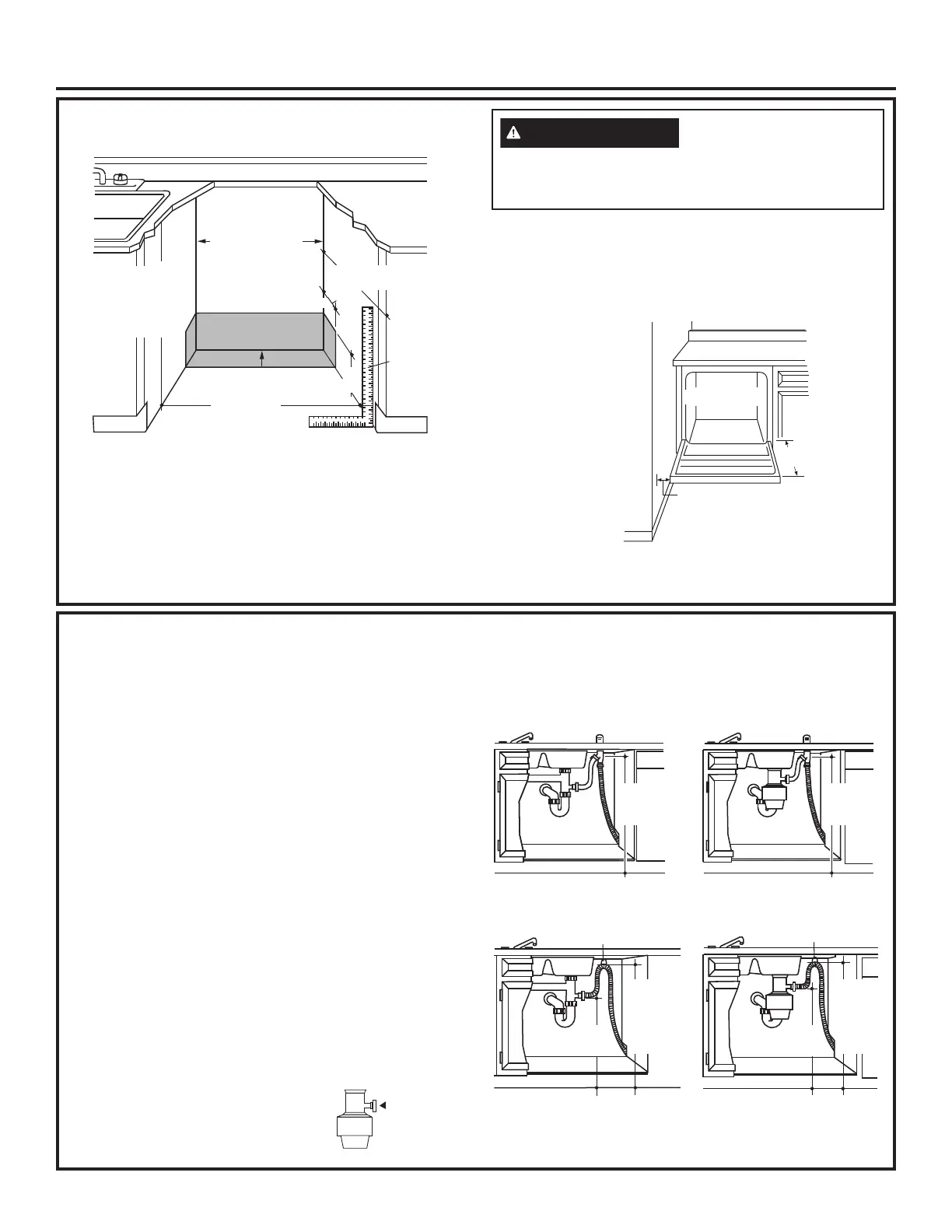

PRÉPARATION DE L’OUVERTURE
DANS LES ARMOIRES
• L’ouverture dans les armoires doit mesurer au moins 61,0 cm (24
po) de largeur et de profondeur, et environ 87,6 cm (34-1/2 po)
de hauteur à partir du plancher jusqu’au-dessous du comptoir.
• Le lave-vaisselle doit être installé de façon à ce que le boyau
de vidange mesure au maximum 4,88 mètres (16 pieds) pour
assurer une vidange adéquate.
• Le dessus, les côtés et l’arrière du lave-vaisselle doivent être
complètement dissimulés à l’intérieur de l’ouverture. Le lave-vaisselle
ne doit soutenir aucune partie de la structure des armoires.
DÉGAGEMENTS:
• Dans le cas
d’une installation
dans un coin,
veuillez prévoir
un dégagement
d’au moins 5,1
cm (2 po) entre
le lave-vaisselle
et les armoires,
le mur ou un
électroménager
adjacent. Veuillez
prévoir un
dégagement d’au
moins 65 cm (25-1/2 po) à l’avant du lave-vaisselle pour
l’ouverture de la porte.
EXIGENCES RELATIVES AU
SYSTÈME DE VIDANGE
• Veuillez observer les ordonnances et les codes locaux en vigueur.
• Le boyau de vidange doit avoir une longueur maximale de 4,88
mètres (16 pieds).
REMARQUE : Il faut installer une coupure anti-refoulement si le
raccord au broyeur à déchets ou au raccord en T se trouve à moins
de 46 cm (18 po) au-dessus du plancher afin d’éviter un siphonage.
CHOIX DE LA MÉTHODE DE VIDANGE
Le type d’installation de vidange dépend des conditions suivantes.
• Les ordonnances ou codes locaux en vigueur exigent-ils une
coupure anti-refoulement?
• Le raccord T se trouve-t-il à moins de 46cm (18po) du plancher?
Si vous répondez OUI à l’une ou l’autre de ces
questions, vous DEVEZ utiliser la méthode n° 1.
• Si vous répondez NON, vous pouvez employer l’une ou l’autre
des méthodes.
PRÉPARATION DES ARMOIRES
• Percez un trou de 3,8 cm (1-1/2 po) de diamètre dans la paroi de
l’armoire qui se trouve dans la partie ombrée de la PRÉPARATION
DE L’OUVERTURE DANS LES ARMOIRES pour le boyau de
vidange. Assurez-vous que l’orifice ne présente pas d’arêtes vives.
IMPORTANT – Lorsque vous branchez le boyau de vidange
à un broyeur à déchets, assurez-vous
d’enlever le bouchon de vidange. LE
LAVE-VAISSELLE NE POURRA PAS
SE VIDER SI VOUS LAISSEZ LE
BOUCHON EN PLACE.
Méthode n° 1 – Coupure anti-refoulement avec raccord en
T ou broyeur à déchets
Il faut installer une coupure anti-refoulement lorsqu’elle est exi-
gée par les ordonnances et les codes locaux en vigueur. Cette
coupure anti-refoulement doit être installée conformément aux
directives données par le fabricant.
Méthode n° 2 – Boucle de vidange élevée avec raccord en
T ou broyeur à déchets
Conseil: Pour éviter des frais de réparation inutiles.
Assurez-vous d’enlever le bouchon de vidange du broyeur à
déchets avant d’y brancher le boyau de vidange du lave-vaisselle.
Pour réduire les risques de
choc électrique, d’incendie
ou de blessures, l’installateur doit s’assurer que le
lave-vaisselle est complètement encastré au moment
de l’installation.
AVERTISSEMENT
Remove
Drain
Plug
Enlevez le
bouchon
de vidange
DIMENSION DE LA POIGNÉE DU LAVE-VAISSELLE : La
porte de ce lave-vaisselle doit être à niveau avec l’armoire.
Pour les modèles avec poignée, la profondeur totale (avec
poignée) est de 67,9 cm (26 ¼ po) maximum selon le modèle.
Consultez le document de spécifications rapides en ligne pour
obtenir plus de dimension de lave-vaisselles.
33-1/2 po to 34-3/4
po du dessous
du comptoir au
plancher
Le mur du fond
doit être exempt
de tuyaux ou
de fils
La partie ombrée est
réservée à la plomberie et
à l’électricité
Armoires à
l’équerre et
d’aplomb
61,0 cm
(24 po) min.
15,2 cm (6 po)
61,0 cm
(24 po) min.
10,1 cm
(4 po)
Figure A
Clearance for Door
Opening 2" Minimum
Countertop
Dishwasher
25-1/2"
Comptoir
Lave-vaisselle
5,1 cm (2 po) minimum
pour l’ouverture de la porte
65 cm (25-1/2 po)
Figure B
182,8 cm
(72 po)
max.
182,8 cm
(72 po)
max.
Figure C
Crochet pour boyau de vidange
82 cm
(32 po)
min. -
182,8 cm
(72 po)
max.
46 cm
(18 po) min.
Crochet pour
boyau de vidange
46 cm
(18 po) Min.
82 cm
(32 po)
min. -
182,8 cm
(72 po)
max.
Figure D
