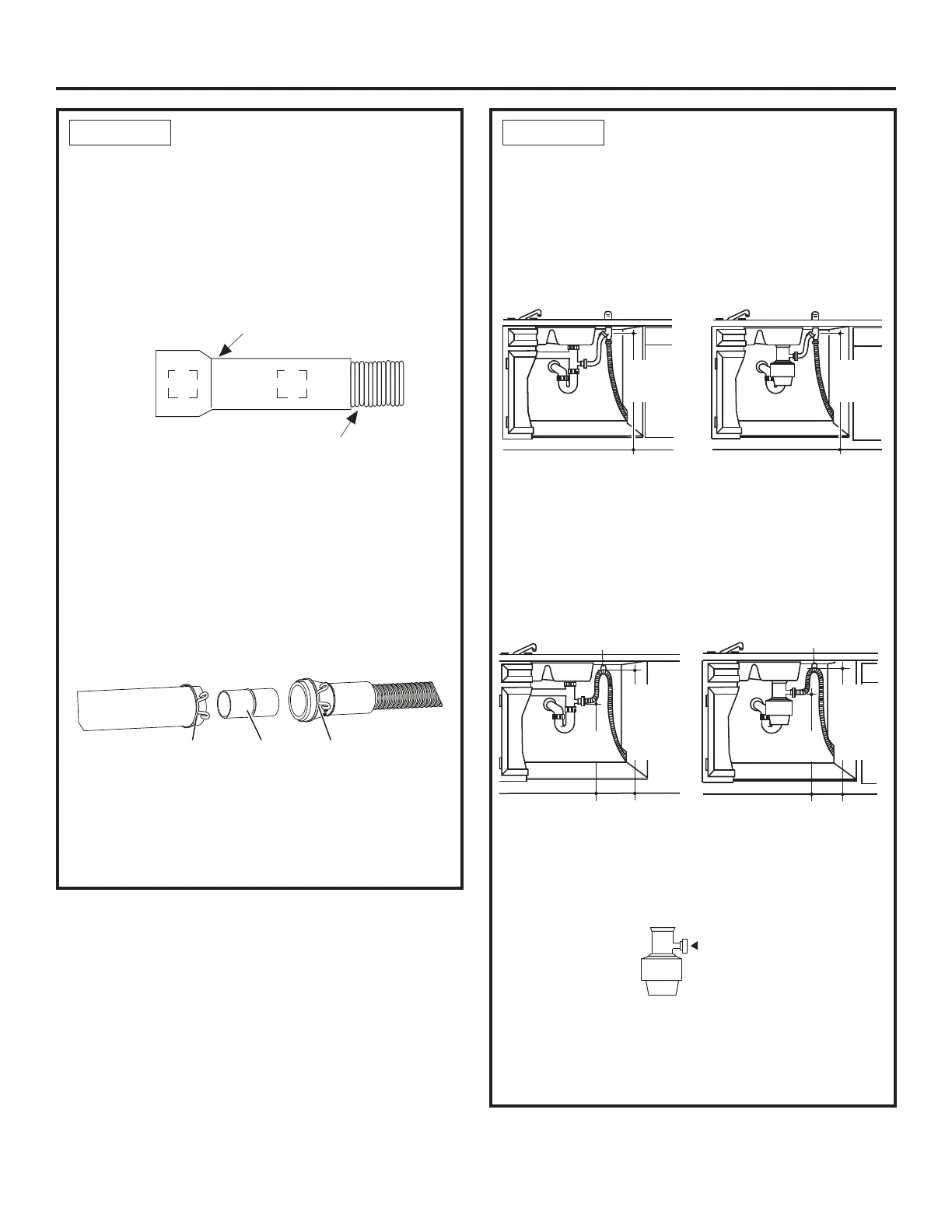

RACCORDEMENT DU
BOYAU DE VIDANGE
(SUITE)
• Branchez le boyau de vidange à la coupure anti-
refoulement, au raccord en T ou au broyeur à déchets
à l’aide de la méthode choisie précédemment. Fixez
solidement le boyau à l’aide d’un collier à vis sans fin.
Méthode n° 1 – Coupure anti-refoulement avec
raccord en T ou broyeur à déchets
Méthode n° 2 – Boucle de vidange élevée avec
raccord en T ou broyeur à déchets
Pour cette méthode, vous aurez besoin du crochet pour
boyau de vidange mis de côté à l’étape 1.
Fixez le boyau de vidange au-dessous du comptoir à
l’aide du crochet fourni.
IMPORTANT – Lorsque vous raccordez le boyau de
vidange à un broyeur à déchets, assurez-vous d’enlever
le bouchon de vidange. LE LAVE-VAISSELLE NE SE
VIDERA PAS SI LE BOUCHON EST LAISSÉ EN PLACE.
Conseil: Pour éviter les frais de réparation inutiles
pour un problème de vidange.
Tirez sur le boyau de vidange par l’ouverture pratiquée
dans les armoires afin d’empêcher le lave-vaisselle
d’écraser ou de plier une longueur excessive de boyau.
12
Installation du lave-vaisselle
RACCORDEMENT DU
BOYAU DE VIDANGE
L’extrémité moulée du boyau de vidange est conçue pour
s’installer sur l’orifice d’entrée d’un diamètre variant entre
15,8 mm (5/8 po) et 25,4 mm (1 po) de la coupure anti-
refoulement, du raccord en T ou du broyeur à déchets.
• Mesurez le diamètre de l’orifice d’entrée.
• Coupez le raccord du boyau de vidange à l’endroit indiqué,
au besoin, pour qu’il soit bien adapté à l’orifice d’entrée.
• Si un boyau de vidange plus long est nécessaire,
remplacez celui fourni dans la trousse par la pièce de
rechange GE Appliance WD24X10065, un boyau d’une
longueur de 3,7 m (12 pi) pouvant se fixer directement à la
boucle de vidange déjà attachée à l’appareil (voir l’étape
7). Si le boyau de rechange n’est pas disponible, un boyau
additionnel avec raccord 5/8 ou 7/8 po (D.I.) et d’une
longueur n’excédant pas 1,7 m (66 po), peut être raccordé
au boyau de vidange fourni. Fixez le raccordement au
boyau fourni à l’aide de collier de serrage (à trouver sur
place).
REMARQUE :
• LA LONGUEUR TOTALE DU TUYAU DE VIDANGE
NE DOIT PAS DÉPASSER 4,88 M (16 PIEDS)
DE L’ARRIÈRE DU LAVE-VAISSELLE POUR UN
FONCTIONNEMENT CORRECTE DE LA VIDANGE.
Figure Z
Ligne de coupe
25,4 mm (1 po)
15,8 mm (5/8 po)
IMPORTANT: Ne coupez pas la partie ondulée du boyau
Remove
Drain
Plug
Enlevez le
bouchon
de vidange
ÉTAPE 17 ÉTAPE 17
Collier Raccord Collier
Figure AA
182,8 cm
(72 po)
max.
182,8 cm
(72 po)
max.
Figure AB
Installation avec raccord en T
Installation avec
broyeur à déchets
Crochet pour boyau de vidange
82 cm
(32 po)
min. -
182,8 cm
(72 po)
max.
46 cm
(18 po) min.
Crochet pour
boyau de vidange
46 cm
(18 po) Min.
82 cm
(32 po)
min. -
182,8 cm
(72 po)
max.
Figure AC
Installation avec raccord en T
Installation avec
broyeur à déchets
