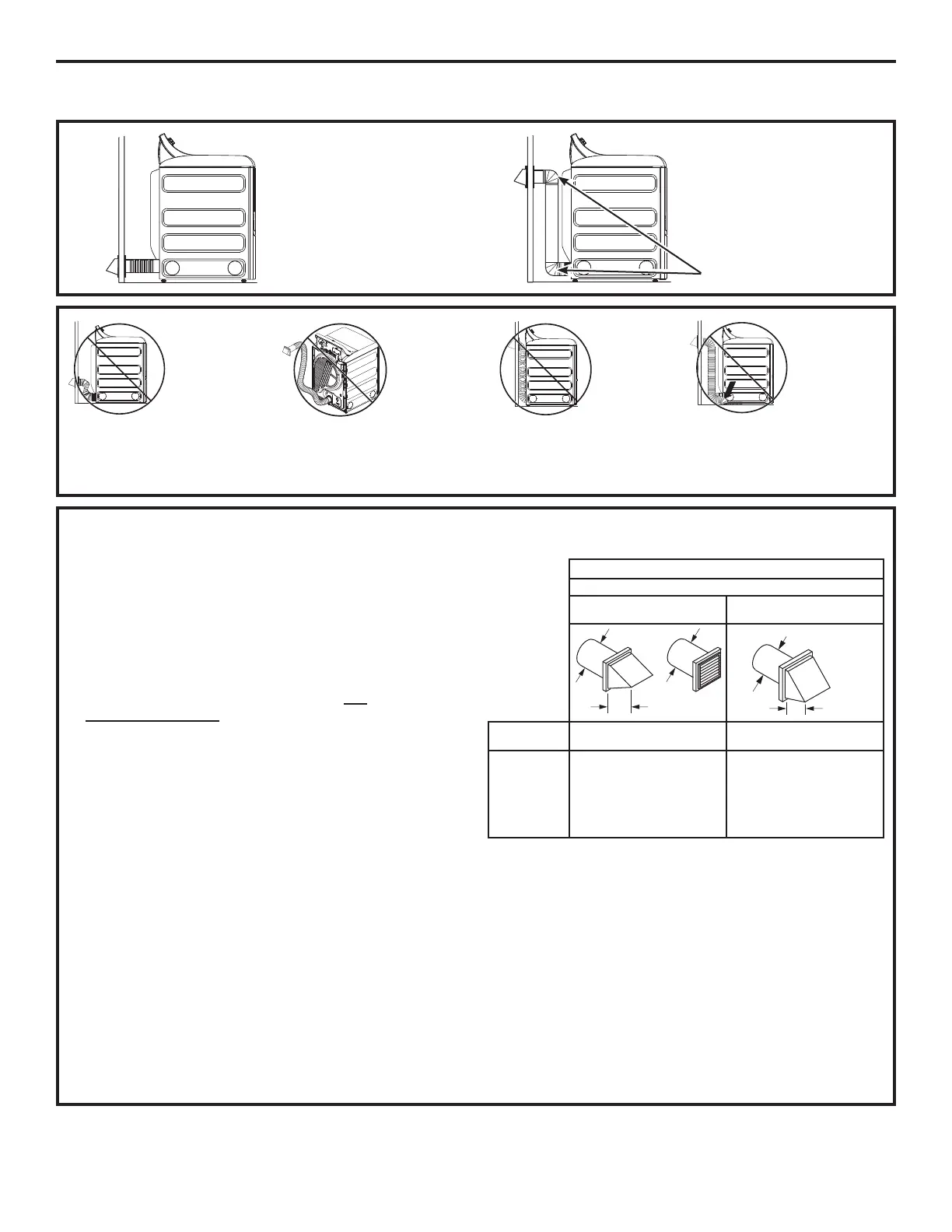

Instrucciones de instalación
Al utilizar una salida de mayor longitud a la
especificada se:
Incrementarán los tiempos de secado y el costo
de energía.
Reducirá la vida útil de la secadora.
Acumulará pelusa, lo que podría generar un
riesgo potencial de incendio.
La correcta instalación de salida es SU
RESPONSABILIDAD.
Los problemas generados por una instalación
incorrecta no se encuentran cubiertos por
la garantía.
13
La longitud MÁXIMA PERMITIDA del sistema de salida
depende del tipo de conducto, la cantidad de curvas, la
clase de campana de salida (cubierta de pared) y todas
las condiciones indicadas en el gráfico.
Codos internos agregados para conversiones de
ventilación lateral o inferior se deberán incluir en la
cuenta total de los codos.
Cualquier codo superior a 45º debería ser
considerado como un codo de 90º.
Dos codos de 45° deberán ser considerados como un codo
de 90°.
Para cada codo adicional de 90°, reduzca en 10 pies la
longitud permisible del sistema de escape.
En el cálculo de la longitud total del sistema de ventilación,
debe agregar todas las partes rectas y codos del sistema
(incluyendo el conducto de transición).
LONGITUD DE SALIDA
NO doble o
pliegue los
conductos.
Utilice codos
si algunos
codos
resultan
necesarios.
NO utilice
una longitud
de salida
excesiva.
Corte los
conductos
con la
longitud más
corta posible.
NO
aplaste el
conducto
contra la
pared.
NO coloque
la secadora
en el
conducto.
CORTE el conducto lo
más corto posible e
instálelo derecho en
la pared.
UTILICE codos
cuando hagan falta
curvas.
Coudes
4" DIA.
4"
4" DIA.
4" DIA.
2-1/2"
120 Pies
100 Pies
85 Pies
70 Pies
60 Pies
90 Pies
75 Pies
65 Pies
0
1
2
3
4
5
LONGITUD MÁXIMA RECOMENDADA
Tipos de campanas de escape
Recomendado
Use sólo para instalaciones
de cortas
Cantidad de
codos de 90°
Metal
Rígido
Metal
Rígido
55 Pies
55 Pies
45 Pies
35 Pies
LONGITUD DE ESCAPE
