Instalación del Lavavajillas

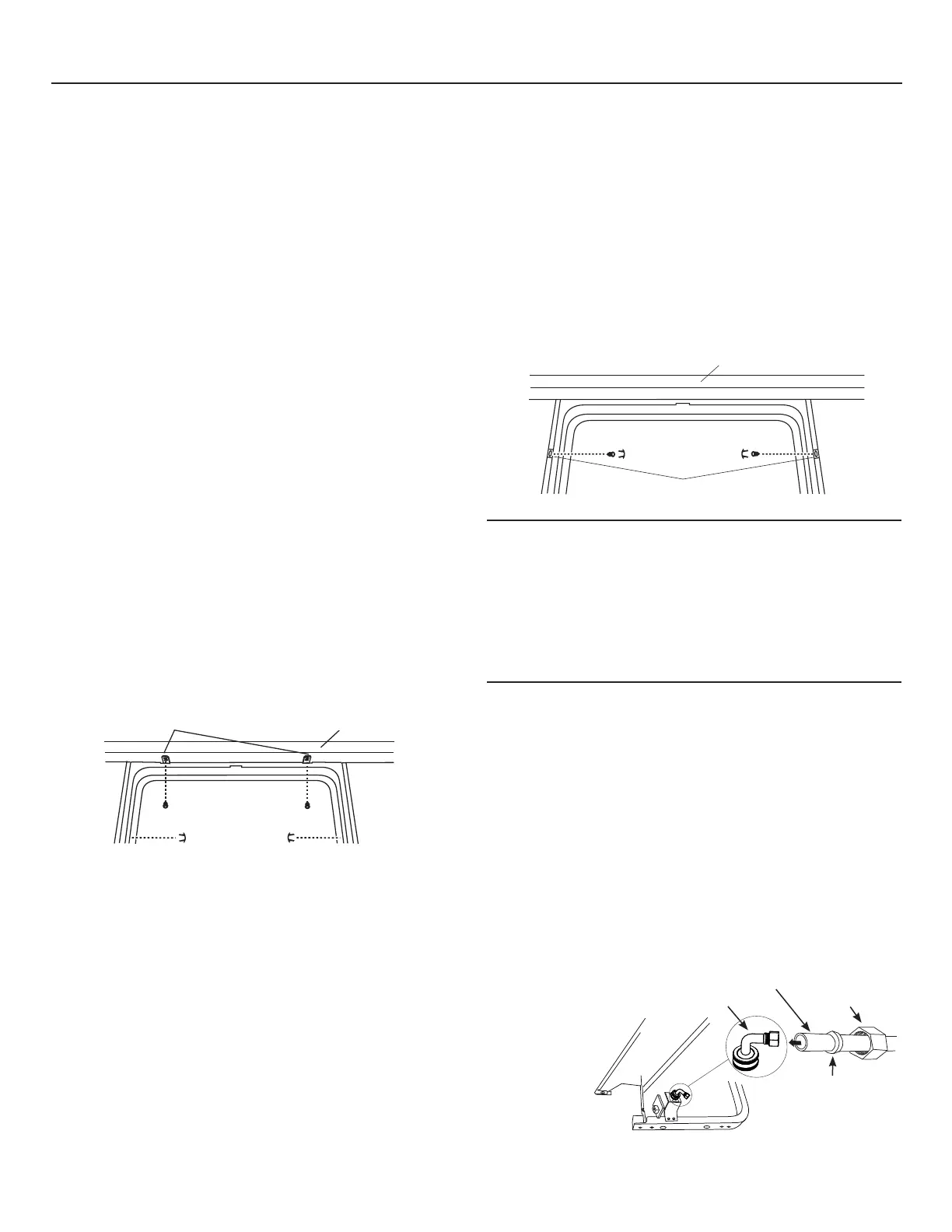

PASO 15: POSICIONE EL LAVAVAJILLAS,
ASEGURE EL MISMO A LA MESADA O EL
GABINETE
En este paso, necesitará los 2 tornillos con cabeza especial
Phillips, de los tornillos que separó en el Paso 1.
El lavavajillas deberá estar asegurado a la mesada o a los
costados del gabinete. Cuando el lado inferior de la mesada
sea de madera, use el Método 1. Use el Método 2 cuando el
lado inferior de la mesada esté hecho de un material que no
acepte tornillos de madera, tal como el granito.
IMPORTANTE – Evite daños sobre el panel de
la puerta y el panel de control. El lavavajillas deberá estar
posicionado de modo que el panel frontal y el panel de control
no tengan contacto con los gabinetes adyacentes o la mesada.
Los tornillos de montaje deberán ser colocados de forma
recta. Las cabezas salientes de los tornillos podrían rayar
el panel de la puerta o el panel de control e interferir con el
funcionamiento de la puerta.
Método 1
Asegure el lavavajillas sobre la parte inferior de la mesada
de madera.
• Vuelva a controlar la alineación del lavavajillas en el gabinete.
Consulte los Pasos 13 y 14. El panel de la puerta y/o el panel
de control no deberán golpear los gabinetes ni la mesada.
• Ajuste el lavavajillas a la parte inferior de la mesada con
2 tornillos de cabeza especial Phillips. Consulte la figura.
Asegúrese de que los tornillos estén colocados de forma
recta para evitar daños sobre el pañel.
• Instale los botones del enchufe al costado de la tubería en
los agujeros provistos.
Método 2
Asegure el lavavajillas a los costados del gabinete.
• Vuelva a controlar la alineación del lavavajillas en el
gabinete. Consulte los Pasos 13 y 14. El panel de la puerta
y/o el panel de control no deberán golpear los gabinetes o
la mesada.
• Ajuste el lavavajillas a los gabinetes adyacentes con los 2
tornillos de cabeza especial Phillips provistos. Consulte la
Figura X. Asegúrese de que los tornillos estén colocados de
forma recta para evitar daños sobre el pañel. No atornille
sobre la estructura frontal del gabinete.
• Instale los botones del enchufe al costado de la tubería en
los agujeros provistos.
PASO 16: CONEXIÓN AL SUMINISTRO DE AGUA
Conecte la línea de suministro de agua al codo de 90º.
Si usará una conexión con una manguera trenzada flexible:
• Ajuste la tuerca al codo de 90º usando una llave ajustable.
Si usará una conexión a una tubería de cobre:
• Deslice la tuerca de compresión y luego una abrazadera de
refuerzo sobre el extremo de la línea de agua.
• Inserte la línea de agua en el codo de 90º.
• Deslice la abrazadera de refuerzo contra el codo y asegure la
misma con una tuerca de compresión.
IMPORTANTE – Asegúrese de que el resorte de la
puerta y/o el cable del resorte de la puerta no tengan frotación
ni contacto con la manguera de
llenado o la línea de suministro
de agua.
Controle esto
abriendo y
cerrando la
puerta. Si se
produce un
ruido de
frotación o
interferencia,
redirija las
líneas de suministro de agua.
11
Figure Y
Tuerca de
compresión
Línea de suministro
de agua caliente
Codo de 90º
Abrazadera
de refuerzo
Lado inferior izquierdo
• Vuelva a controlar que el lavavajillas esté posicionado de forma
frontal en la abertura del gabinete, tanto en la parte superior
como inferior del electrodoméstico, antes de montar el mismo a
los gabinetes/ mesada. Haga ajustes si es necesario.
• Confirme que todas las patas niveladoras tengan contacto
con el piso, a fin de evitar que el lavavajillas se balancee y
para asegurar un funcionamiento adecuado de la puerta y la
traba and latch operation.
Brackets
Wood Countertop
Soportes
Mesada de madera
Figura X
Granite Countertop
Side Brackets
Mesada con superficie sólida
Soportes laterales
