INSTALACIÓN OPCIONAL: VENTILACIÓN
POR LA PARED POSTERIOR
Un.conducto.de.5".redondo.podría.usarse.en.
espacios.DE.CONDUCTOS.CORTOS.de.3.pies.o.
menores,.tales.como.para.una.salida.de.ventilación.
directa.por.la.parte.exterior.
Para.convertir.la.dirección.del.soplador.de.escape,.
remueva.las.cuatro.tuercas.detrás.del.filtro.que.
sostiene.el.soplador.y.el.protector.de.alambre
Rote.el.soplador.y.reinstale.a.la.cámara.de.
ventilación,.como.se.muestra.encima.Apriete.de.
nuevo.las.tuercas,.pero.no.las.apriete.demasiado
CÓMO INSTALAR LOS CONDUCTOS
Use.conductos.de.aluminio.o.galvanizados.en.6"..
ó.3
1
⁄4".x.10" en.tamaño,.o.una.combinación.de.
ambos.
Conductos.de.PVC.se.deben.usar.si.se.están.
instalando.bajo.una.capa.de.concreto.vaciado.
NOTA:
.Los.códigos.de.construcción.locales.se.
deben.obedecer.en.especificar.el.tipo.aprobado..
y.la.planificación.de.TODOS.los.conductos.usados
Siempre.use.una.tapa.con.regulador.de.tiro.de.techo.o.
de.pared.Las.tapas.de.pared.para.electrodomésticos.
de.lavandería.no.se.deben.usar.NUNCA
Instale.el.trabajo.de.conductos,.haciendo.que.
la.dirección.de.las.conexiones.vaya.de.macho.a.
hembra.para.el.flujo.de.aire,.como.se.muestra.
Asegure.todas.las.juntas.con.los.tornillos.para.
planchas.metálicas.y.con.cinta.adhesiva.de.
conductos.para.asegurar.la.hermeticidad
Para.eficiencia.máxima,.use.la.porción.de.conducto.
más.corta.y.más.recta.posible,.con.la.menor.
cantidad.de.accesorios.posible.Para.un.rendimiento.
satisfactorio,.el.conducto.no.debe.exceder.100.pies.
de.longitud.equivalente.Refiérase.a.la.CÁLCULOS.
DE.LOS.CONDUCTOS.de.longitudes.equivalentes.Use.
la.CÁLCULOS.DE.LOS.CONDUCTOS.para.calcular.la.
longitud.equivalente.total.de.los.conductos.
22

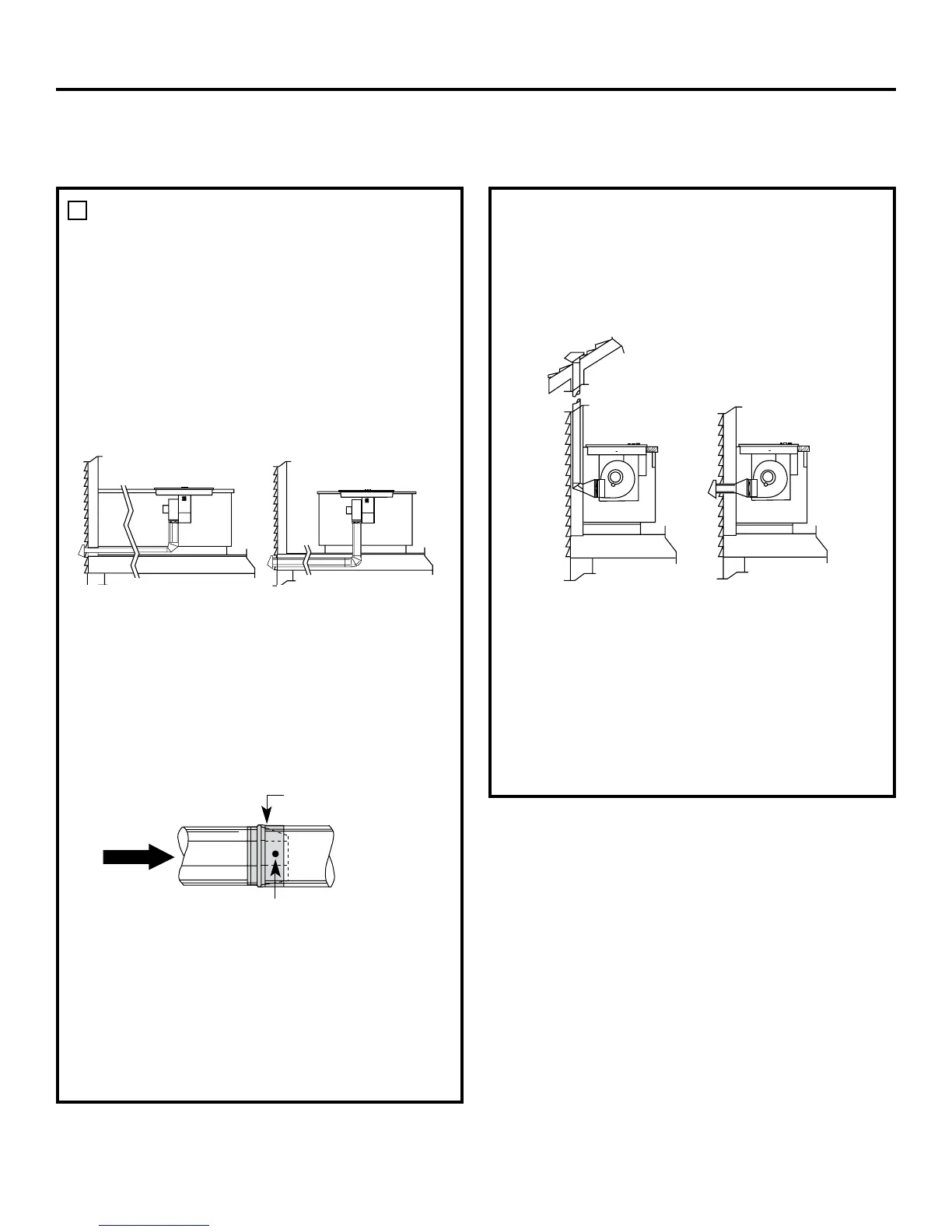

A.través.del.espacio..
de.la.base.del.gabinete
Entre.las.vigas.del.piso
Ventilación.descendente
En.el.interior.de.la..
pared.hacia.el.techo
Directamente..
hacia.el.exterior
Ventilación.por.la.pared.posterior
Cinta.adhesiva.de.
conductos.sobre.la.junta.
y.el.tornillo
Flujo.del.aire
Tornillo
6
Instrucciones de instalación
.
INSTALACIÓN DE LOS CONDUCTOS
(Nota: Solamente con el propósito de planificación.)
