AVERTISSEMENT –
AVANT DE PROCÉDER À L’INSTALLATION
DE L’ÉVACUATION, VEILLEZ À COUPER L’ALIMENTATION
ÉLECTRIQUE DE LA SÉCHEUSE. PROTÉGEZ VOS MAINS
ET VOS BRAS DES PARTIES COUPANTES LORQUE VOUS
TRAVAILLEZ SUR LA CARROSSERIE. MUNISSEZ-VOUS
DE GANTS.
Instructions d’installation
79

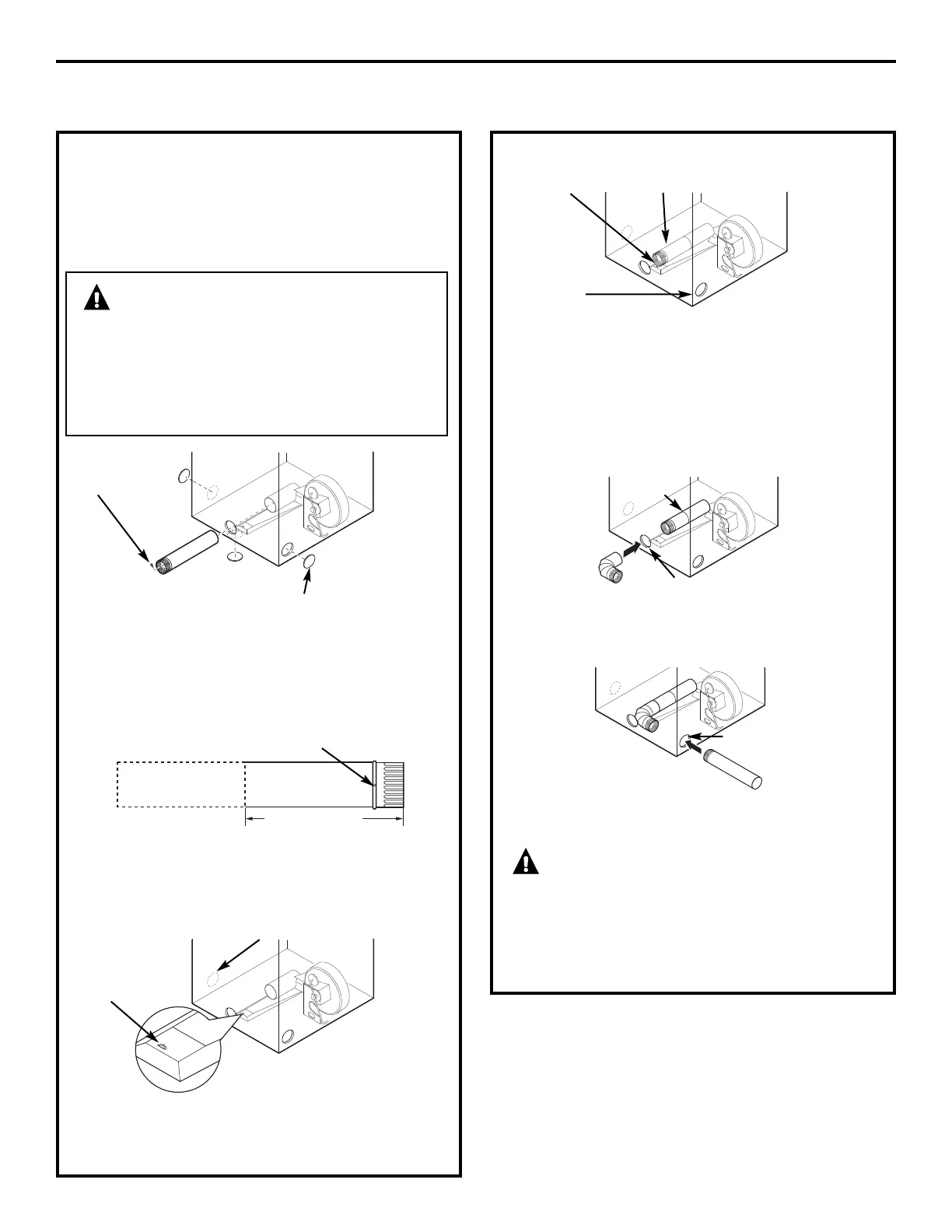

ÉVACUATION LATÉRALE :
Orifice d’évacuation de la sécheuse sur la droite
de la carrosserie sur les modèles fonctionnant à l’électricité
uniquement.
Orifice d’évacuation de la sécheuse sur la gauche de la carrosserie
sur les modèles fonctionnant au gaz et à l’électricité.
Enlevez la débouchure gauche, droite ou
du dessous. Retirez la vis située à l’intérieur
du tuyau d’évacuation de la sécheuse
et conservez-la. Retirez le tuyau de la sécheuse.
Retirez la vis
et mettez-la
de côté
Retirez la débouchure
appropriée (une seule)
Trou de fixation
Coupez le tuyau comme indiqué et conservez
la portion A.
EMPLACEMENT DE LA LANGUETTE
Pliez la
languette
à un angle
de 45°
À travers l’orifice arrière, repérez la languette
au milieu de la base de l’appareil. Soulevez la
languette à 45° à l’aide d’un tournevis à tête plate.
AJOUTER UN NOUVEAU CONDUIT
Rebranchez la portion découpée (A) du conduit
au boîtier du ventilateur. Veillez à ce que le conduit
raccourci soit aligné sur la languette dans la base.
Utilisez la vis mise de côté précédemment pour fixer
le conduit à la languette sur la base de l’appareil.
AJOUTER UN COUDE ET UN CONDUIT POUR L’ÉVACUATION
SUR LA GAUCHE ET LA DROITE DE L’APPAREIL
• Introduisez le coude de 4 po dans l’orifice arrière
et connectez le coude au tuyau interne de la
sécheuse.
• Introduisez le conduit de 4 po dans l’orifice latéral
et connectez-le au coude.
MISE EN GARDE : Ne pas tirer ou
endommager les fils électriques et ne pas retirer
le couvert de vinyle des pièces électriques à
l’intérieur de la sécheuse lors de l’insertion du
conduit. Une légère interférence peut se produire
entre l’évacuation et les composants de fil.
Portion « A »
Évacuation
côté gauche
Trou de fixation
Tuyau interne
Non applicable au gaz
A
42,2 cm (13
3
⁄8 po)
Droite
Gauche
Dessous
Orifice arrière
Orifice latéral
