ÉVACUATION DE LA SÉCHEUSE (suite)
AVERTISSEMENT –
IL FAUT TOUJOURS LAISSER LA PLAQUE
D’OBTURATION SUR L’ORIFICE À L’ARRIÈRE
DE LA SÉCHEUSE. (Ensemble WE1M454)
Instructions d’installation
80

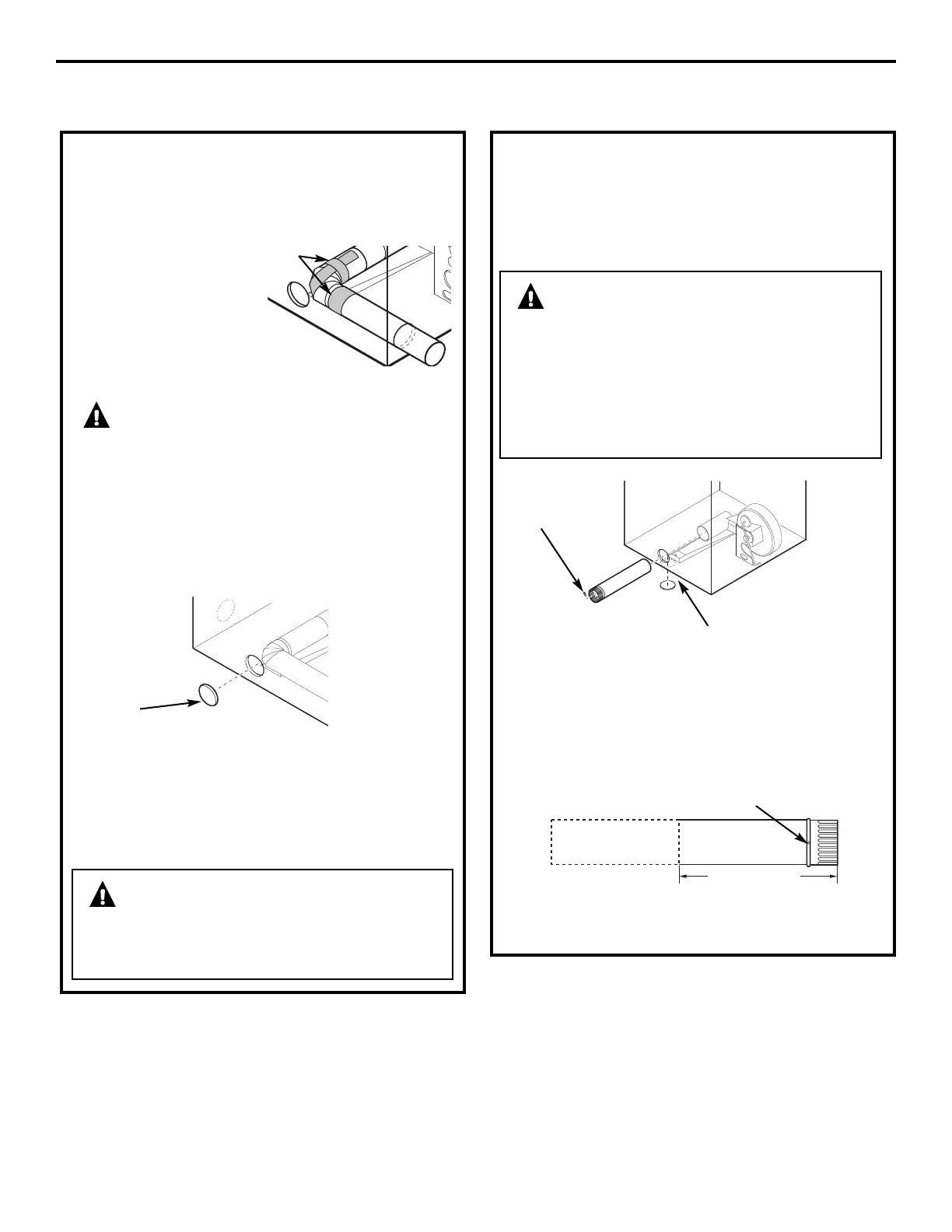

ÉVACUATION LATÉRALE (suite)
Connectez les coudes et les conduits
métalliques pour terminer l’installation
du système d’évacuation. Recouvrez l’orifice arrière
d’une plaque (Ensemble WE1M454) disponible
auprès de votre fournisseur local. Placez
la sécheuse à son emplacement final.
AJOUTER UNE PLAQUE D’OBTURATION
À L’ARRIÈRE DE LA CARROSSERIE
(ÉVACUATION LATÉRALE)
Plaque
(Ensemble WE1M454)
AJOUTER UN COUDE ET UN CONDUIT POUR L’ÉVACUATION
SUR LA GAUCHE ET LA DROITE DE L’APPAREIL (suite)
• Appliquez du ruban
adhésif comme
indiqué sur le joint
entre le tuyau interne
de la sécheuse et
le coude, et également
sur le joint entre le
coude et le tuyau
latéral.
MISE EN GARDE : Les joints du conduit
interne doivent être fixés avec du ruban adhésif afin
d’éviter qu’ils ne se détachent et que ceci n’entraîne
un risque pour la sécurité.
Ruban adhésif
AVERTISSEMENT –
AVANT DE PROCÉDER A L’INSTALLATION
DU SYSTEME D’ÉVACUATION, VEILLEZ À COUPER
L’ALIMENTATION ÉLECTRIQUE DE LA SÉCHEUSE.
PROTÉGEZ VOS MAINS ET VOS BRAS DES
PARTIES COUPANTES LORQUE VOUS TRAVAILLEZ
SUR LA CARROSSERIE. MUNISSEZ-VOUS
DE GANTS.
ÉVACUATION PAR LE DESSOUS :
Orifice d’évacuation de la sécheuse
par le dessous de la carrosserie
sur les modèles fonctionnant au gaz
et à l’électricité.
Retirez la vis située à l’intérieur du tuyau
d’évacuation de la sécheuse et conservez-la.
Retirez le tuyau de la sécheuse. Enlevez
la débouchure du dessous.
Retirez la vis
et mettez-la
de côté
Retirez la débouchure
appropriée (une seule)
Trou de fixation
Coupez le tuyau comme indiqué et conservez
la portion A.
A
31,4 cm (12
3
⁄8 po)
Dessous
