AVERTISSEMENT –
IL FAUT TOUJOURS LAISSER LA PLAQUE
D’OBTURATION SUR L’ORIFICE À L’ARRIÈRE
DE LA SÉCHEUSE.
(Ensemble WE1M454)
ÉVACUATION PAR LE DESSOUS (suite)
Orifice d’évacuation de la sécheuse
par le dessous de la carrosserie
sur les modèles fonctionnant au gaz
et à l’électricité.
Connectez les coudes et les conduits
métalliques pour terminer l’installation du système
d’évacuation. Recouvrez l’orifice arrière d’une
plaque (Ensemble WE1M454) disponible auprès
de votre fournisseur local. Placez la sécheuse
à son emplacement final.
AJOUTER UNE PLAQUE D’OBTURATION
À L’ARRIÈRE DE LA CARROSSERIE
(ÉVACUATION PAR LE DESSOUS)
Plaque
(Ensemble WE1M454)
Instructions d’installation
81

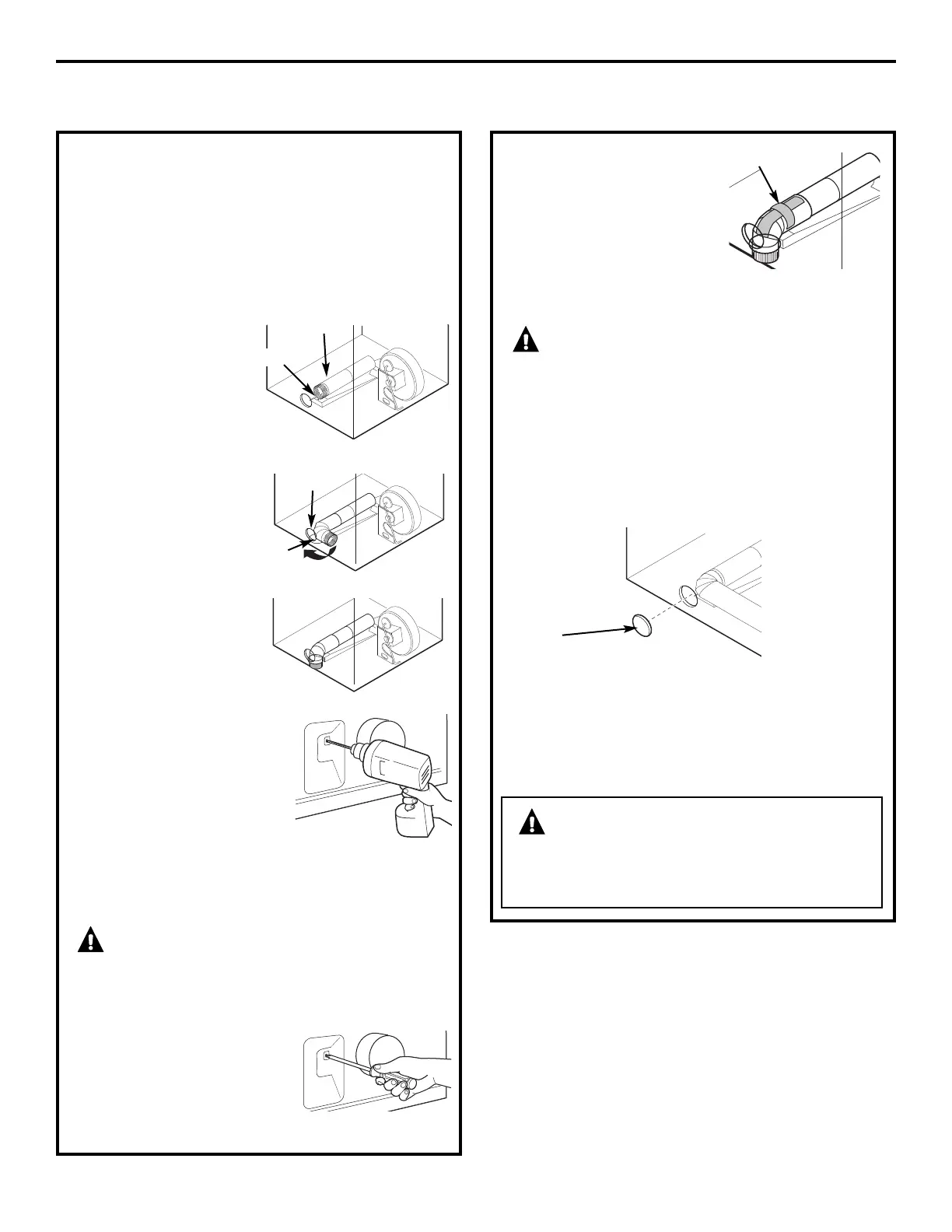

AJOUTER UN NOUVEAU CONDUIT
• Rebranchez
la portion découpée
A du conduit
au boîtier
du ventilateur.
• Placez du ruban
adhésif sur le coude
dans un angle de
90 degrés afin d’éviter
toute rotation.
• Introduisez le coude
dans l’orifice arrière
et connectez-le à
la portion A. Pivotez
le coude vers l’orifice
du dessous.
• Tout en tenant le tuyau
et le coude à l’aide
de vos mains via l’orifice
arrière, percez un trou
de 1/8 po à travers le trou
de la languette inférieure
et le tuyau conformément
à l’illustration.
REMARQUE : Assurez-vous que la perceuse
a traversé le tuyau et le coude.
MISE EN GARDE :Prenez soin de ne
pas tirer ou endommager les fils électriques placés
à l’intérieur de la sécheuse lors de l’insertion
du conduit.
• Tout en tenant le tuyau
et le coude par l’orifice
arrière, vissez les tuyaux
en place à l’aide de la vis
précédemment mise
de côté.
Orifice
arrière
Orifice
du dessous
Vue de dessous
Portion « A »
Trou de fixation
• Appliquez du ruban adhésif
sur le joint entre le tuyau
interne de la sécheuse
et le coude.
REMARQUE : Assurez-vous
que le ruban recouvre le trou
de vis de la portion A à
l’endroit où il se raccorde
au coude.
MISE EN GARDE :Les joints du
conduit interne doivent être fixés avec du ruban
adhésif afin d’éviter qu’ils ne se détachent et que
ceci n’entraîne un risque pour la sécurité.
Ruban adhésif
