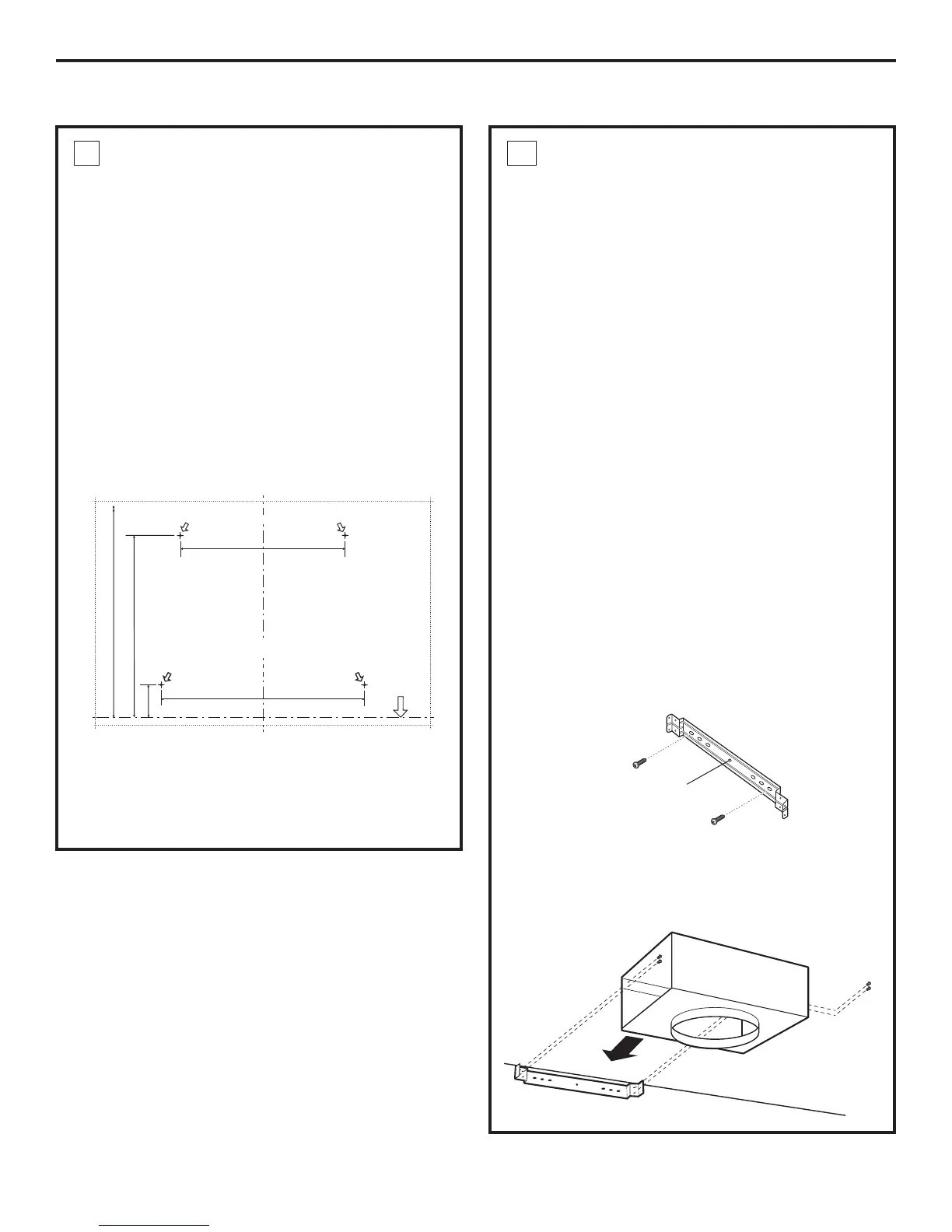

INSTALE EL SOPORTE
DEL CONDUCTO Y EL DEFLECTOR
El soporte del conducto debe instalarse contra la pared
trasera en forma alineada con el cielorraso; el punto
donde el cielorraso se une con la pared debe estar
nivelado para que el soporte y la cubierta del conducto
queden alineados. Este soporte sostendrá la cubierta
del conducto en su lugar en la parte superior.
Sujete el soporte a la pared:
• Alinee el recorte de la línea central con forma
de diamante del soporte con la línea central a lápiz
de la pared.
• Marque 2 ubicaciones de orificios para tornillos
en la pared.
• Perfore orificios piloto de 1/8" en las ubicaciones
marcadas.
• Si los orificios piloto no entran en las columnas de
madera, agrande los orificios a 3/8" e instale anclajes
de pared de metal (provistos).
• Si realiza el montaje directamente sobre una pared
de mampostería, adquiera los anclajes adecuados
N°10 para mampostería. Perfore e instale según las
instrucciones del fabricante de la sujeción.
• Coloque los tornillos, a mano, dentro de las sujeciones
para que los anclajes se expandan. Quite los tornillos.
• Sujete el soporte a la pared con tornillos para madera
y/o fijaciones.
• Instale el accesorio de deflector de aire al soporte
de cubierta del conducto con los 4 tornillos de
montaje provistos. NO ajuste los tornillos. Esta
es una instalación temporal.
3
Instrucciones de instalación
INSTALE LOS TORNILLOS
DE MONTAJE DE LA CAMPANA
Los tornillos de montaje deben ingresar en el soporte
horizontal o en las columnas de pared.
• Con la plantilla adherida con cinta en su lugar, utilice
una perforadora para marcar las ubicaciones de los
tornillos del soporte de montaje.
• Perfore orificios piloto de 1/8" en 4 de las ubicaciones
perforadas en el soporte inferior. Si los 2 orificios piloto
inferiores no entran en la madera, agrande los
orificios a 3/8” e instale anclajes de pared de metal
(provistos).
• Quite la plantilla.
• Instale los 2 tornillos de montaje superiores; deje un
espacio de 1/4" entre la cabeza del tornillo y la pared.
Esto permitirá que la ranura del orificio del armazón
de la campana se enganche con la cabeza del tornillo.
IMPORTANTE: Utilice los tornillos de montaje incluidos.
NO UTILICE TORNILLOS PARA CONSTRUCCIONES
EN SECO.
• Verifique que los tornillos de montaje estén nivelados
horizontalmente.
2
Recorte de la línea central
19
PLANTILLA DE MONTAJE
DE LA PARED TRASERA
L
ín
ea
central ver
ti
cal
ALINIE LA CORNIZA
INFERIOR CON
LA LINEA MARCADA
CON LAPIZ, INDICANDO
LA PARTE INFERIOR
DE LA CAMPANA
11-7/16"
Altura de instalación
Línea horizontal
C
L
PERFORE 2 (DOS) ORIFICIOS PILOTO DE 3/16" A TRAVÉS DE LAS COLUMNAS O SOPORTE TRASERO DE PARED
10-1/8"
12-08 JR
2"
PERFORE 2 (DOS) ORIFICIOS PILOTO DE 3/16" A TRAVÉS DE LAS COLUMNAS O SOPORTE TRASERO DE PARED
12-1/2"
LA VENTILACIÓN A TRAVEZ
DE LA PARED ES DE 27-3/4" MÍN.
POR ENCIMA DE LA ALTURA
DE INSTALACIÓN
