Instrucciones de instalación
20

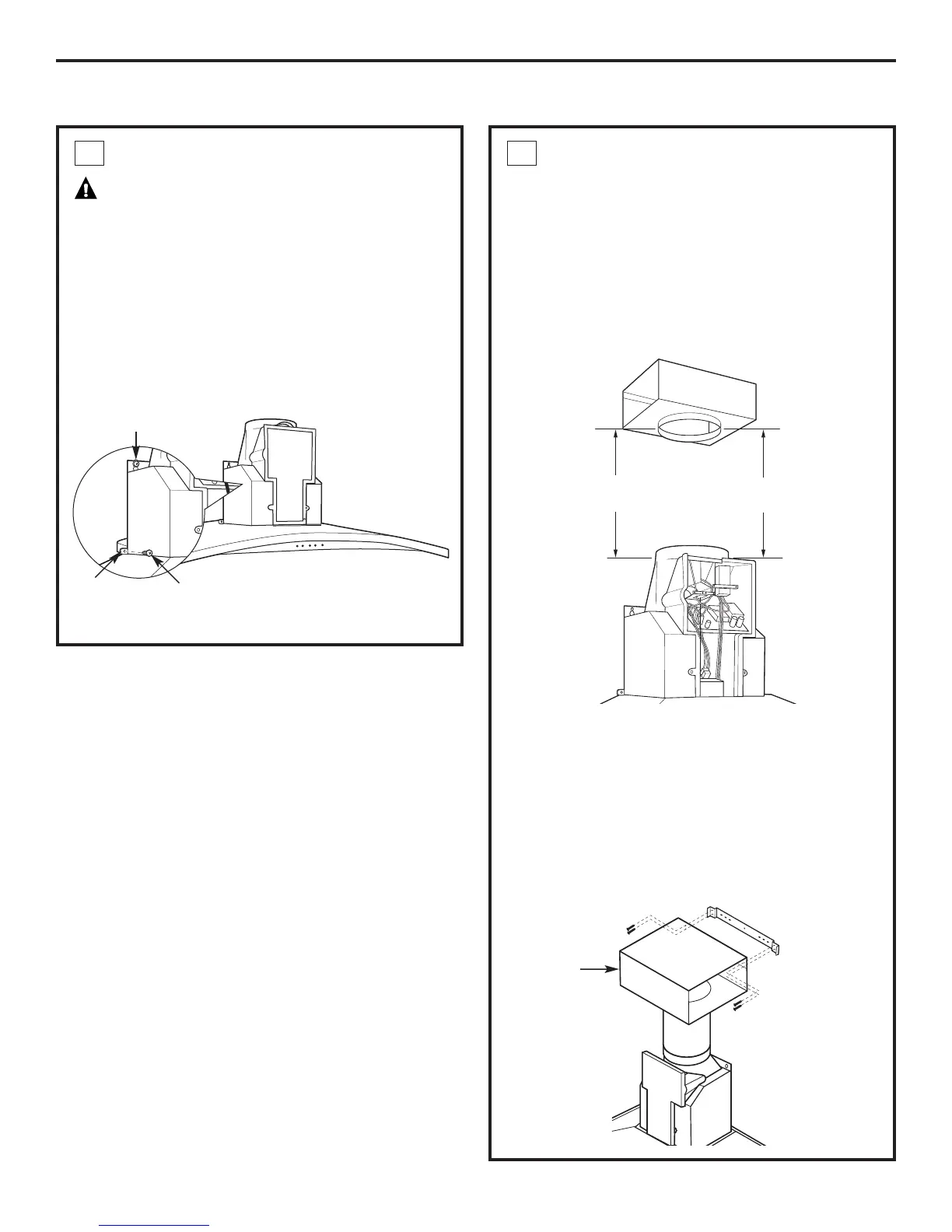

MIDA Y CORTE LA PIEZA
DE CONDUCTO
• Mida desde la parte inferior del deflector de aire
hasta la parte superior de la campana, como
puede verse. Reduzca esa dimensión en 1" para
facilitar la instalación. El conducto cubrirá y se
superpondrá con el deflector y la salida de escape
de la campana.
• Quite el deflector de aire del soporte de la cubierta
del conducto.
• Corte la pieza de conducto del tamaño adecuado
y deslícela en la parte inferior del deflector.
• Coloque el deflector montado y el conducto sobre
la salida de escape.
• Sostenga el montaje contra el soporte del conducto.
• Coloque 2 tornillos en cada lado de la parte inferior
del deflector y en el soporte.
• Utilice cinta aislante para sellar el conducto hacia
el deflector y en la salida de escape.
5
Longitud
de la medida
Longitud
del conducto
Deflector
INSTALACIÓN—RECIRCULACIÓN
INSTALE LA CAMPANA
ADVERTENCIA:Se necesitan 2
personas para levantar y colocar la campana sobre
los tornillos de montaje.
• Levante la campana y colóquela sobre los tornillos
de montaje.
• Si utiliza una sujeción de pared, verifique que las
arandelas estén adelante de la brida y no detrás.
Controle con un nivel antes de ajustar los tornillos.
• Instale los tornillos inferiores para ajustar la campana
bien contra la pared.
4
Ajuste los
tornillos
Instale los
tornillos
Ubicación
del tornillo
inferior

GE PV976NSS Specifications

General

Style	chimney style
Color	stainless steel
Hood Type	wall mount
Venting Type	ducted
Blower Type	internal
Number of Fan Speeds	4
CFM	450 cfm
Duct Size	8"md
Filters	yes
Sones	7
Control Type	electronic
Interior Light	dual halogen
Voltage	120 volts
Current	15

Weight and Dimensions

Depth	21 inch
Height	18 inch
Width	36 inch
