GE UNC15NP - Installation de la Trousse de Pompe de Vidange UPK4 en Accessoire

49-1000610 Rev. 2 21
INSTRUCTIONS D’INSTALLATION
Instructions d’installation

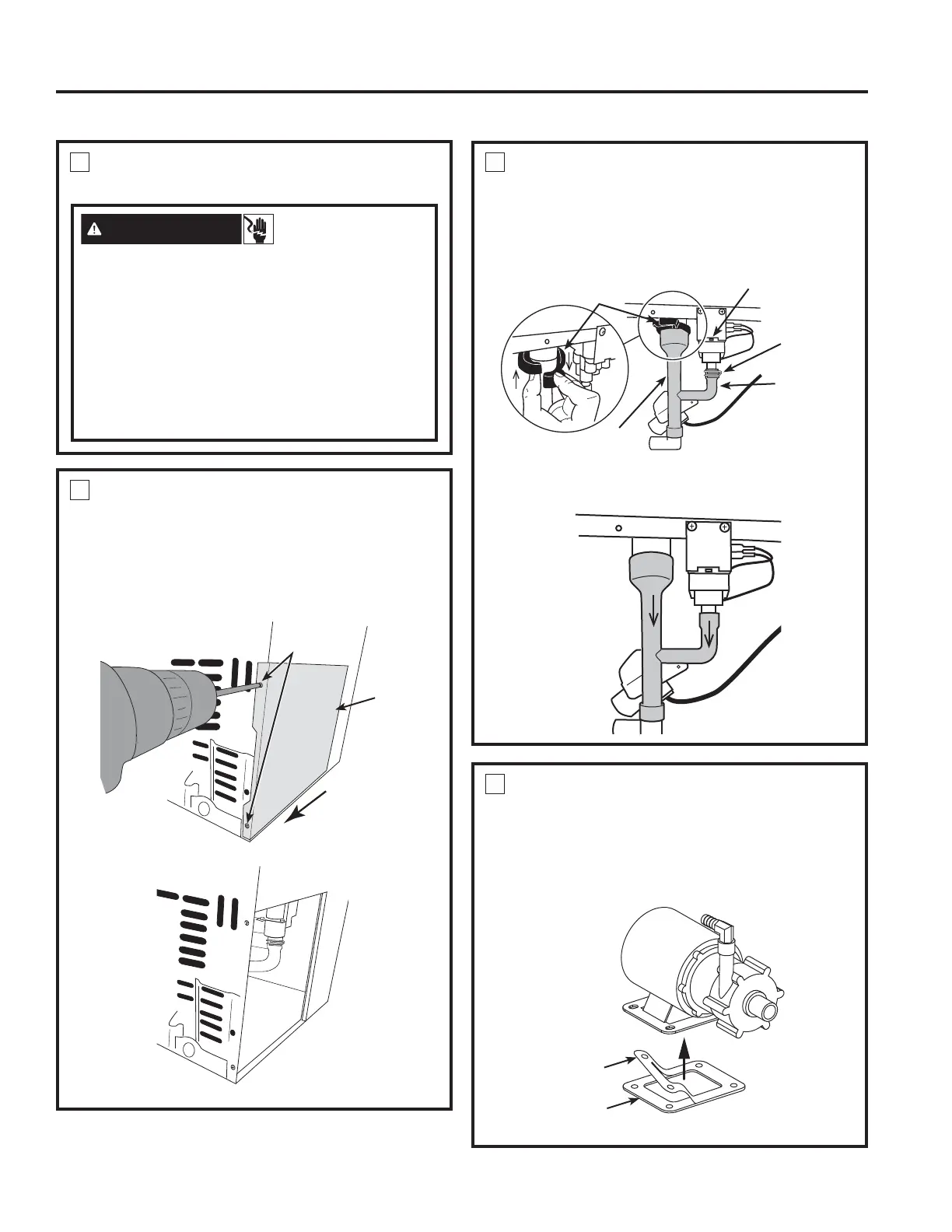

Installation de la trousse de pompe de vidange UPK4 en accessoire (suite)
1
DÉBRANCHER
L’ALIMENTATION ÉLECTRIQUE
AVERTISSEMENT
Risque
d’électrocution
• L’omission d’observer ces instructions peut causer
des blessures sévères, voire fatales.
 /¶DSSDUHLOGRLWrWUHUpSDUpSDUXQWHFKQLFLHQTXDOLILp
seulement.
• Débranchez l’alimentation électrique avant de
réparer ce produit.
 5HEUDQFKH]WRXVOHVGLVSRVLWLIVGHPLVHjODWHUUH
après la réparation.
 5HPHWWH]HQSODFHWRXWHVOHVSLqFHVHWWRXVOHV
panneaux avant l’utilisation.
2
RETIRER LE TUYAU DE
VIDANGE
Ŷ 5HWLUH]O¶DQQHDXGHUHWHQXHHQSODVWLTXHGXWX\DXGH
vidange blanc. Écartez les côtés de l’anneau en sens
opposés comme illustré pour déverrouiller et retirer.
Conservez l’anneau.
Ŷ 5HWLUH]OHWX\DXGHYLGDQJHEODQFHQOHWLUDQWYHUVOH
bas depuis les 2 endroits indiqués.
3
INSTALLER LE COUSSINET EN
CAOUTCHOUC SUR LA
NOUVELLE POMPE
Ŷ 5HWLUH]ODGRXEOXUHEODQFKHGXFRXVVLQHWHQ
caoutchouc rectangulaire et apposez la face adhésive
sur la pompe de vidange.
Doublure blanche
Coussinet en
caoutchouc -
Face adhésive
vers le haut
1
RETIRER LE PANNEAU
D’ACCÈS
Ŷ Utilisez une perceuse ou un tournevis à pointe
cruciforme pour retirer les 2 vis du panneau d’accès
comme illustré sur la figure ci-dessous. Glissez le
panneau dans la direction indiquée pour le retirer.
Vis
Panneau
d’accès
Glisser le
panneau dans
cette direction
Anneau de
retenue
7X\DXGH
vidange
court
7X\DXGH
vidange
principal
Clapet de
refoulement
Grande
bride
métallique
