GE UNC15NP - Page 80

20 49-1000610 Rev. 2
Instrucciones de instalación
ANTES DE COMENZAR
Lea estas instrucciones en su totalidad y
atentamente.
• IMPORTANTE – Conserve estas
instrucciones para uso del inspector local.
• IMPORTANTE – Cumpla con todos
los códigos y ordenanzas gubernamentales.
• Nota para el Instalador – Asegúrese que el
Comprador conserve estas instrucciones.
• Nota para el Consumido – Guarde estas
instrucciones para referencia futura.
 1LYHOGHKDELOLGDG±/DLQVWDODFLyQGHHVWHGLVSRVLWLYR
requiere un nivel básico de habilidades mecánicas.
• La correcta instalación del producto es responsabilidad
del instalador.
• Si se producen fallas en el producto debido a una
instalación inadecuada la Garantía no cubrirá las
mismas.
Instalación del Accesorio del Kit de la Bomba de Drenaje UPK4
QUÉ NECESITARÁ:
Llave abierta/de caja de 3/8” o llave de ajuste
'HVWRUQLOODGRU3KLOOLSVQ
Pinza de corte
Pinza de corte lateral
NOTA: Esta bomba puede ser instalada en una máquina de
hielo para cubos o en una máquina de hielo en pepitas.
INSTRUCCIONES DE INSTALACIÓN

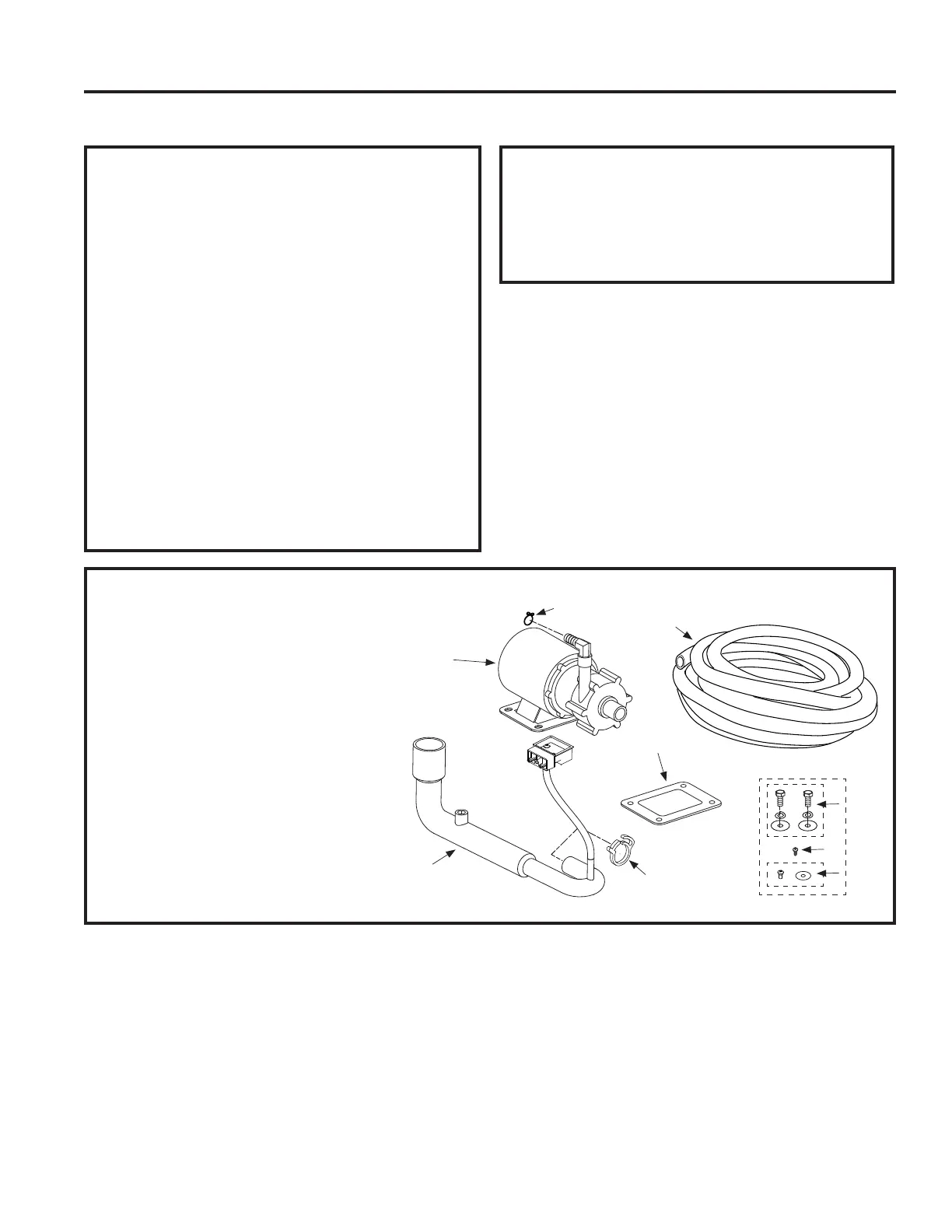

CONTENIDOS DEL KIT:
(QVDPEOHGHOD%RPEDGH'UHQDMH\OD
Válvula de Control (1)
(QVDPEOHGHOD7XEHUtDGH'UHQDMHGH
PVC y el Sensor de Presión (1)
3 - Almohadilla de Goma (Para Montaje en la
Bomba) (1)
7XEHUtDGH'HVFDUJD±9DFtD
5 - Abrazadera Metálica (Para la Tubería de
'HVFDUJD
6 - Anillo de Retención de Plástico (1)
7 - Pernos de Ajuste de la Bomba (2);
Arandela Elástica (2); Arandela Plana (2)
8 - Tornillo de la Carcasa del Sensor de
Presión (ST/4*12) (1)
9 - Tornillo a Tierra con Arandela (M/4*8) (1);
Arandela de Bloqueo (1)
1
3
2
4
5
7
8
9
6
