4| Description of functions
Explanations
1 Compressor
2 Cylinder LP-stage
3 Intermediate pressure chamber MP
4 Intermediate pressure line MP
5 Cylinder HP-stage
6 Liquidsubcooler
7 Reinjection valve
8 Sight glass
9 Solenoid valve
10 Filter drier
11 Damper, pressure line
12 Oil separator
13 Non-return valve
14 Condenser
15 Refrigerant receiver
16 Filter drier
17 Solenoid valve
18 Sight glass
19 Expansionvalve(evaporator)
20 Evaporator
21 Liquidseparator
22 Damper, suction line
23 Filter suction line
LP = Low pressure
MP = Intermediate pressure
HP = High pressure
FUE=Liquidsubcooler,inlet
FUA=Liquidsubcooler,outlet

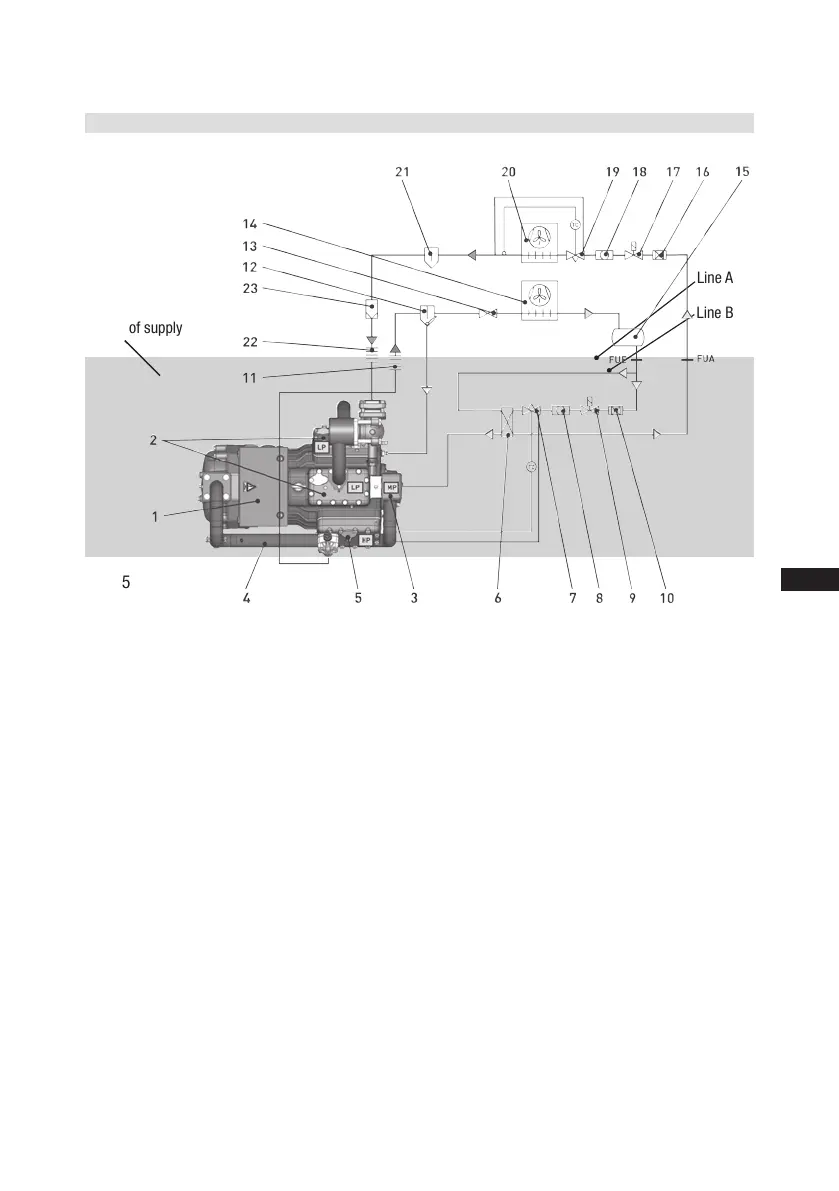

4.1 Two-stagerefrigerationcyclewithliquidsubcooler
Scope of supply
Line A
Line B
Fig. 15
