Section 6 : Branchements électriques
Directives d’installation des générateurs refroidis à l’air de 60 Hz 25
Section 6 : Branchements électriques
Branchements du générateur
REMARQUE : Le câblage de commande peut déjà être
en place sur les générateurs précâblés. Si c’est le cas,
serrez le conduit flexible de 1,5 m (5 pi) à l’intérieur du
boîtier. Si ce n’est pas le cas, le câblage doit être
branché conformément aux lois et aux codes locaux.
1. Retirez le bouchon d’entrée défonçable approprié
du câble principal c.a. et du câble de commande à
l’arrière du générateur.
2. Installez la conduite, le câblage c.a. principal et les
câbles de commande entre le générateur et le
commutateur de transfert. Consultez la Figure 2-6
pour connaître l’emplacement des entrées
défonçables (vérifiez les branchements et le câblage
du commutateur de transfert propre au modèle).
REMARQUE : Ces branchements peuvent déjà avoir
été effectués sur les modèles précâblés.
REMARQUE : Ces câbles peuvent être installés dans le
même conduit si le fil utilisé répond aux normes
d’isolation ou si la gaine fournie est utilisée pour séparer
les câbles de commande à haute et à basse tension.
3. Scellez la conduite au générateur conformément à
tous les codes.
4. Dénudez les extrémités des câbles. Ne retirez pas
trop de gaine isolante.
5. Pour brancher les fils de commande, appuyez sur
le point de raccordement à ressort avec un
tournevis à tête plate, insérez le fil et relâchez.
REMARQUE : Il ne doit pas y avoir de gaine isolante au
point de raccordement, seulement du fil dénudé.
Câblage de commande

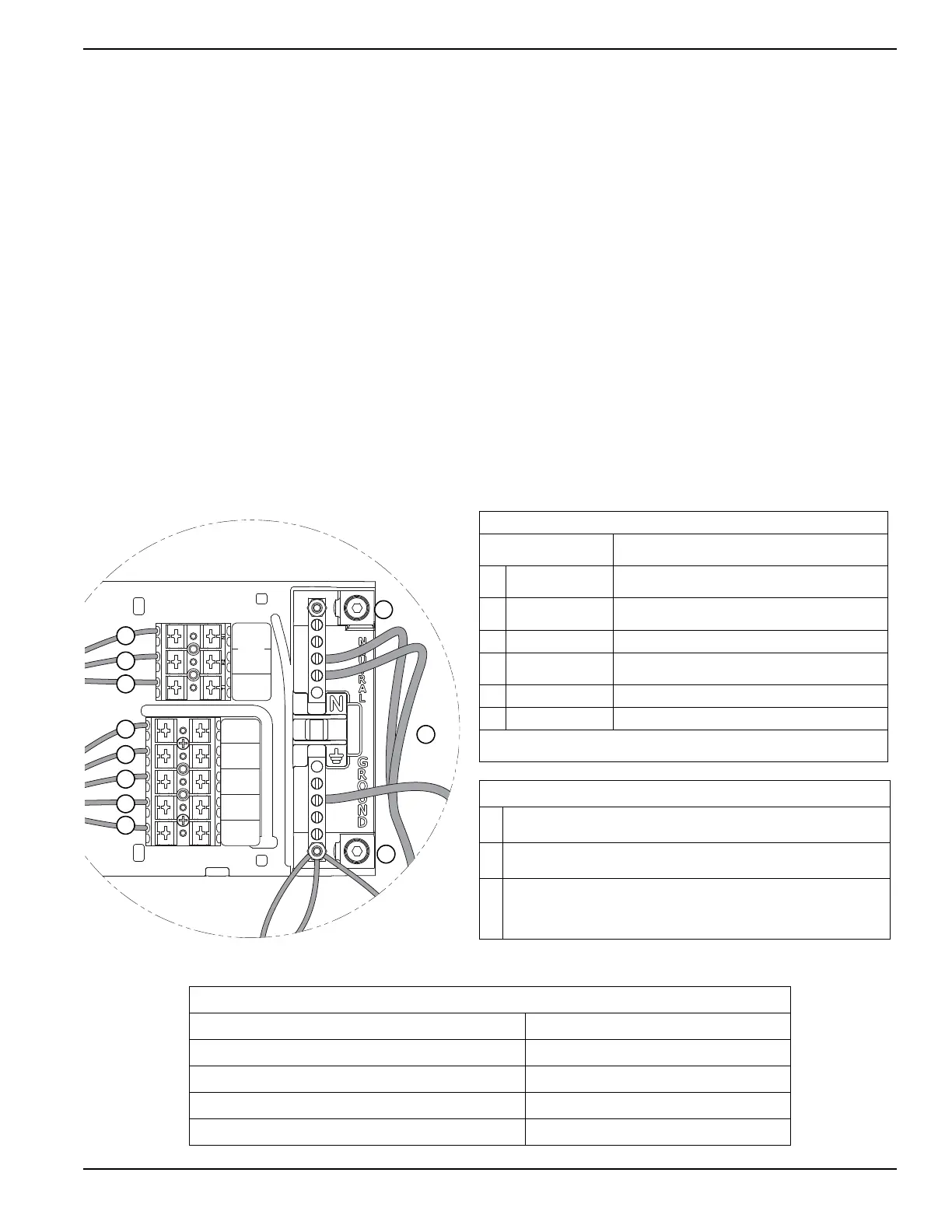

Figure 6-1. Branchements du câblage de commande
6(16(
1
87,/,7<
&20020
$/$50
&20021
$/$50
'&&20021
9'&
75$16)(5
7
9$&/2$'
6833/<
1
87,/,7<
A
A
C
D
E
F
B
F
Table 6-1. Branchements du tableau de commande
Autocollant numérotant la
borne
Numéros de fils
A JAUNE N° 1 ET N° 2
N1 et N2 – 240 V c.a. – Détectent les chutes et hausses
du réseau public
B* BLEU NO 3
T1 – Avec fusible 120 V c.a. pour le chargeur de la
batterie (*voir REMARQUE)
C NOIR N° 3 0 – c.c. (-) Fil de mise à la terre normal
D ROUGE N° 4
194 – c.c. (+) 12 V c.c. pour les commandes de
transfert
E BLANC N° 5 23 – Fil de transmission pour contrôle de transfert
F BLEU N° 1 ET 2 Contacts de relais d’alarme facultatif (normalement ouverts)
Remarque : Doit être branché pour que la batterie demeure chargée, que l’appareil
fonctionne ou pas.
Table 6-2. Branchements de mise à la terre et de neutre
1
Spécifications de serrage de la cosse neutre large, de 2/0 à 14 AWG
13,56 N.m (120 lb-po)
2
Spécifications de serrage de la cosse de mise à la terre large, de 2/0 à
14 AWG 13,56 N.m (120 lb-po)
3
Spécifications de serrage de la barre omnibus de mise à la terre et neutre :
4 à 6 AWG, 3,95 N.m (35 lb-po)
8 AWG, 2,82 N.m (25 lb-po)
10 à 14 AWG, 2,26 N.m (20 lb-po)
1
2
3
Table 6-3. Longueur et taille recommandées du câble de commande
Longueur maximale du câble Taille recommandée du câble
1 à 35 m (1 à 115 pi) Calibre 18 AWG
36 à 56 m (116 à 185 pi) Calibre 16 AWG
57 à 89 m (186 à 295 pi) Calibre 14 AWG
90 à 140 m (296 à 460 pi) Calibre 12 AWG
