3. La mise à la terre qui est normalement située sur le panneau
principal sera réalisée sur le commutateur de la même intensité que
le réseau public et doit être déconnectée du panneau de distribution
existant. Se reporter au National Electrical Code (NEC) pour obtenir
des informations complètes sur la mise à la terre et la connexion.

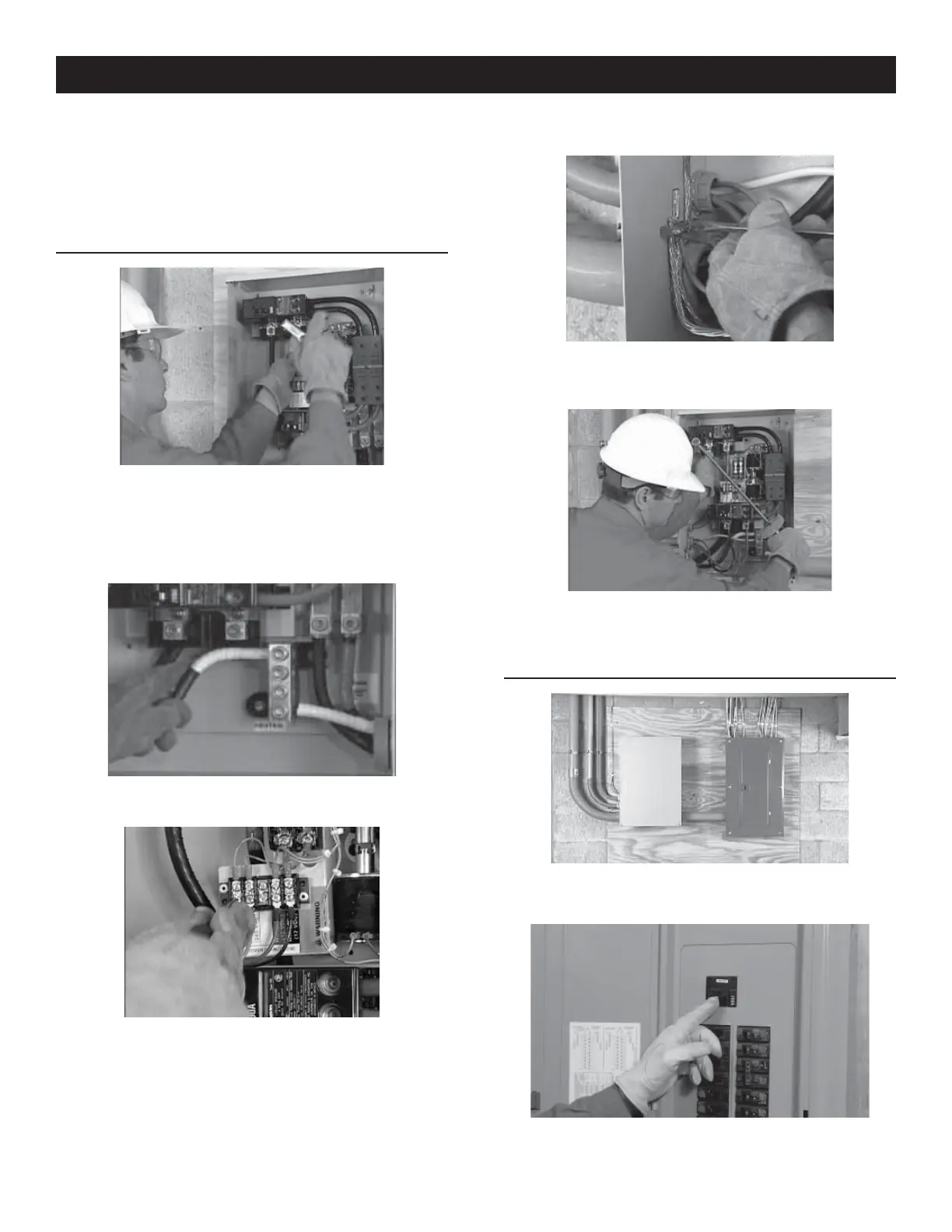

BRANCHEMENTS ÉLECTRIQUES
1. Brancher les fils d’alimentation du générateur et du réseau public aux
cosses appropriées du commutateur de transfert. Les cosses sont
clairement marquées sur le commutateur.
N = alimentation du réseau public normale
E = panneau de connexion du générateur
T = panneau de distribution
2. Les fils neutres du réseau public et du générateur sont connectés
à la même cosse neutre du commutateur.
3. Brancher les fils de commande du générateur aux emplacements
désignés. Les fils 0, 23 et 194 se branchent au bornier ; N1, N2 et T1 se
branchent directement aux porte-fusibles.
4. Terminer le câblage du commutateur de transfert en branchant
les fils de mise à la terre de l’équipement du réseau public et du
générateur à la cosse de mise à la terre.
5. En veillant à soutenir les cosses, serrer les cosses du commutateur
de transfert aux couples indiqués sur le commutateur de transfert.
L’étiquette est située à l’intérieur de la porte du commutateur.
TEST OPÉRATIONNEL
1. Si le commutateur RTSD va être installé, le réseau public a été modifié.
Il faut donc s’assurer que les raccordements sont corrects avant de
remettre sous tension le réseau public.
