Exigences relatives à la batterie
Groupe U1, 12 V, 300 ADF minimum (pièce Generac n°
0J5584).
Installation de la batterie
Remplissez la batterie avec l’électrolyte approprié si
nécessaire et chargez-la complètement avant de l’installer.
Avant d’installer et de brancher la batterie, suivez les
étapes suivantes :
1. Vérifiez que le générateur est bien éteint.
2. Coupez l’alimentation du réseau public au
commutateur de transfert.
3. Retirez le fusible de 7,5 A du tableau de
commande du générateur.
Les câbles de la batterie ont été branchés au générateur
à l’usine. Voir la
Figure 6-3 . Branchez les câbles aux
bornes de la batterie de la façon suivante :
4. Branchez le câble rouge de la batterie (partant du
contacteur du démarreur) sur la borne positive de
la batterie, portant l’indication POS ou (+) à l’aide
du dispositif de fixation fourni (voir la section
Pièces expédiées détachées ).
5. Branchez le câble de batterie noir (de la terre) à la
borne négative de la batterie, désignée par NEG
ou (-) à l’aide du dispositif de fixation fourni.
6. Installez les capuchons rouges (compris) sur les
bornes de la batterie. Voir la section
Pièces
expédiées détachées
.
REMARQUE : Il faut appliquer de la graisse diélectrique
sur les bornes de la batterie afin de prévenir la corrosion.

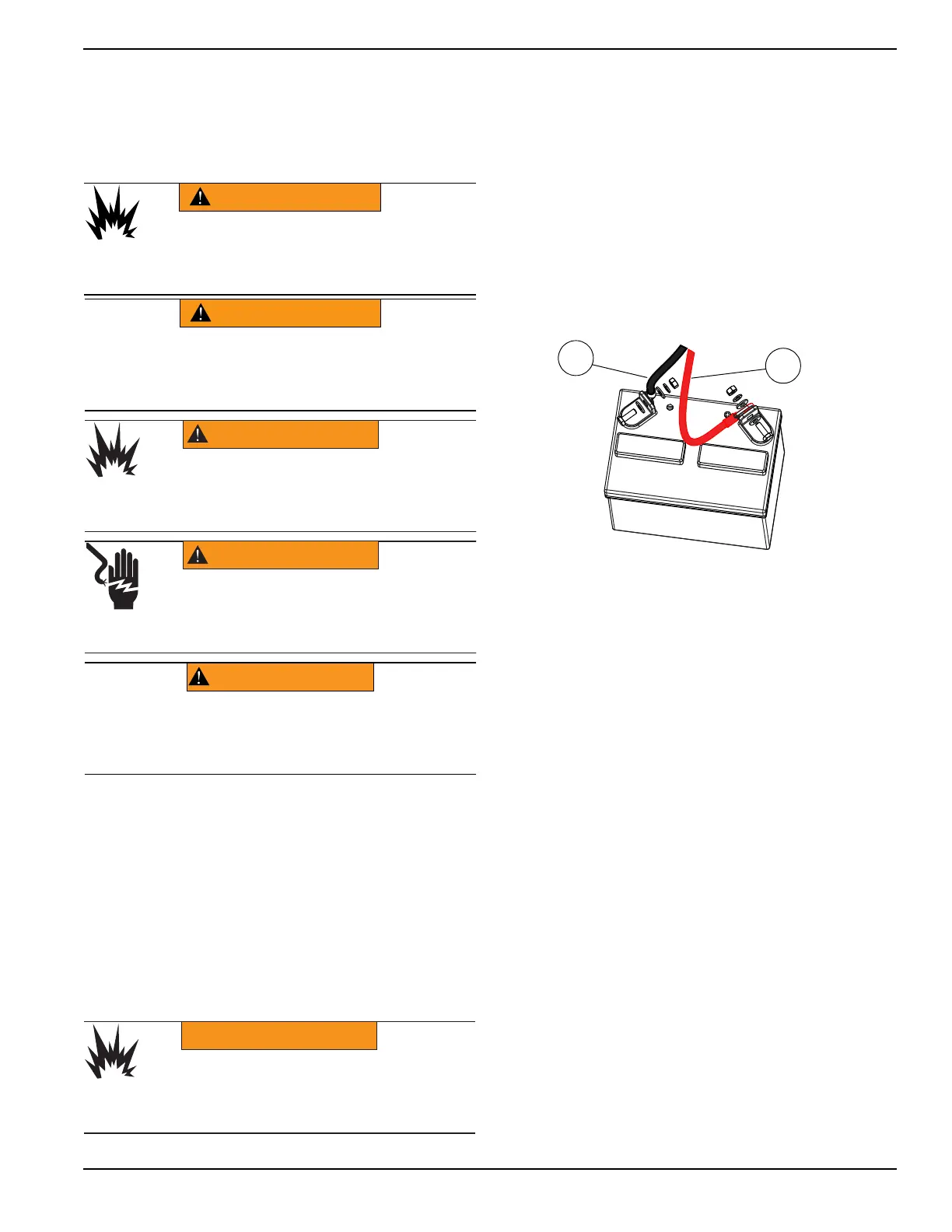

Figure 6-3. Branchements des câbles de la batterie
REMARQUE :
Dans les régions où la température
descend sous
0 °C (32 °F) , il est recommandé d’installer
un chauffe-batterie pour faciliter le démarrage par temps
froid. On peut trouver des chauffe-batterie dans les
trousses pour temps froid chez les fournisseurs de
services d’entretien agréés indépendants.
7. Voir la Figure 6-4 . Installez le support (A) et la vis
(B) de la batterie. Le support installé est illustré à
droite de la figure.
(000137a)
Risque d
’
explosion. Les batteries émettent des gaz explosifs
pendants qu
’
elles se chargent. Gardez-le loin du feu et des
étincelles. Portez de l
’
équipement de protection quand vous
travaillez avec des batteries. Le non-respect de cette consigne
pourrait entraîner la mort ou des blessures graves.
AVERTISSEMENT
B
3JTRVFEFCSßMVSFT-FTCBUUFSJFTDPOUJFOOFOUEFM¶BDJEF
TVMGVSJRVFFUQFVWFOUDBVTFSEFTCSVMVSFTDIJNJRVFTTÏWÒSFT
1PSUF[EFM¶ÏRVJQFNFOUEFQSPUFDUJPORVBOEWPVTUSBWBJMMF[
BWFDEFTCBUUFSJFT-FOPOSFTQFDUEFDFUUFDPOTJHOFQPVSSBJU
FOUSBÔOFSMBNPSUPVEFTCMFTTVSFTHSBWFT
$9(57,66(0(17
(000162)
AVERTISSEMENT
Explosion. Ne jetez pas les batteries au feu. Les batteries sont
explosives. La solution électrolyte peut causer des brûlures et
la cécité. Si la solution électrolytique entre en contact avec la
peau ou les yeux, rincez avec de l’eau et demandez une aide
médicale immédiate.
(000164)
Décharge électrique. Débranchez la borne de mise
à la terre de la batterie avant de travailler sur la
batterie ou ses câbles. Le non-respect de cette
consigne pourrait entraîner la mort ou des
blessures graves.
AVERTISSEMENT
AVERTISSEMENT
Risque environnemental. Recyclez toujours les batteries
dans un centre de recyclage officiel, conformément aux lois
et aux réglementations locales. Le non-respect de cette
consigne pourrait causer des dommages à l’environnement,
la mort ou des blessures graves.
(000228)
(000133)
Explosion. Les batteries émettent des gaz explosifs.
Branchez toujours le câble positif de la batterie en
premier pour éviter les étincelles. Le non-respect de
cette consigne pourrait entraîner la mort ou des
blessures graves.
AVERTISSEMENT
BATTERY
12 VDC
001126
(–)
(+)
A. Fil noir négatif (–) partant du châssis
B. Fil rouge positif (+) provenant du contacteur
du démarreur
A
B
