Электрические соединения
Руководство по установке системы PowerPact™ мощностью 50 Гц 25
Раздел 6. Электрические соединения
Провода управления
Рисунок 6-1. Провода управления
ПРИМЕЧАНИЕ.
Провода управления должны соответ-
ствовать требованиям местной юрисдикции и норм.
1.
Удалите заглушку из периферийной
соединительной коробки.
2.
Выкрутите два винта с шестигранным шлицем,
чтобы снять панель доступа к
электрооборудованию. В результате панель
доступа повиснет на проводе заземления.
ПРИМЕЧАНИЕ.
Не тяните за панель. Иначе провод
заземления отсоединится от шины заземления.
3.
Установите короб, проложите магистральный
провод переменного тока и провода управления
между генератором и безобрывным
переключателем (
Рисунок 6-2
). Расположите
короб таким образом, чтобы он проходил через
внешнюю соединительную коробку класса
NEMA 3 (в комплект поставки не входит).
ПРИМЕЧАНИЕ.
Панель доступа к
электрооборудованию заземлена на шину
заземления посредством провода заземления.
Убедитесь в целостности этого соединения перед
тем, как поставить панель на место.
ПРИМЕЧАНИЕ.
Эти провода можно прокладывать в
одном коробе, если используется подходящий провод
и изоляция.
4.
Уплотните короб у генератора в соответствии с
установленными нормами.
5.
Зачистите изоляцию с концов проводов. Не
зачищайте излишнее количество изоляции.
6.
Чтобы подсоединить провода управления,
надавите на подпружиненную соединительную
точку с помощью отвертки с плоским шлицем,
вставьте провод и отпустите.
ПРИМЕЧАНИЕ.
В соединительной точке не должно
быть изоляции, а только оголенный провод.

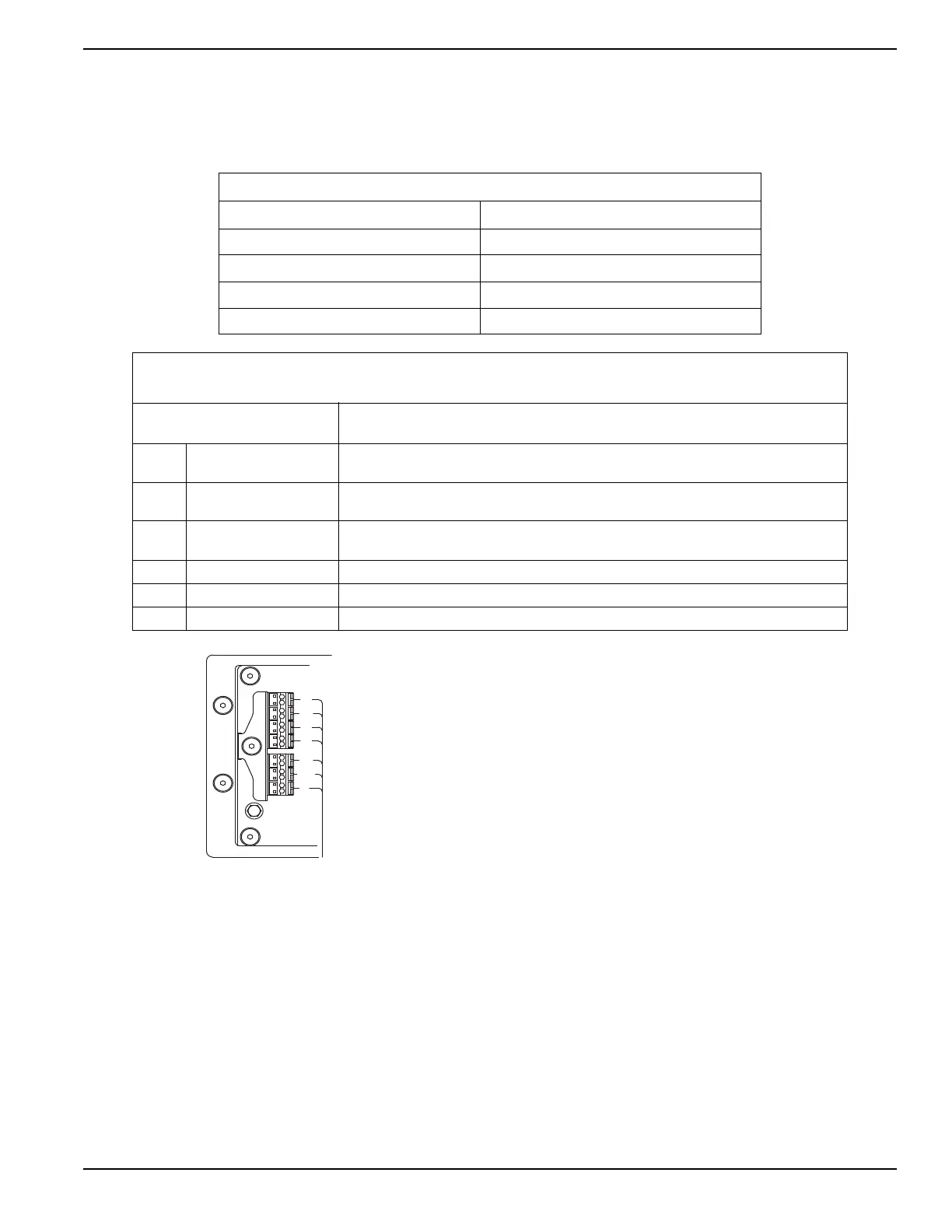

Рекомендуемые длина и калибр проводов управления
Максимальная длина провода Рекомендуемый калибр провода
1–35 м (1–115 футов) № 18 AWG
36–56 м (116–185 футов) № 16 AWG
57–89 м (186–295 футов) № 14 AWG
90–140 м (296–460 футов) № 12 AWG
Соединения панели управленияРуководство по установке системы PowerPact™
мощностью 50 Гц
Наклейка с номерами
клемм
Номера проводов
АЖЕЛТЫЙ №1 И №2N1 и N2 (220 В перем. тока) — контроль падения и подъема напряжения
всети
B БЕЛЫЙ №3 T1 — 220 В перем. тока с предохранителем для зарядного устройства
аккумулятора (см. ПРИМЕЧАНИЕ)
C БЕЛЫЙ №4 T2 — 220 В перем. тока с предохранителем для зарядного устройства
аккумулятора (см. ПРИМЕЧАНИЕ)
D* ЧЕРНЫЙ №30 — провод общего заземления, пост. ток (–)
E КРАСНЫЙ №4 194 — 12
В пост. тока (+) для элементов управления переключением
F БЕЛЫЙ №523 — сигнальный провод элемента управления переключением
